기능
- 교량의 시공단계별 해석을 수행하기 위해 각 시공단계에 활성화 또는 비활성화되는 요소, 경계조건 그리고 하중그룹을 지정하여 각 시공단계의 해석 모델을 정의합니다.
- PSC 박스교를 해석하는 경우에는 ILM,FCM, MSS/FSM 등 각 공법별로 시공단계를 자동정의하는 Wizard 기능이 제공됩니다. ("ILM Bridge Stage", "FCM Bridge", "MSS/FSM Bridge" 참조)
호출
메인 메뉴에서 [Load] 탭 > [Type : Construction Stage] > [Construction Stage Data] 그룹 > [Define C.S]
입력

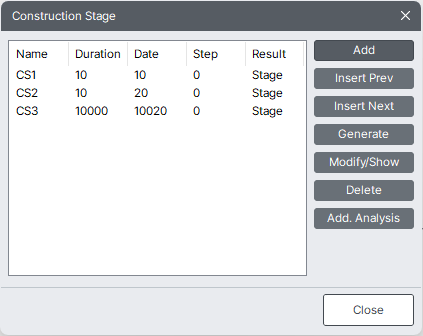

Name : 정의한 시공단계의 이름을 표시합니다.
Duration : 해당 시공단계의 지속시간(Duration)을 표시합니다.
Date : 해당 시공단계의 누적시간를 표시합니다.
Step : 추가로 입력한 Additional Step의 개수를 표시합니다.
Result : 시공단계해석의 결과가 저장되는 기준을 표시합니다. Stage로 표시될 경우 해당 시공단계의 Last Step의 결과가 출력되고, Stage, Step으로 표시될 경우 정의된 모든 Step에서 결과를 저장합니다.
: 시공단계(Construction Stage)를 새로 생성하여 목록에 추가합니다. 생성된 시공단계는 목록의 가장 뒤에 추가됩니다.
: 목록에서 지정한 시공단계의 바로 앞에 새로운 시공단계를 추가로 생성합니다.
: 목록에서 지정한 시공단계의 바로 뒤에 새로운 시공단계를 추가로 생성합니다.
: 여러 개의 시공단계를 한꺼번에 생성합니다.
: 목록에서 지정한 시공단계의 구성을 확인 또는 수정합니다.
: 목록에서 지정한 시공단계를 삭제합니다.
: Construction Stage 대화상자를 종료합니다.
시공단계정의 대화상자
1. 시공단계를 새로 정의하는 경우
시공단계(Construction Stage)를 추가하려는 위치에 따라 ,
,
버튼을 클릭하여 Compose Construction Stage를 호출하고 다음 내용을 입력합니다.
Stage
Name
지정한 시공단계의 이름이 출력됩니다.
Duration
정의하려는 시공단계의 지속기간(Duration)을 입력합니다.
Save Result
해석결과를 저장하는 방법을 결정합니다. Stage와 Step 두가지 모두를 적용할 수도 있습니다.
Stage
해석결과를 시공단계별로 저장합니다.
Additional Step
시공단계별 해석결과와 시공단계내의 Step별 결과를 모두 저장합니다.
Current Stage Information...
현재 시공단계에 적용가능한 절점, 요소 그리고 경계조건 및 하중그룹을 표시합니다. 버튼을 클릭하면 다음과 같은 Current Stage Information 대화상자가 호출됩니다.
Additional Step
시공단계내에서의 해석 Step을 정의합니다. 한 개의 시공단계(모델과 경계조건이 동일한 상태)에서 하중 작용시기를 변경하거나 추가적인 하중의 작용을 반영하려는 경우 Step을 추가로 생성합니다.
Day
시공단계의 지속기간(Duration)내에서 Step으로 설정할 경과기간을 입력합니다. 이는 하부의 Load 탭에서 하중의 활성화시간(Active Day) 또는 비활성화시간(Deactive Day)으로 적용됩니다.
Add : 해당 시공단계에서, 입력한 기간(Day)의 경과 후를 Step으로 설정하고 하부의 Step 목록에 추가합니다.
Modify : 하부의 Step 목록에서 지정된 Step의 경과시간을 수정합니다.
Delete : 하부의 Step 목록에서 지정된 Step을 삭제합니다.
Clear : 모든 Step을 삭제하여, Step 목록을 초기화합니다.
Auto Generation
여러개의 Step을 동시에 생성합니다. Step Number에 설정하려는 Step의 수를 입력하고 Generate Steps 버튼을 클릭하면 입력한 수만큼의 Step이 생성되며, 경과시간(Day)은 해당 시공단계의 지속기간(Duration)에 대한 대수척도상의 동일 간격으로 분할되어 자동입력됩니다.
Element 탭
해당 시공단계에 적용될 요소를 정의하기 위하여 요소 그룹(Structure Group)을 활성화 또는 비활성화합니다.
Group List
입력되어 있는 요소 그룹의 목록이 나열됩니다. 그룹을 추가하거나 수정하려면 우측의 버튼을 클릭하여 Define Structure Group 대화상자를 호출합니다.
Activation
해당 시공단계에서 활성화할 그룹을 목록(Group List)에서 지정하고 Add 버튼을 클릭하여 Activation Group List에 추가합니다. Modify 나 Delete 버튼을 이용하여 활성화그룹 목록(Activation Group List)에 등록된 그룹의 재령을 수정하거나, 목록에서 삭제할 수 있습니다.
Age
추가 또는 수정할 그룹의 재령을 입력합니다. 이는 해당 시공단계 이전에 발생한 크리프와 건조수축의 영향을 반영하기 위해 사용됩니다. 따라서 해당 시공단계의 시작과 동시에 타설하는 부재의 재령은 '0'이 됩니다. 일반적인 경우 콘크리트 타설후 거푸집을 해체하여 요소로 고려되는 기간 즉 콘크리트의 양생기간을 입력합니다.
Deactivation
해당 시공단계에서 비활성화 할 그룹을 목록(Group List)에서 지정하고 Add 버튼을 클릭하여 Deactivation Group List에 추가합니다. Modify 나 Delete 버튼을 이용하여 비활성화그룹 목록(Deactivation Group List)에 등록된 그룹의 재령을 수정하거나, 목록에서 삭제할 수 있습니다.
Element Force Reduction
요소가 비활성화될 때 해당 요소가 부담하던 내력의 몇 %를 인접한 활성화 그룹(요소)에 전달할지 결정합니다.
모든 시공단계는 앞 단계의 설정내용이 누적되어 적용된다. 일단 활성화된 요소, 경계조건, 하중은 이후의 시공단계에서 비활성화 되기 전까지는 활성화 상태를 유지하여 시공단계해석에 유효하게 적용된다.
Boundary 탭
해당 시공단계에 적용될 경계조건을 정의하기 위하여 경계조건 그룹(Boundary Group)을 활성화 또는 비활성화 합니다.
Group List
입력되어 있는 경계조건 그룹의 목록이 나열됩니다. 그룹을 추가하거나 수정하려면 우측의 버튼을 클릭하여 Define Boundary Group 대화상자를 호출합니다.
Activation
해당 시공단계에서 활성화 할 그룹을 목록(Group List)에서 지정하고 Add 버튼을 클릭하여 Activation Group List에 추가합니다. Modify나 Delete 버튼을 이용하여 활성화그룹 목록(Activation Group List)에 등록된 그룹의 지지점/탄성지지점의 위치설정 옵션을 수정하거나, 목록에서 삭제할 수 있습니다.
Support/Spring Position
경계조건에 구속(Constraint)조건 또는 탄성지지조건이 포함된 경우 이들의 지정위치를 결정합니다.
Original : 구조물의 원래 위치(변형전)에 경계조건 적용
Deformed : 구조물의 변형후 위치에 경계조건 적용
Support/Spring Position은 ILM 교량 등에서 구조물의 시공단계에 경계조건의 변화를 반영해야하는 경우 고려됩니다. 예를 들어, 교각의 위치까지 압출된 추진코(Launching Nose)는 자중에 의해 처짐이 발생되는데 그 변형위치에 지지조건을 부여하는 방법이 Deformed, 변형상태를 교각의 위치까지 강제로 복구하고 지지조건을 부여하는 방법이 Original입니다. ILM Bridge Stage Wizard를 사용한 경우, 힌지점의 교축방향 지지조건(DX)을 제외한 모든 경계조건은 Original로 고려된다.
Deactivation
해당 시공단계에서 비활성화 할 그룹을 목록(Group List)에서 지정하고 Add 버튼을 클릭하여 Deactivation Group List에 추가합니다. Modify 나 Delete 버튼을 이용하여 비활성화그룹 목록(Deactivation Group List)에 등록된 그룹의 지지점/탄성지지점의 위치설정 옵션을 수정하거나, 목록에서 삭제할 수 있습니다.
경계조건 그룹은 해당 시공단계가 시작되는 순간에 활성 또는 비활성화 된다.
Load 탭
해당 시공단계에 적용될 하중조건을 정의하기 위하여 하중그룹(Load Group)을 활성화 또는 비활성화 합니다. 하중의 활성화 또는 비활성화는 시공단계 및 Step에서 가능합니다. Step에서 하중을 활성 또는 비활성화하려면 해당 시공단계에 Additional Step이 정의되어 있어야 합니다.
Group List
입력되어 있는 하중그룹의 목록이 나열됩니다. 그룹을 추가하거나 수정하려면 우측의 버튼을 클릭하여 Define Load Group 대화상자를 호출합니다.
Activation
해당 시공단계에서 활성화 할 그룹을 목록(Group List)에서 지정하고 Add 버튼을 클릭하여 Activation Group List에 추가합니다. Modify 나 Delete 버튼을 이용하여 활성화그룹 목록(Activation Group List)에 등록된 하중그룹의 활성화 시간(Active Day)을 수정하거나, 목록에서 삭제할 수 있습니다.
Active Day
해당 시공단계의 시작으로부터 하중이 활성화되어 작용하기 시작하는 시간을 선택합니다. 시공단계의 시작시간인 First나 종료시간인 Last를 선택할 수 있습니다. Additional Step이 정의되어 있는 경우 각 Step이 속한 해당 시공단계에서의 경과시간(Day)이 목록에 나열됩니다.
Deactivation
해당 시공단계에서 비활성화 할 그룹을 목록(Group List)에서 지정하고 Add 버튼을 클릭하여 Deactivation Group List에 추가합니다. Modify 나 Delete 버튼을 이용하여 비활성화그룹 목록(Deactivation Group List)에 등록된 그룹의 활성화 시간(Active Day)을 수정하거나, 목록에서 삭제할 수 있습니다.
Plane Load와 Floor Load는 한번 재하된 이후에 하중을 제거할 수 없으므로, 이 두 종류의 하중이 포함된 Load Group은 Deactivation 목록에 추가할 수 없습니다.
생성된 시공단계에 대해서는 일반 정적해석만 수행할 수 있다. 이동하중해석, 시간이력해석, 응답스펙트럼 해석 등의 해석기능은 최종 시공단계(Final Stage)의 모델에 대하여 수행할 수 있다.
2. 정의된 시공단계를 수정 또는 확인하는 경우
시공단계 수정 및 확인 대화상자
수정하려는 시공단계(Construction Stage)를 선택하고 Modify/Show 버튼을 클릭하여 Compose Construction Stage를 호출하고 입력된 내용을 수정 또는 확인합니다. Stage 선택창의 콤보버튼과 스핀버튼으로 확인하고자 하는 시공단계로 이동할 수 있습니다.
Define Construction Stage 대화상자
3. 여러 개의 시공단계(Construction Stage)를 한꺼번에 정의하는 경우
Construction Stage 대화상자에서 Generate 버튼을 클릭하여 Define Construction Stage 대화상자를 호출하고 다음 사항을 입력합니다.
일괄생성된 시공단계는 Modify/Show 버튼을 클릭하여 그 구성을 수정할 수 있습니다.
Stage
Name : 정의하려는 시공단계의 이름
Suffix : 시공단계의 이름 뒤에 추가되는 시공단계 번호
예) Name에 'CS', Suffix에 '1 to 4'를 입력하면 'CS1'부터 'CS4'까지 4개의 시공단계가 생성됩니다.
Duration : 시공단계의 지속기간
Additional Step
각 시공단계에서 하중의 변화를 반영하기 위한 Step을 생성합니다.
Day
시공단계 지속시간(Duration) 내에서 Step으로 설정할 경과시간을 입력합니다. 이는 Compose Construction Stage 대화상자에서 해당 시공단계의 구성을 수정할 때 Load 탭의 하중 활성화시간(Active Day) 또는 비활성화시간(Deactive Day)으로 적용됩니다.
Add : 해당 시공단계에서, 입력한 시간(Day)의 경과 후를 Step으로 설정하고 하부의 Step 목록에 추가합니다.
Modify : 하부의 Step 목록에서 지정된 Step의 경과시간을 수정합니다.
Delete : 하부의 Step 목록에서 지정된 Step을 삭제합니다.
Clear : 모든 Step을 삭제하여, Step 목록을 초기화합니다.
Auto Generate
여러개의 Step을 동시에 생성합니다. Step Number에 설정하려는 Step의 수를 입력하고 Generate Steps 버튼을 클릭하면 입력한 수만큼의 Step이 생성되며, 경과시간(Day)는 해당 시공단계의 지속기간(Duration)에 대한 대수척도상의 동일 간격으로 분할되어 자동입력됩니다.
Save Result
해석결과를 저장하는 방법을 결정합니다. Stage와 Step 두가지 모두를 적용할 수도 있습니다.
Stage
해석결과를 시공단계별로 저장합니다.
Additional Step
해석결과를 시공단계내의 Step별로 저장합니다.
Apply 또는 OK 버튼을 클릭하면 Construction Stage 대화상자의 시공단계 목록의 마지막에 일괄 생성된 시공단계가 추가됩니다.
