Heat of Hydration Analysis Data 생성 편집

Ambient Temperature Functions

기능

  • 수화열해석은 온도분포해석과 응력해석으로 구분됩니다. 온도분포해석은 해당 매스콘크리트 내에서의 온도전달관계 뿐만 아니라 콘크리트 표면에서 외기와 접하는 부분의 온도전달관계도 고려되어야 합니다. 외기와 콘크리트와의 온도전달을 고려하기 위해 외기의 온도를 정의합니다.



호출

메인 메뉴에서 [Load] 탭 > [Type : Heat of Hydration] > [Heat of Hydration Analysis Data] 그룹 > [Ambient Temperature Functions]



입력

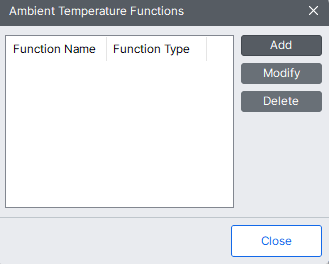

Load-Heat of Hydration Loads-Heat of Hydration Analysis Data-convection boundary-ambient temperature functions.png

Add : 신규로 외기온도 함수를 입력



Modify : 이미 입력된 외기온도 함수를 수정



Delete : 이미 입력된 외기온도 함수를 삭제



Close : 대화상자를 종료



외기온도함수를 신규 또는 추가로 정의 하려면 Add 버튼을 클릭하고 다음 사항을 입력합니다.

Function Name : 외기온도 함수의 이름



Function Type : 외기온도함수의 형태를 선택



Constant : 외기온도를 일정한 온도로 정의



Sine Function : Sine 함수형태로 외기온도를 정의



User : 사용자가 시간에 따른 외기온도를 직접 입력


1. Constant Type을 선택한 경우

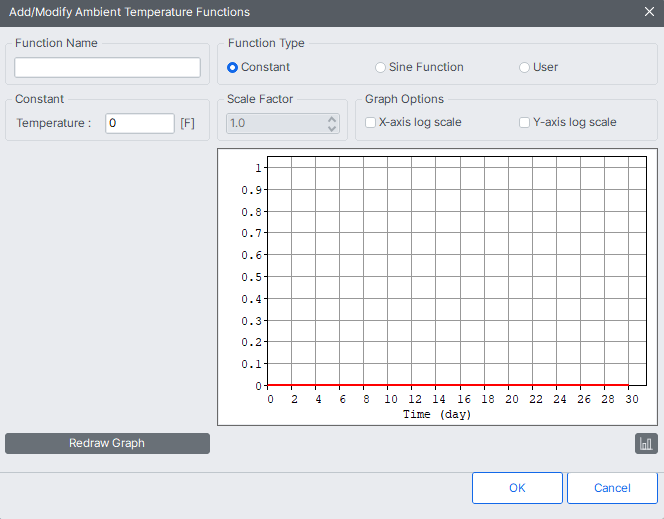

Load-Heat of Hydration Loads-Heat of Hydration Analysis Data-convection boundary-ambient temperature functions-add constant.png

외기온도함수 (Constant Type) 대화상자

Constant Temperature : 외기에 적용할 일정한 온도를 입력


2. Sine Function Type을 선택한 경우

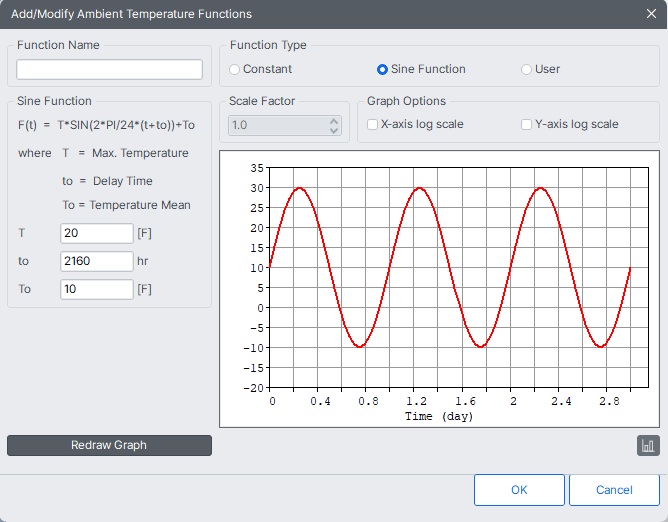

Load-Heat of Hydration Loads-Heat of Hydration Analysis Data-convection boundary-ambient temperature functions-add sine function.png

외기온도함수 (Sine Function Type) 대화상자

T : 외기온도의 최대 진폭



to : 타설직후의 지연 기간(Day)



To : 타설직후의 초기온도


3. User Type을 선택한 경우

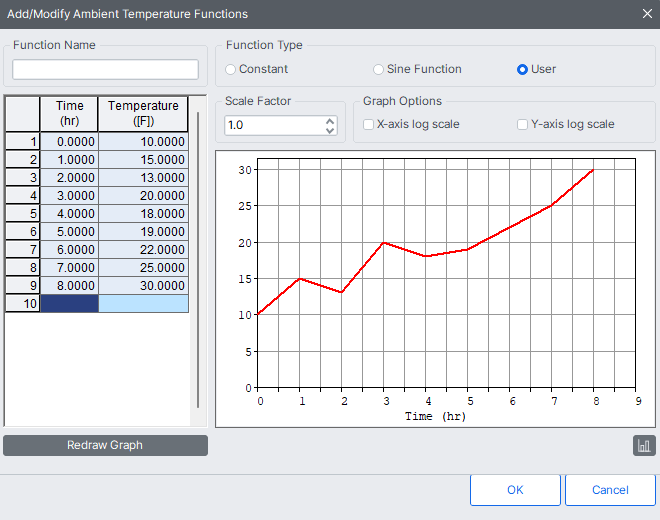

Load-Heat of Hydration Loads-Heat of Hydration Analysis Data-convection boundary-ambient temperature functions-add user.png

외기온도함수 (User Type) 대화상자

Time : 시간



Temperature : 해당 시간에서의 외기온도


전체시공단계의 Duration이 입력한 외기온도 함수의 시간보다 길 경우에 마지막 시간의 온도가 마지막 시공단계까지 지속된다.
