기능
- 강합성교의 합성전, 후의 단면성질의 변화를 고려한 해석을 위한 합성전 하중조건을 입력합니다.
- CIVIL 에서 강합성교의 합성전, 후의 단면성질의 변화를 고려한 해석을 수행하기 위한 절차는 다음과 같습니다.
1. Load>Static Load Cases에서 하중조건을 선언하여 합성전 단면으로 부담해야 할 하중을 입력합니다.
2. Load>Composite Section Analysis Data>Load Cases for Pre-Composite Section 메뉴에서 합성전 단면성질로 해석을 수행할 하중조건을 지정합니다.
3. Analysis>Perform Analysis 메뉴나 Perform Analysis를 클릭하여 해석을 수행합니다.
4. 해석이 성공적으로 완료되면 하중조건이나 하중조합조건을 이용하여 Results 메뉴의 각종 후처리기능으로 해석결과를 분석합니다.
호출
메인 메뉴에서 [Load] 탭 > [Type : Misc.] > [Etc.] 그룹 > [Pre-composite Section]
입력

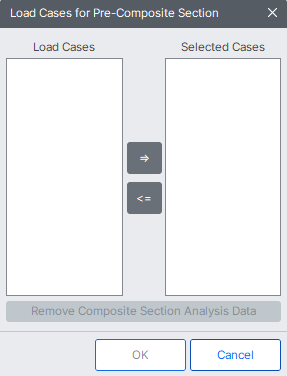

Load Cases for Pre-Composite Section 대화상자
이미 입력된 하중조건중에서 합성전 하중으로 사용할 하중조건을 선택하고 버튼을 클릭하여 합성전 하중조건으로 선정합니다.
입력된 데이터의 전체를 삭제하고자 할 경우에는 Remove Composite Section Analysis Data 버튼을 클릭합니다.
