Stage/Step History Graph

기능

  • 기하비선형해석과 시공단계별해석 기능 등 시공단계(Stage)와 Step이 적용된 모델의 해석결과(변위, 트러스/보요소의 부재력과 응력 등)를 이용하여 시공단계와 Step별 또는 하중계수별로 그래프를 출력합니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Analysis result] > [C.S/Nonlinear] 그룹 > [Stage/Step Graph]



입력

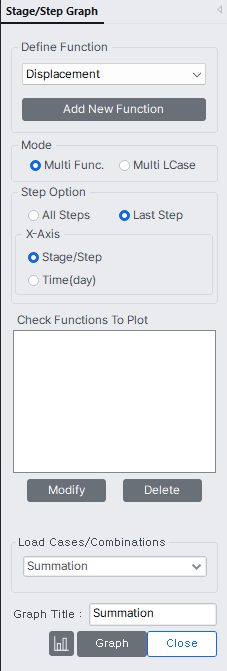

Results-Time History-Stage step history graph.png

Time History Text 대화상자


Define Function

그래프로 출력하고자 하는 해석결과의 종류를 결정하고 Add New Function 버튼을 클릭하여 그래프 출력함수를 정의합니다.

변위, 트러스와 보요소의 부재력과 응력을 출력할 수 있습니다.


Mode

Multi Func : 여러개의 출력함수를 하나의 그래프로 출력

Multi LCase : 출력함수에 대한 여러 하중(조합)조건의 결과를 하나의 그래프로 출력


Step Option

All Steps : 모든 스텝의 해석결과를 그래프로 출력

Last Step : 각 시공단계별 최종 스텝의 결과를 그래프로 출력

NOTE.png Mode, Step Option은 시공단계별해석시에 나타난다.


X-Axis

Stage/Step : 시공단계 또는 Step에 대한 그래프를 출력

Time(day) : 시간에 대한 그래프를 출력


Multi Func. Mode를 선택한 경우

Check Functions To Plot

정의된 출력함수(Function)의 목록에서 출력하려는 함수들에 check합니다.
마우스로 출력함수를 지정한 후 Modify 를 눌러 출력함수를 수정하거나 Delete 를 눌러 출력함수를 삭제할 수 있습니다.

Load Cases/Combinations

그래프를 출력할 하중(조합)조건 또는 시공단계 하중조건을 선택합니다.

NOTE.png 시공단계별 해석을 수행한 경우 후처리 모드에서 제공되는 시공단계 하중조건은 "Combinations" 참조


Multi LCase Mode를 선택한 경우

Check Load Cases to Plot

출력할 하중(조합)조건 또는 시공단계하중조건에 check합니다.

NOTE.png 시공단계별 해석을 수행한 경우 후처리 모드에서 제공되는 시공단계 하중조건은 "Combinations" 참조

Define function

정의된 출력함수 목록에서 출력하려는 함수를 선택합니다

Graph Title

그래프의 이름을 입력합니다.

Graph : 지정된 그래프 출력함수와 하중조건에 대하여 그래프를 출력합니다.

Close : 대화상자를 종료합니다.

NOTE.png 그래프 출력함수(Function) 정의방법


Define Function

Define Function에서 Displacement를 선택한 경우

Define Function에서 Displacement를 선택한 경우

Results-Time History-Stage step history graph-displacement.png

Name : 변위를 사용한 출력함수의 이름

Node Number : 절점번호

Components
변위의 방향성분을 선택합니다.
DX, DY, DZ, RX, RY, RZ 중 한가지를 선택할 수 있습니다.

OK : 모든 입력란의 입력을 마치고 OK를 누르면 그래프 출력함수를 생성하여 목록에 저장하게 됩니다.

Cancel : 입력된 모든 데이터를 삭제하고 이전의 메뉴 상태로 전환합니다.

Define Function에서 Truss Force/Stress를 선택한 경우

Define Function에서 Truss Force/Stress를 선택한 경우

Results-Time History-Stage step history graph-truss force.png

Name : 트러스요소의 해석결과를 사용하는 그래프 출력함수의 이름

Element Number : 트러스요소의 번호

Force, Stress : 그래프로 출력하고자 하는 해석결과의 종류

Point
트러스요소상의 출력위치
I-Node 와 J-Node중 한가지를 선택할 수 있습니다.

OK : 모든 입력을 마치고 OK를 누르면 그래프 출력함수를 생성하여 목록에 저장하게 됩니다.

Cnacel : 입력된 모든 데이터를 삭제하고 이전의 메뉴 상태로 전환합니다.

Define Function에서 Beam Force/Stress를 선택한 경우

Define Function에서 Beam Force/Stress를 선택한 경우

Results-Time History-Stage step history graph-beam force.png

Name : 보요소의 해석 결과를 사용하는 그래프 출력함수의 이름

Element Number : 보요소 번호

Force, Stress : 그래프로 출력하고자하는 해석결과의 종류

Point
보요소 상의 출력위치를 선택합니다.
I-Node 나 J-Node의 선택이 가능합니다.

Components
부재력 또는 응력의 방향성분을 선택합니다.

Force를 선택한 경우
Axial, Shear-y, Shear-z, Torsion, Moment-y, Moment-z 중 한가지를 선택할 수 있습니다.

Stress 를 선택한 경우
Axial, Shear-y, Shear-z, Bend(+y), Bend(-y), Bend(+z), Bend(-z) 중 한가지를 선택할 수 있습니다.


Combine Axial

휨모멘트에 의한 단면의 응력(Normal Stress)를 출력하는 경우 이를 축방향 응력과 조합하여 그래프로 출력합니다.

NOTE.png 휨에 의한 응력을 축방향 응력과 조합하여 출력하는 기능은 VSL Korea의 기능개선 요구를 반영한 것입니다.

OK : 모든 입력란의 입력을 마치고 OK를 누르면 그래프 출력함수를 생성하여 목록에 저장하게 됩니다.

Cancel : 입력된 모든 데이터를 삭제하고 이전의 메뉴 상태로 바뀝니다.

그래프의 출력화면에서 마우스의 우측버튼을 클릭하면 다음과 같은 Context Menu가 호출됩니다.

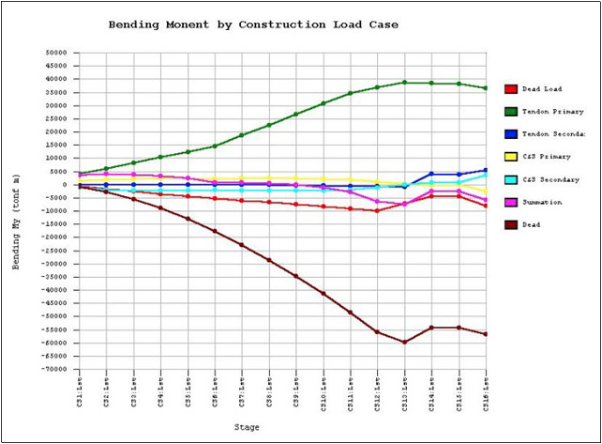

Results-Time History-Stage step history graph-beam force-graph.png

Change Title & Label
그래프의 제목과 x, y축의 부제목을 변경합니다.

Draw Color Graph
그래프 출력 성분과 Legend에 별도의 색상을 부여하여 화면에 출력합니다.

Draw Gray Graph
그래프를 흑색으로 출력하고 성분별 구분을 위해 주석을 사용합니다.

Zoom Out
그래프에서 확대를 원하는 부분을 마우스로 드래그하여 Zoom 기능을 수행할 수 있습니다. Zoom Out은 Zoom 이전의 상태로 복귀하는 기능입니다.

Zoom Out All
최초에 그래프가 출력된 상태, 즉 모든 영역이 표현된 상태로 복귀합니다.

Save Graph As Image
그래프를 BMP, JPG 또는 EMF 형식의 그림 파일로 저장합니다.

Save Graph As Text
그래프의 출력내용을 텍스트 형식의 데이터 파일로 저장합니다.
