기능
- 시간이력해석에 사용되는 감쇠비를 요소그룹 및 경계조건 그룹별로 다르게 지정할 때 사용합니다.
- 구조물에서 감쇠비가 서로 다른 재료, 제진Z및 면진장치가 설치되어 있는 경우에 서로 다른 요소를 그룹별로 지정한 후에 각각 감쇠비를 부여할 수 있습니다.
- 일반적으로 보와 기둥부재와 같은 구조부재는 Structural Group으로 지정하며, 경계조건(면진, 제진장치가 설치된 구조물 포함)의 경우에는 Boundary Group으로 감쇠비를 정의합니다.
호출
메인 메뉴에서 [Properties] 탭 > [Damping] 그룹 > [Group Damping] > [Strain Energy Proportional]
입력

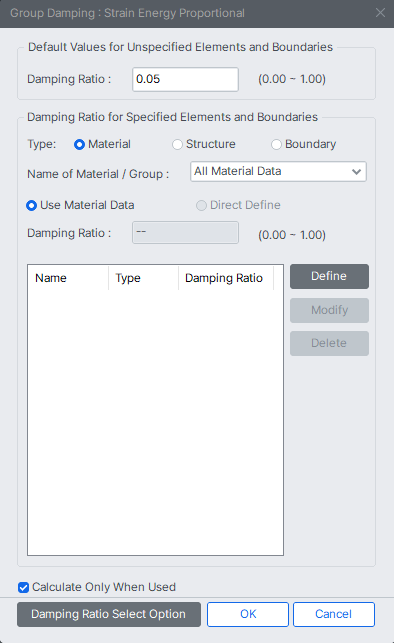

Group Damping : Strain Energy Proportional 대화상자
Default Values for Unspecified Elements and Boundaries
그룹 혹은 재질별 감쇠로 지정하지 않은 부분에 적용될 감쇠비를 입력합니다.
Damping Ratio : 감쇠비를 입력합니다.
Damping Ratio for Specified Elements and Boundaries
재질별, 그룹별로 감쇠비를 입력합니다.
Material : 재질별로 감쇠정수를 지정할 때 선택합니다. Material Data가 할당된 요소에 감쇠정수가 적용됩니다.
Structure : 요소 그룹별로 감쇠정수를 지정할 때 선택합니다.
Boundary : 경계조건 그룹별로 감쇠비를 지정할 때 선택합니다. 해당되는 경계조건은 Elastic Link, General Link, Point Spring 입니다.
Name of Material / Group
1. Type에서 Material 선택시, 감쇠정수를 적용할 Material Data를 선택합니다. All Material Data 선택시 모든 재질이 할당된 요소에 공통적으로 감쇠정수가 적용됩니다.
2. Type에서 Structure 및 Boundary 선택시, Structure Group 또는 Boundary Group에서 정의한 Group을 선택합니다.
Use Material Data : Material Data에서 설정한 감쇠비를 적용합니다.
Direct Define : 사용자가 직접 정의합니다. (Type > Material에서 All Material Data를 선택한 경우에는 입력불가)
그룹으로 지정하지 않은 부재 혹은 경계조건의 경우에는 Default Values for Unspecified Elements and Boundaries에서 정의한 감쇠비를 이용하고, 그룹으로 지정한 부재 혹은 경계조건의 경우에는 Damping Ratio for Specified Elements and Boundaries에서 정의한 감쇠비를 이용하여 시간이력해석을 수행한다.
Calculate Only When Used
모드감쇠를 이용하여 해석을 수행할 경우, Result > Modal Damping Ratio based on Group Damping에서 주모드의 진동수를 이용하여 Alpha, Beta값을 자동으로 구할 수 있습니다. 단, Check Off인 경우에만 이 기능이 활성화 됩니다.

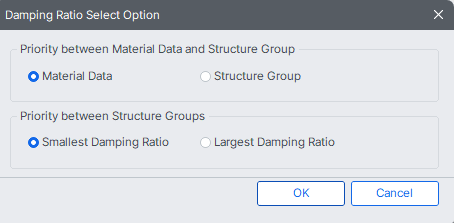

Damping Ratio Select Option 대화상자
Damping Ratio Select Option
요소에 2개 이상의 감쇠가 중복 설정된 경우의 우선 순위를 선정합니다.
Priority between Material Data and Structure Group
1개의 요소에 Material Data와 Structure Group의 감쇠가 중복 설정된 경우의 우선 순위를 선정합니다.
Material Data : Material Data에 설정된 감쇠에 의한 감쇠정수가 해석에 적용됩니다.
Structure Group : Structure Group에 의해 설정된 감쇠비에 의해 결정됩니다.
Priority between Structure Groups
1개의 요소에 2개 이상의 Structure Group의 감쇠가 중복 설정된 경우의 우선 순위를 선정합니다.
Smallest Damping Ratio : 감쇠정수가 작은 쪽이 적용됩니다.
Largest Damping Ratio : 감쇠정수가 큰 쪽이 적용됩니다.
