Assign

개요

Assembly Unit을 Base 모드 공간의 선형(Layout)에 할당합니다.

실행

[Base Mode]

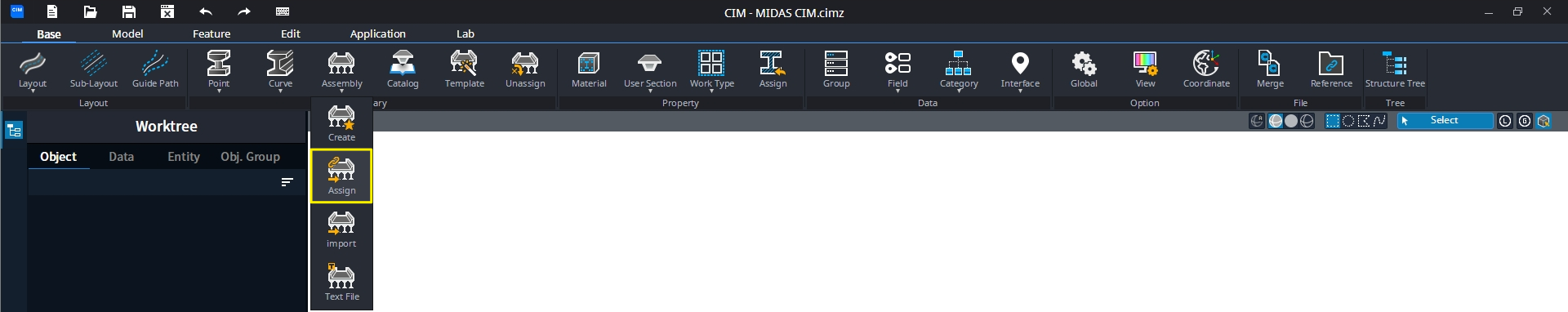

•  Ribbon Menu > [Base] Tab > [Library] Group > Assembly > Assign

설명

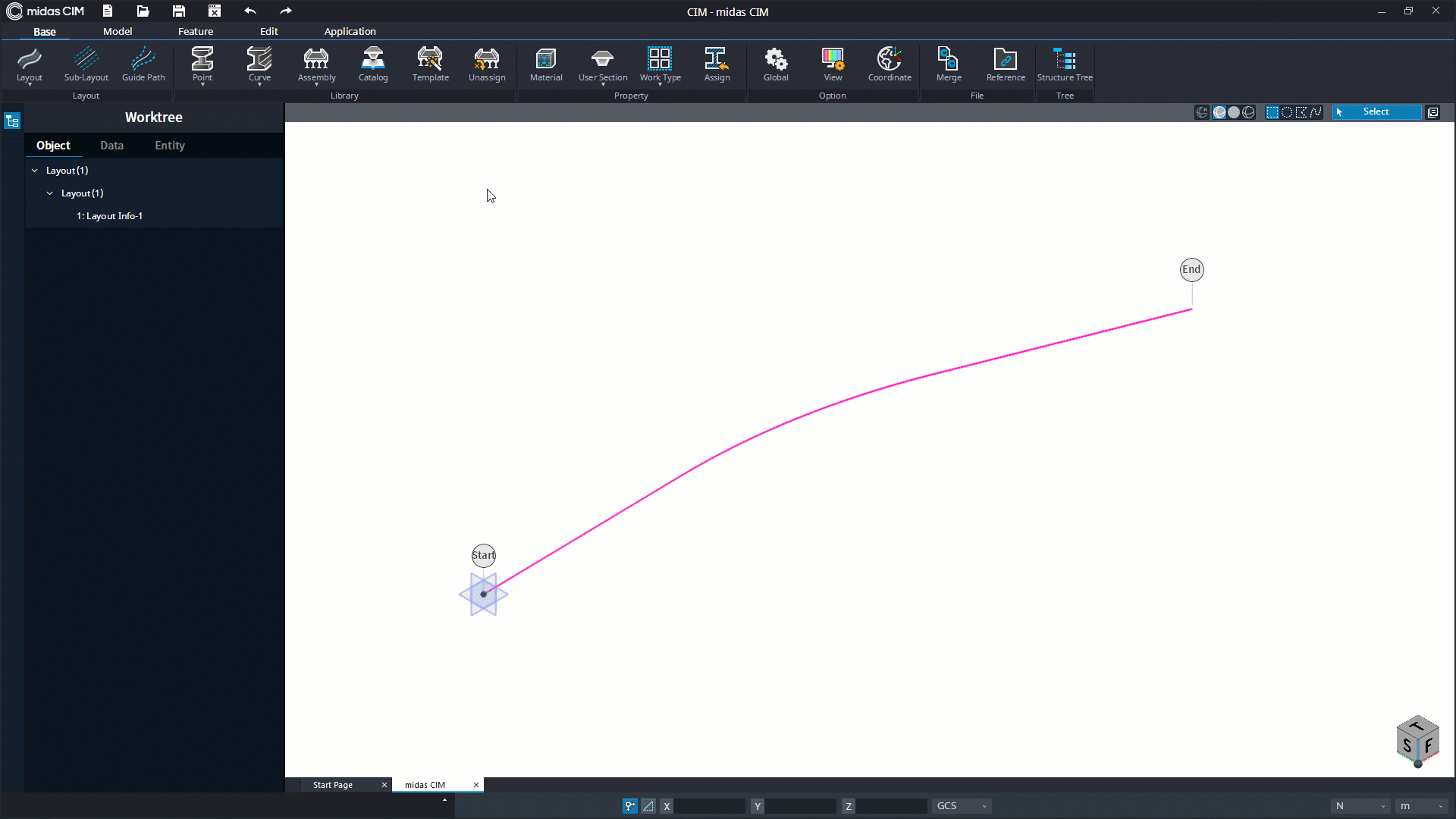

Base 모드에서 Assembly Unit 할당

Base 모드의 Layout에 Assembly Unit를 할당합니다.

[Assembly Unit Table / Select Assembly Unit] :
• Assembly Unit 테이블
: 여러 Assembly Unit을 여러 Segment에 할당할 때 할당 연결을 테이블로써 표시합니다.

[Select Assembly Unit]
: 기 생성한 Assembly Unit 중 레이아웃에 할당하고자 하는 Unit을 선택합니다.

[Define Path]
: Assembly Unit을 할당할 경로를 선택합니다.

• Single Segment
: 하나의 Segment를 선택합니다. 전체 레이아웃 중 일부 Segment만을 선택할 수 있습니다.

• Multiple Segments
: 여러 개의 Segment를 선택합니다.
전체 레이아웃 중 일부 Segment만을 선택할 수 있지만, 연속적으로만 Segment 선택이 가능합니다.

• Whole Layout : 레이아웃 전체를 선택합니다.

[Direction]
• From Start
: Assembly Unit을 경로의 시작 점에서 끝점 방향으로 할당합니다.
• From End
: Assembly Unit을 경로의 끝 점에서 시작점 방향으로 할당합니다.

[Alignment] : Default Space 및 Connected Space 내의 Constraint Plane이 Layout에 배치될 때, 배치 방향을 설정합니다.

Tangential	Parallel

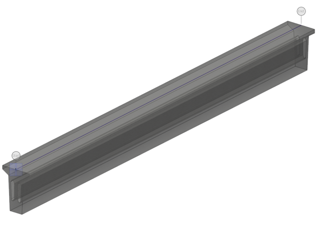

• Tangential
: 할당할 때 Layout에 수직인 방향으로 Assembly Unit의 Constraint Plane을 배치합니다.

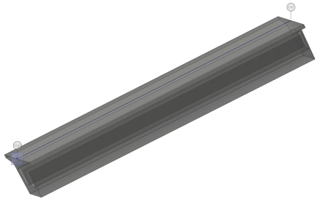

• Parallel
: 할당할 때 Global Z축을 고정하여 Assembly Unit의 Constraint Plane을 배치합니다.

[Preview Level] : 할당 과정에서 나타나는 Preview의 스타일을 설정합니다.

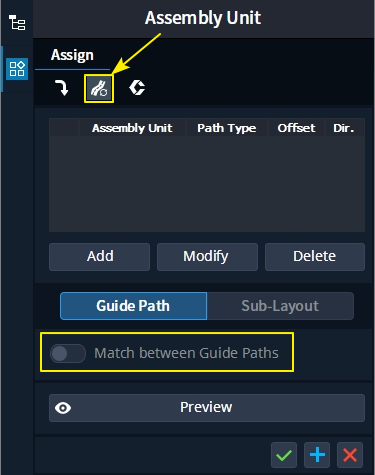

[Match between Guide Paths]

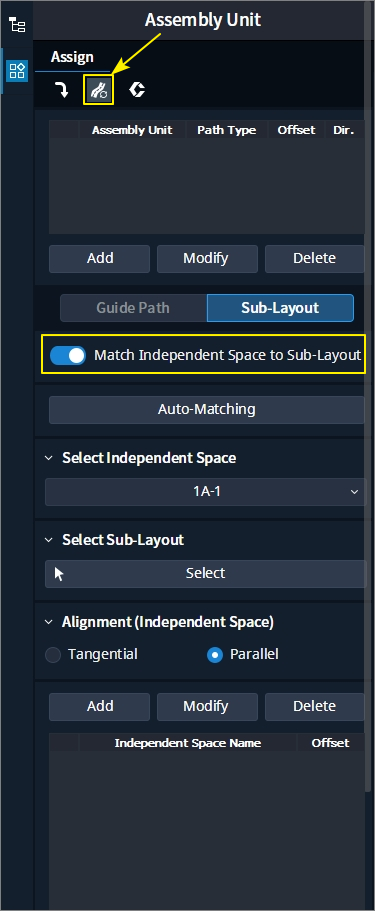

[Match Independent Space to Sub-Layout]
: 선택한 Assembly Unit에 Independent Space가 존재하는 경우 활성화 되는 옵션입니다.

Off로 설정 시 Assembly Unit 내의 Independent Space에 구속된 객체는 할당 대상에서 제외합니다.
반면 On으로 설정 시 Independent Space와 Sub-Layout을 매칭하여 Independent Space에 구속된 객체도 Base 모드에 할당할 수 있습니다.

[Select Independent Space]
: Sub-Layout에 할당할 Independent Space를 선택합니다.
선택한 Assembly Unit 내에 포함된 Independent Space만이 리스트에 출력됩니다.

[Select Sub-Layout]
: Independent Space를 할당할 Sub-Layout을 선택합니다.

[Alignment (Independent Space)]
: Independent Space 내의 Constraint Plane이 Sub-Layout에 배치될 때, 배치 방향을 설정합니다.

Tangential	Parallel

• Tangential
: Constraint Plane이 Sub-Layout에 수직인 방향으로 배치됩니다.

• Parallel
: Constraint Plane이 Global Z 방향으로 배치됩니다.

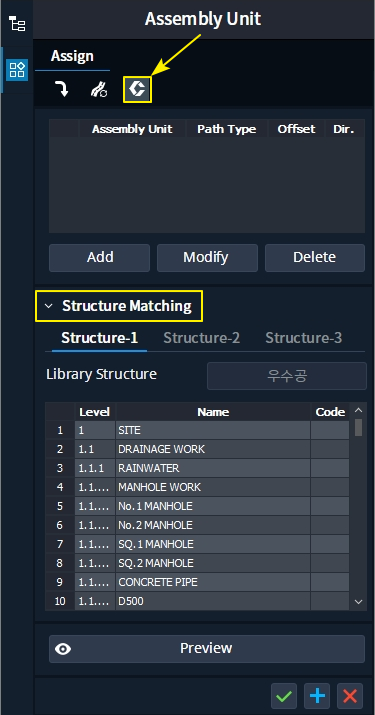

[Structure Matching]
: Base Mode Structure 데이터에 대한 Assembly Unit Structure 데이터 매칭 여부를 설정합니다.

• Off : Library Structure 데이터를 매칭하지 않습니다.
• On : Library Structure 데이터를 매칭합니다.

• Library Structure
: Assembly Unit Structure 데이터와 매칭할 Curve Library Structure 데이터의 최상위 항목이 출력됩니다.

• Base Mode Structure Table
- Table에는 Base Mode의 Structure 기능에서 정의한 Structure 데이터들이 나타납니다.
- Assembly Unit Structure 데이터와 매칭할 Structure 데이터를 Table에서 선택합니다.
