기능
- midas Design+ 에서 설계한 배근 정보를 가져옵니다.
호출
메인 메뉴에서 [도면] 탭 > [연결] 패널 > [Design+]

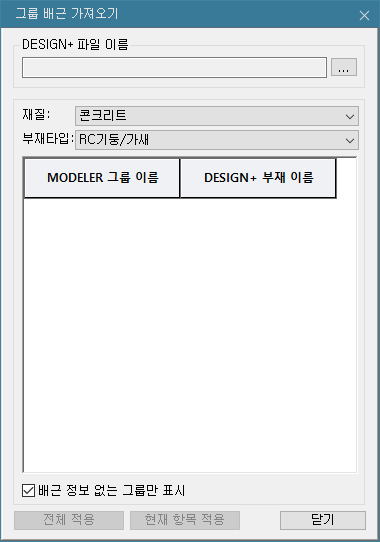

입력
DESIGN+ 파일 연결

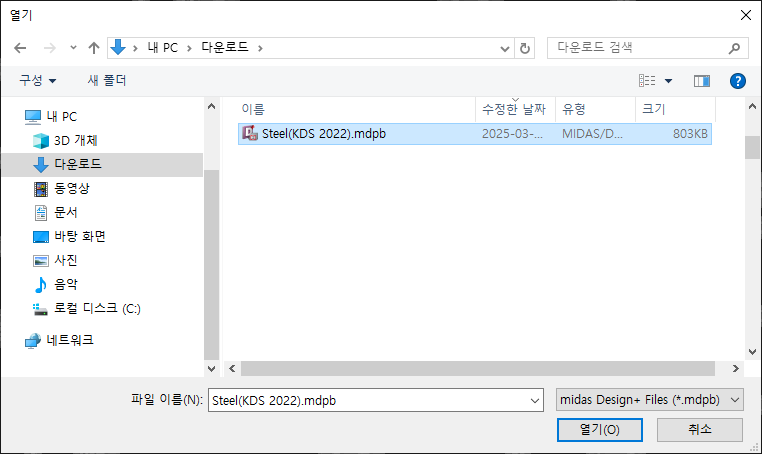

: 버튼을 클릭하여 연결할 Design+ 파일(.mdpb) 을 선택한 후 열기합니다.
기능옵션 보기

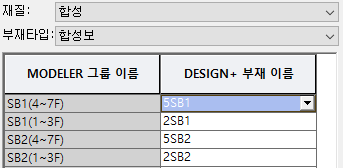

재질 : Design+에서 설계한 부재의 분류(콘크리트 / 철골 / 합성)를 선택합니다.
부재타입 : Design+에서 설계한 부재의 타입을 선택합니다.
MODELER 그룹 이름 : MODELER 에서 그룹핑 할당을 완료한 그룹 이름이 표시됩니다.
DESIGN+ 부재 이름 : 기본값 "None" 뒤에 * 표시가 있다면 Design+에서 가져온 단면 데이터가 있다는 의미입니다.
MODELER 그룹과 동일한 단면(또는 두께)의 부재의 이름을 자동 인식합니다.
이들 중에서 연결하고자하는 부재 이름을 선택합니다.
: 각 부재타입들의 정보 매칭을 완료한 다음 한 번에 모든 정보를 적용할 때 사용합니다.
: 현재 보여지는 부재타입만 매칭된 정보를 적용할 때 사용합니다.
: 그룹 배근 가져오기 대화상자를 닫습니다.
