질문
Offset이 풀리는 이유가 무엇인가요? Offset을 적용 했는데, Offset이 적용된 것으로 보이지 않습니다.
모든 부재를 Center-Top 으로 모델링 했습니다.

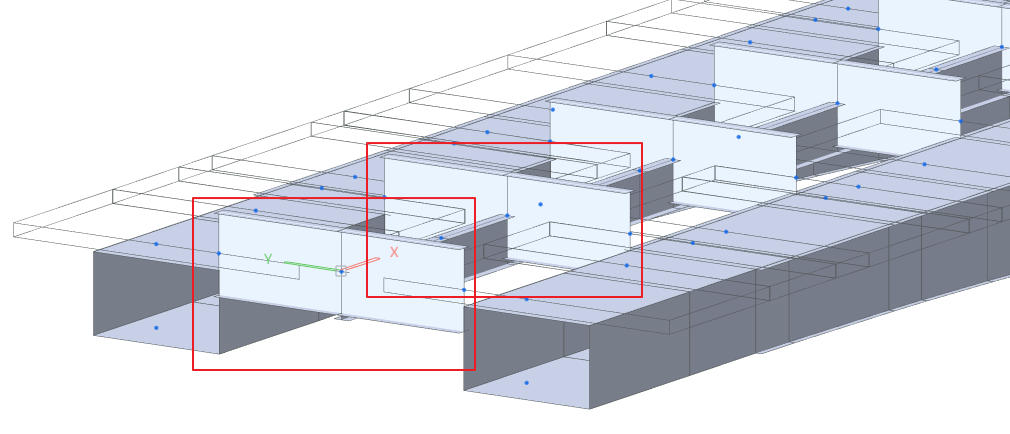

형상을 보니 가로보는 Center-Top 으로 모델링 하였음에도 Center-Center 로 보여지고 있습니다.
어떻게 하면 모든 부재가 Center-Top 에 맞춰질수 있을까요?
답변
Section Offset이 적용되어 있는 상황에서 Beam End Offset을 동시에 적용하실 수 없습니다. Offset을 동시 적용하는 것은 불가 합니다.

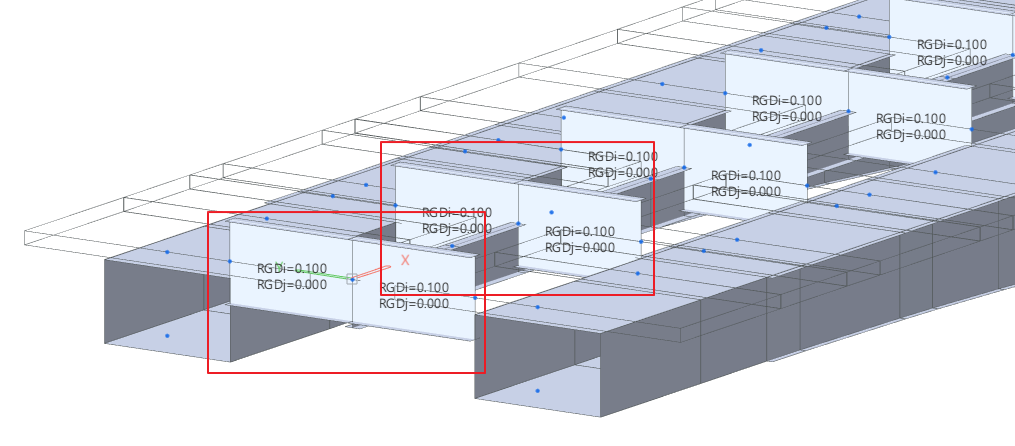

Section offset이 적용되어 있는 상황에서 Beam End Offset을 적용하면 이런 문제가 발생할 수 있습니다.
Beam End Offset 기능은 Section Offset과 동시에 적용할 수 없습니다.
따라서, Section Offset이 정의된 단면에서는 Beam End Offset을 삭제하고, 강역구간 요소를 Elastic Link의 Rigid Type으로 연결하여 Beam End Offset 기능을 대체해야 합니다.
