질문
고유치 해석 후 모드에 따른 형상이 변화하지 않습니다.
답변
해석이 수렴되지 않은 경우 형상이 변화되지 않습니다..
고유치해석 방법으로 반복해석을 통해 각 모드의 고유치를 계산하는 과정에서 해석의 결과가 수렴하지 못하면 해석이 종료되더라도 형상을 올바르게 확인할 수 없습니다.

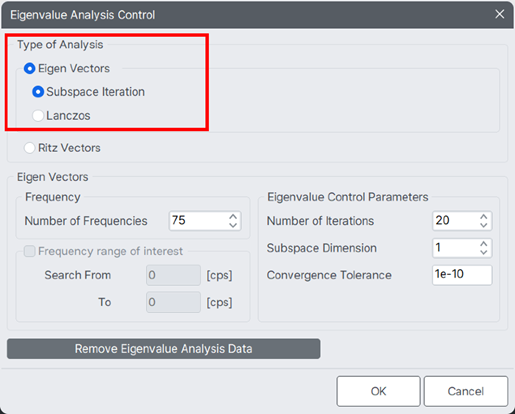

특히 Eigenvalue Analysis Control의 Type of Analysis에서 Subspace Iteration을 선택하신 경우, 이로 인해 해석이 수렴되지 않을 수 있습니다. 이 경우, 결과 수렴을 위해 Lanczos Method를 활용하시는 것을 권장드립니다.
해석을 다시 실행한 뒤, 결과가 정상적으로 수렴하면
수렴되었다는 메시지와 함께. 모드 형상을 확인할 수 있습니다.
