질문
특정 위치에서 반력 값이 전혀 발생하고 있지 않습니다.
강 박스교량 모델링 했습니다. 전부 Ceter-Top 으로 모델링 했습니다. 3경간 교량 입니다.
시점부와 종점부 반력 값이 전혀 발생하지 않고 있습니다. 왜 그럴까요?
답변
해당 위치에 경계조건이 알맞게 형성되어 있는 지 확인 부탁 드리겠습니다.
보통 반력이 나타나지 않거나 값이 이상한 경우에 그 문제는 알맞지 않은 경계조건 때문에 발생합니다.
원하는 방향으로 구속이 되어 있지 않거나, 경계조건이 바르게 연결되어 있지 않아 발생하는 경우가 있습니다.

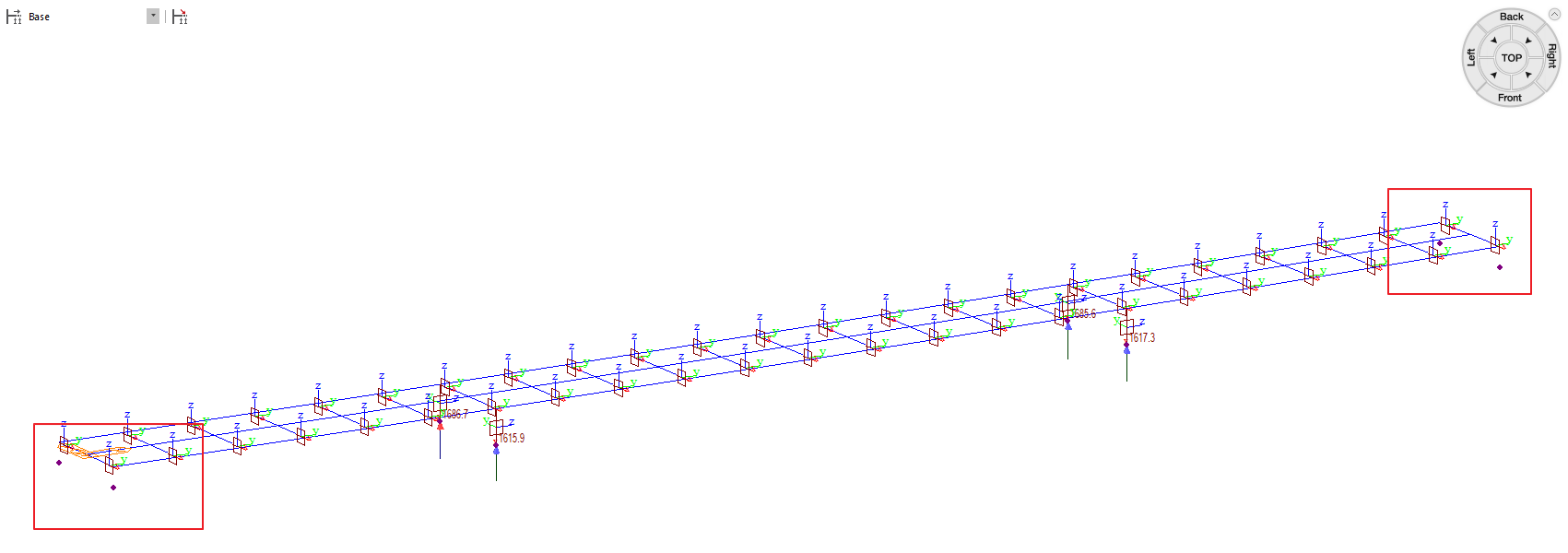

예를들어 아래 교량의 경우 지점의 절점과 교량 사이에 링크가 누락되어 반력이 0으로 보여졌습니다. 경계조건이나 링크를 다시한번 검토하시는 것을 추천 드립니다.
