질문
강박스 자중이 너무 크게 나옵니다.
강박스의 자체 자중을 계산하고자 합니다.
2 박스 거더인데, 1박스당 거더 자중만 2000kN 정도 나와야 하는데 현재 반력이 2~2.5배 정도 나옵니다.
정의된 단면 특성이 self-weight에서 잘못 적용되고 있는 것 같습니다.
거더 자중만 계산하고 싶은데 콘크리트 슬래브 자중까지 포함된 것일까요? 합성 단면이 아닌 직사각형 단면으로 단면 정의하고 반력 계산하는 것이 맞을까요?
답변
해당 부분은 콘크리트 슬래브의 자중이 고려되어 별도로 슬래브 자중을 입력한 경우 자중이 중복되는 결과를 보입니다.

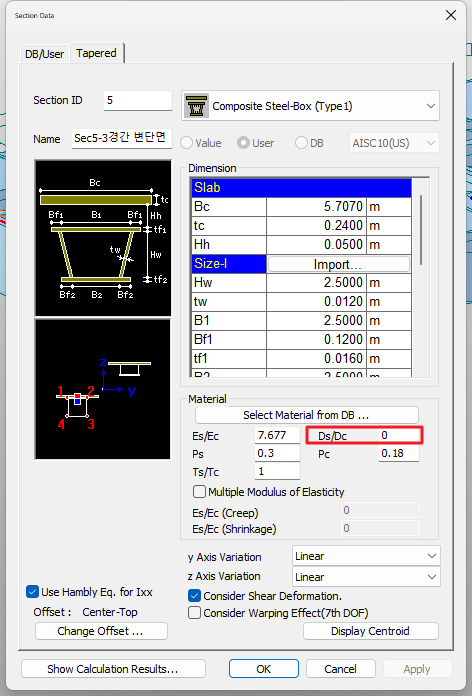

단면 특성 입력 대화창에서 Ds/Dc는 콘크리트에 대한 강재의 중량비를 나타냅니다. 강합성 단면의 경우, 철골 거더를 기준으로 콘크리트의 탄성계수와 중량비를 환산하여 계산합니다.
여기에 입력된 Ds/Dc 값에 의해 슬래브의 환산 자중이 산정됩니다. 콘크리트 슬래브 자중을 별도 하중으로 입력하는 경우, 해당 부분에 0을 입력해야 합니다.
