질문
결과값 확인 시 Local 옵션과 UCS 옵션을 적용했을 때, 결과 값이 다르게 나오는데 어떤 옵션을 사용하는 것이 올바른가요?
답변

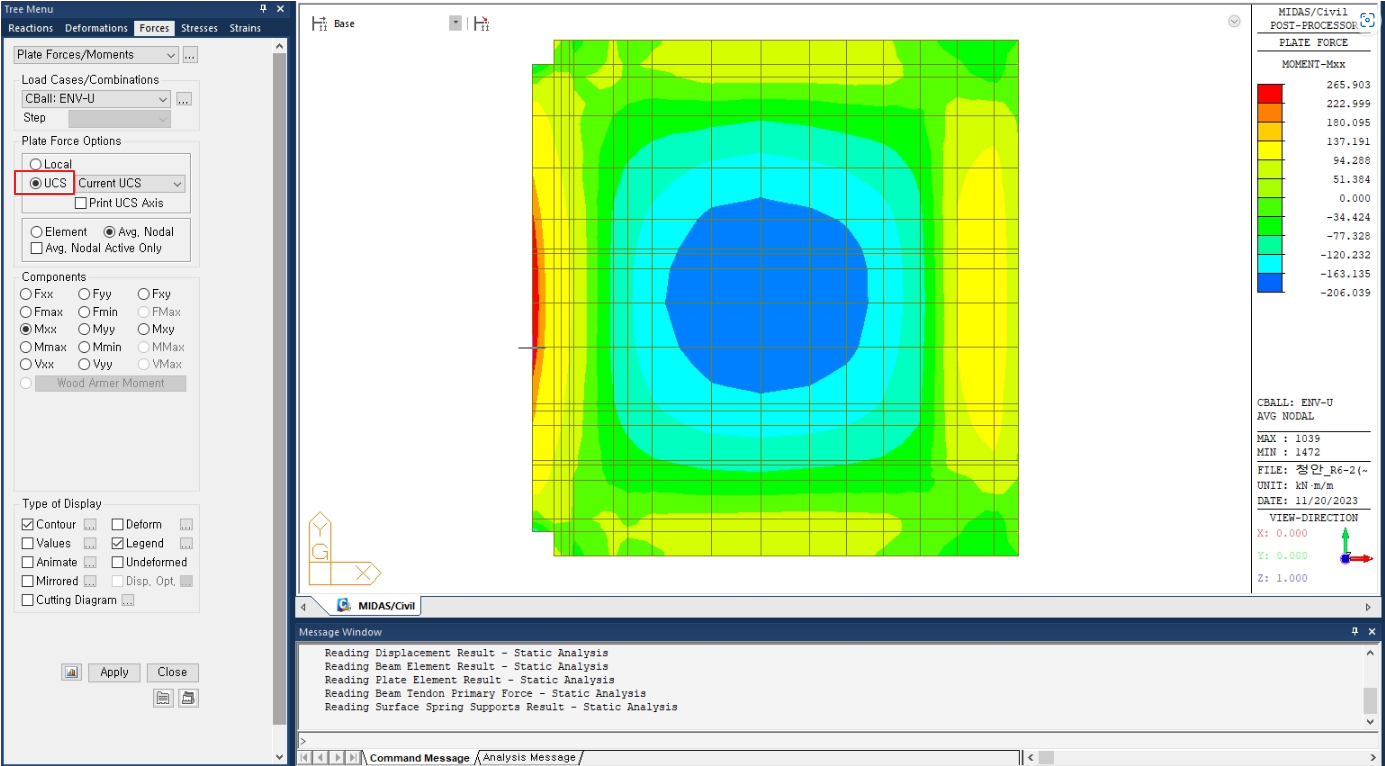

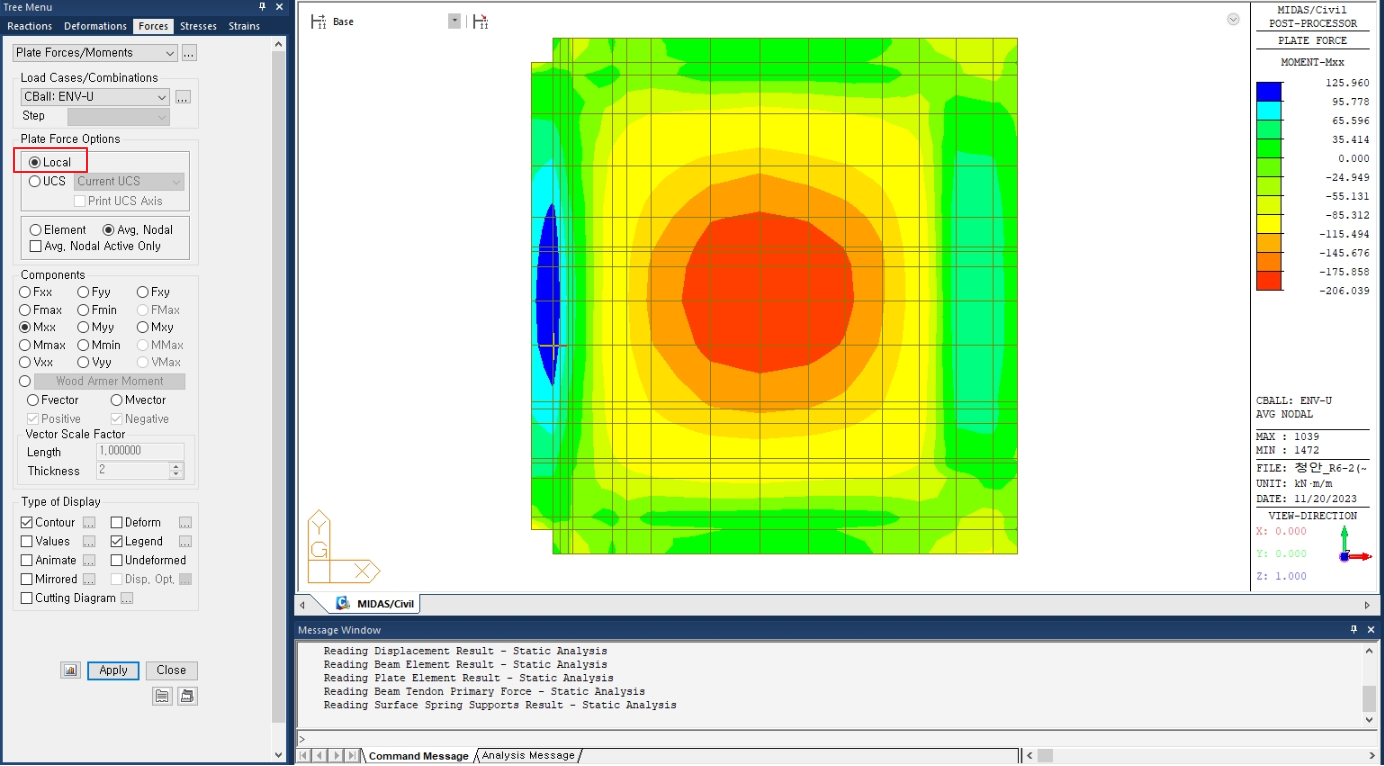

Local 옵션은 요소 좌표계를, UCS 옵션은 사용자 좌표계를 기준으로 결과를 출력합니다.
박스형 구조물(예: 슬래브와 벽체)의 경우, Local 및 Element 옵션(Avg. Nodal이 아닌)을 사용하는 것이 적절합니다. 슬래브 중앙부는 옵션 설정에 크게 영향을 받지 않으나, 단부에서는 차이가 발생할 수 있습니다. Avg Nodal 옵션은 인접 요소 간 결과의 평균을 사용하므로, 슬래브와 벽체가 만나는 부분에서 Local 옵션을 사용하면 잘못된 결과가 나올 수 있습니다. 따라서, 해당 요소의 결과만을 출력하는 Element 옵션을 사용하거나, UCS 옵션을 통해 특정 평면에 수평한 요소의 결과만을 출력하는 방법을 사용할 수 있습니다.
벽체의 결과를 확인하기 위해서는 여러 UCS를 정의하고 각각의 벽체에 대한 결과를 확인해야 합니다.
