질문
Plate force options에서 Local과 UCS의 차이가 무엇인가요?
계단 형상의 Plate 요소 해석 시 plate force options에서 Local 과 UCS 중 Local 선택하면 결과값이 나오는데 UCS를 선택하면 결과 값이 안나옵니다.
평면 형상일 때는 둘 다 결과값이 나오는데 대각선 형상일 때만 안나오는데 이유가 있나요?
답변
Local 옵션을 선택할 때 결과값이 나오고 UCS에서 결과값이 나오지 않는 이유는 UCS 좌표가 설정되지 않아서입니다.
평면 형상일 때는 UCS 좌표가 전체 좌표로 지정되어 있어 결과값이 산출됩니다.
대각선 형상의 경우에는 UCS 좌표를 별도로 설정해야 결과값이 나올 수 있습니다.

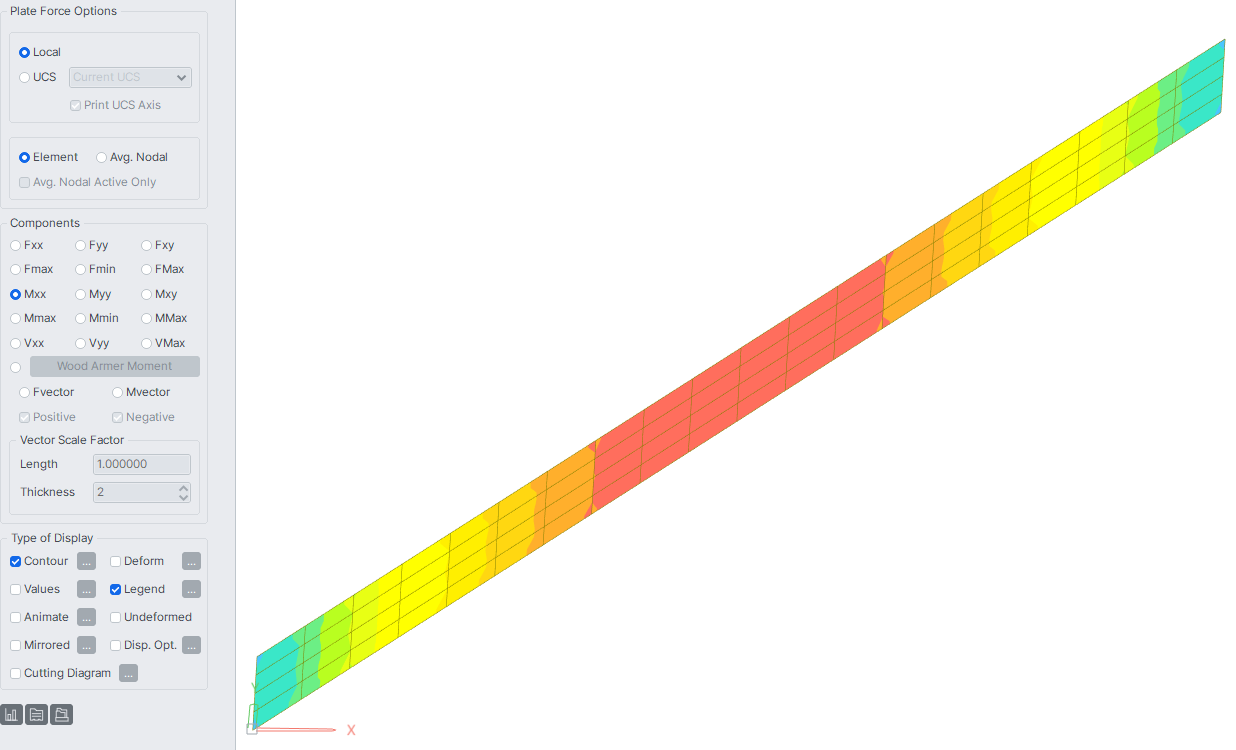

위의 케이스는 Plate Force Option이 Local로 설정되어 판요소의 로컬축이 설정된 방향대로 하중이 계산되었습니다.

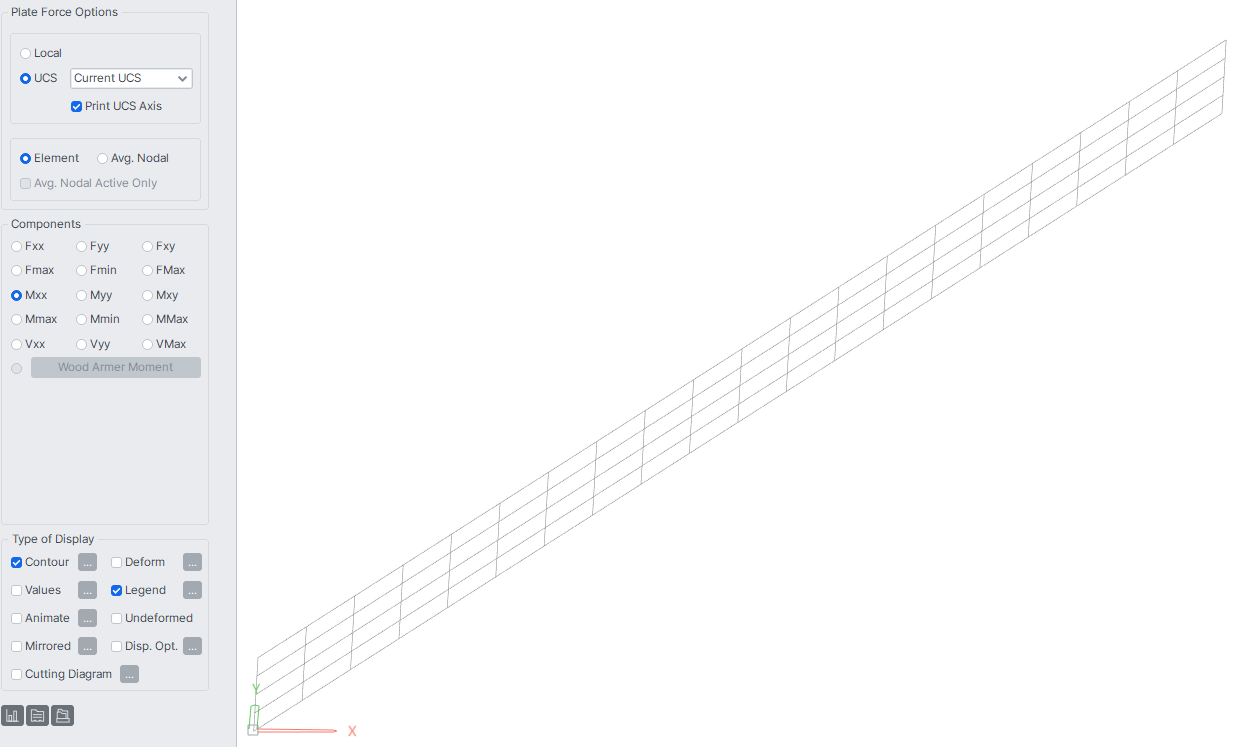

하지만 UCS가 별도로 설정되어 있지 않기 때문에 Plate Force Option을 UCS로 설정 하였을 때는 어떤 값도 출력 되지 않습니다.
Local 옵션은 Local Axis를 기준으로 출력 하기 때문에 모든 요소의 결과가 한번에 출력 됩니다.
반면, UCS는 사용자 정의 좌표계에 따라 결과가 출력되는 방법으로 UCS를 정의하지 않은 기본 좌표계는 GCS 전체계 좌표계에 따라 출력 됩니다.
경사를 가진 평면은 전체계 좌표계에서 벗어난 평면이기 때문에 결과가 출력 되지 않으며, UCS 좌표계 정의 기능을 통해 경사에 대한 UCS 좌표계를 정의해야 결과를 확인 하셔야 합니다.
