질문
CIVIL 프로그램에서 구조물 비선형 해석이 가능한가요?
답변
CIVIL 에서는 기하비선형, 재료비선형, 경계비선형 해석 등 다양한 해석 기능을 제공 하고 있습니다.

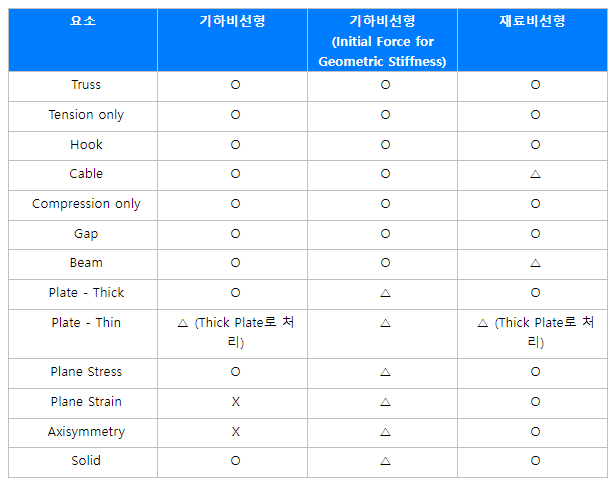

비선형 해석에서 사용할 수 있는 요소는 다음과 같습니다. 요소의 종류에 따라 가능 여부가 다르니 참고 부탁 드리겠습니다.
(O: 해석가능 / X: 해당요소가 존재하면 해석안됨 / △: 해당요소가 모델내 에 존재해도 해석은 가능하나 선형해석으로 진행)

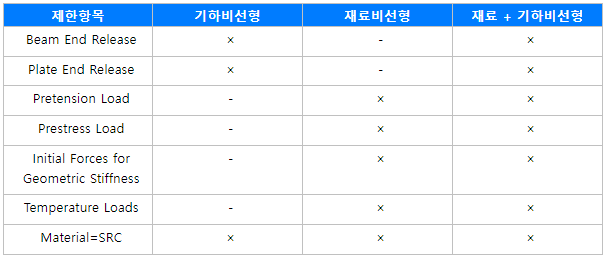

기하비선형 해석 및 재료비선형 해석 시, 아래 항목의 경우 해석을 수행하지 않습니다.
단, Beam End Release, Plate End Release의 경우 아래와 같은 경우에는 재료비선형해석이 수행되지 않습니다.
1. [Load] 탭 > Load Type 에서 [Misc.] 그룹 > Etc. 그룹 > Loading Sequence for Nonlinear Analysis 기능 이용 시
2. [Analysis] 탭 > [Analysis Control] 그룹 > Construction Stage 기능의 Analysis Option에서 Analysis type을 Nonlinear Analysis를 선택한 후에 Accumulative Stage 옵션을 이용하는 경우
