질문
단면에 편경사가 존재하여 높이 차이가 있는 경우 Section type을 어떻게 정의하여야 하나요?
답변
MIDAS CIVIL NX의 Section type에서는 편경사를 적용한 단면은 지원하고 있지 않습니다.

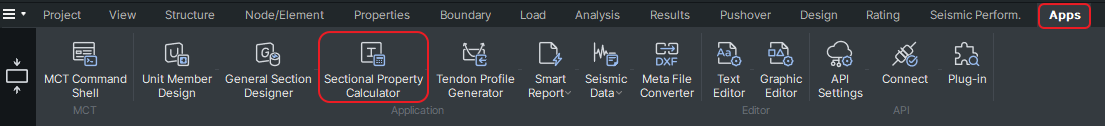

편경사를 적용한 단면을 생성하기 위해서는 Apps 탭 > Application 그룹 > Sectional Property Calculator 에서 커스터마이즈 된 단면을 생성하실 수 있습니다.
Sectional Property Calculator (SPC) 는 복잡한 형상의 단면성질을 단시간 내에 효과적으로 계산하는 자동 단면 성질 계산 프로그램으로 기능을 간단하게 요약하면 다음과 같습니다.
- AutoCAD DXF 파일 형식을 이용한 단면 형상의 Import 기능
- 다양한 편집 기능을 이용한 간편한 단면 입력
- 입력 단면에 대해 완전 자동으로 최적의 요소망을 생성하여 단면성질 계산
- 여러 개의 재질로 구성된 복합단면 계산 가능
- 시공단계를 고려하여 Part를 구분한 단면 생성 및 MIDAS CIVIL NX의 시공단계 해석에 적용
- 단면형상을 포함한 단면성질을 MIDAS CIVIL NX 로 Export
하지만, CIVIL NX와 같은 구조 해석 제품에서는 BIM 제품과는 달리 편경사에 대한 고려를 단면 Section으로 표현하지 않고 하중으로 편경사에 대한 영향을 고려하는 경우도 있습니다.
