질문
화면 그래픽이 깨지는 현상이 발생하는 이유는 무엇인가요?
답변

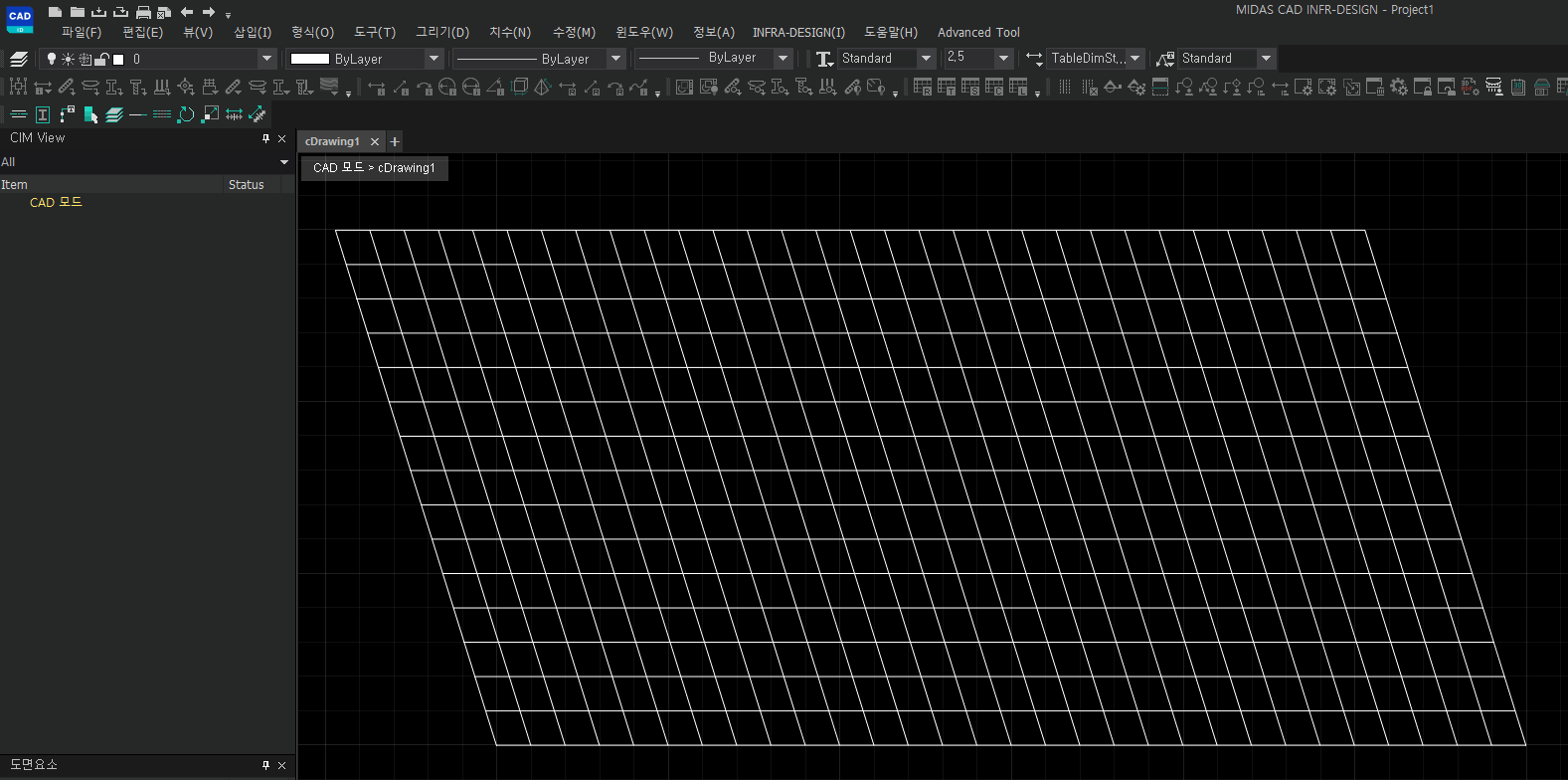

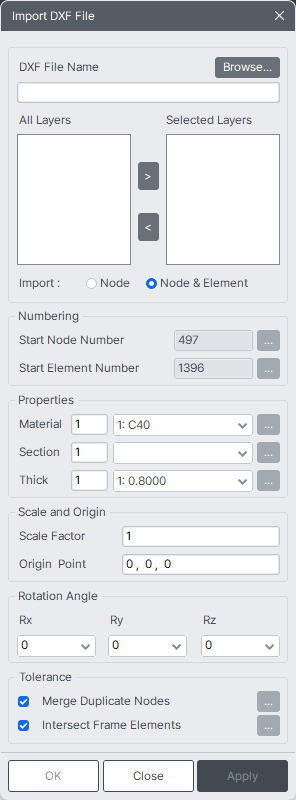

CIVIL NX에서 기하 형상을 직접 모델링할 수도 있지만, 엔지니어께서 익숙하게 사용하시는 CAD 프로그램에서 교량 슬래브 기하 형상을 작성한 후, CIVIL NX의 Import DXF File 기능을 이용하여 형상을 가져오는 방법도 있습니다.
사교 슬래브와 같은 형상 구조물도 CAD 작업 환경을 활용하여 보다 효율적으로 모델링할 수 있습니다.

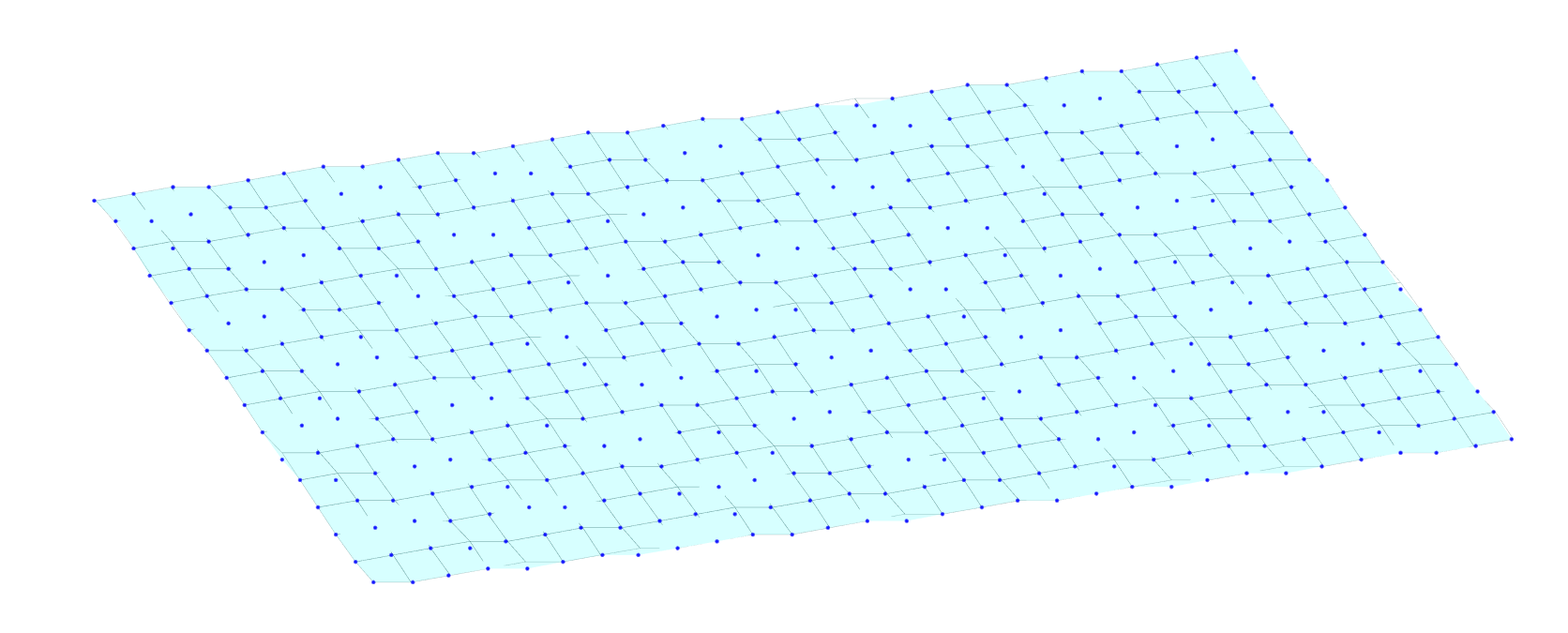

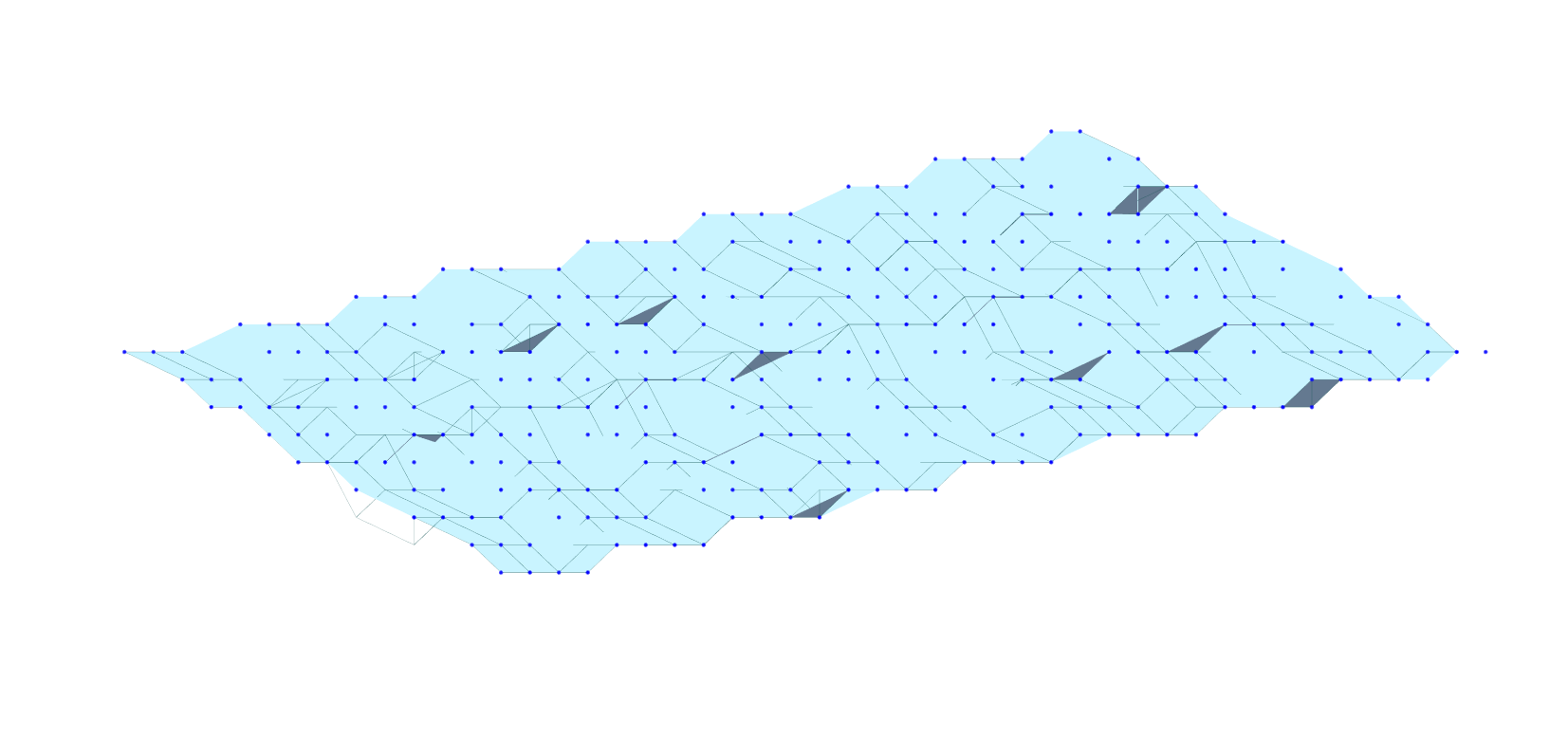

일반적으로 CIVIL NX에서 Element를 생성하면 그래픽이 정상적으로 표시되어야 하지만, 아래와 같이 그래픽이 깨지는 현상이 발생할 수 있습니다.
이러한 현상은 Import DXF File 기능으로 CAD 객체를 가져올 때, 객체가 원점(Origin)에서 매우 멀리 떨어진 위치에 배치되어 있는 경우 발생할 수 있습니다.

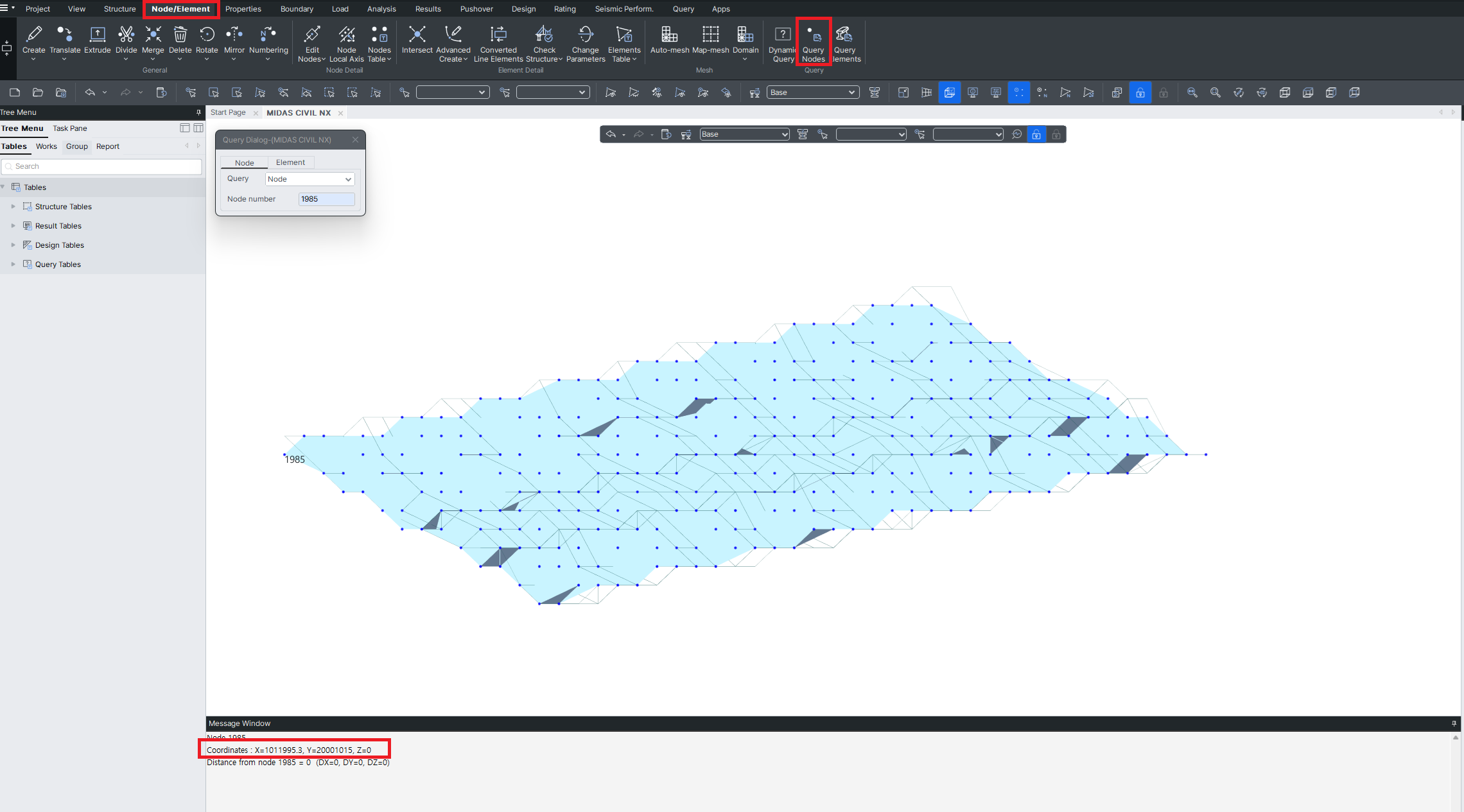

이러한 경우에는 Node/Element > Query Nodes 기능을 이용하여 생성된 객체의 절점(Node) 좌표를 확인하시기 바랍니다. 절점 좌표를 통해 객체가 원점으로부터 지나치게 멀리 떨어진 위치에 생성되었는지 확인할 수 있습니다.
객체가 원점(Origin)에서 멀리 떨어진 위치에 생성된 경우에는 해당 객체를 CIVIL NX의 원점으로 이동하시기 바랍니다.

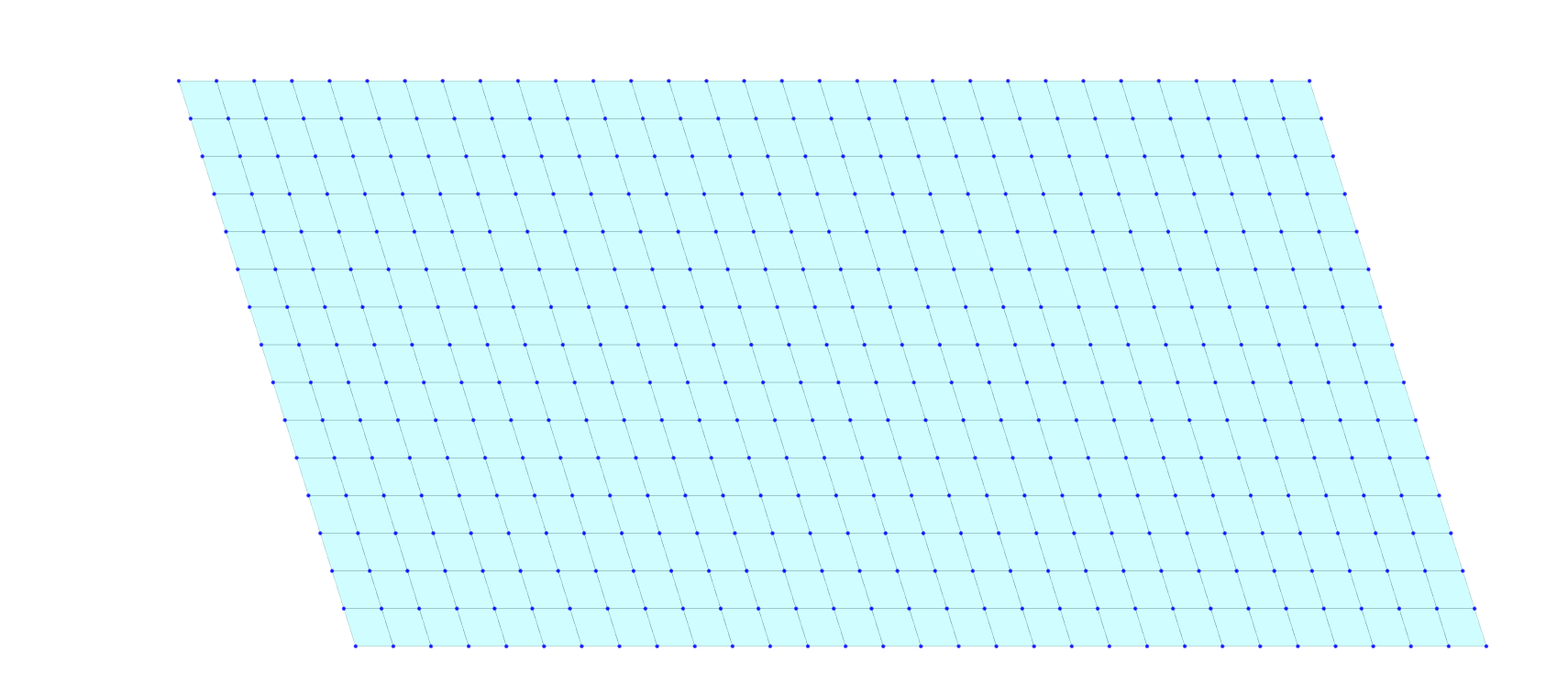

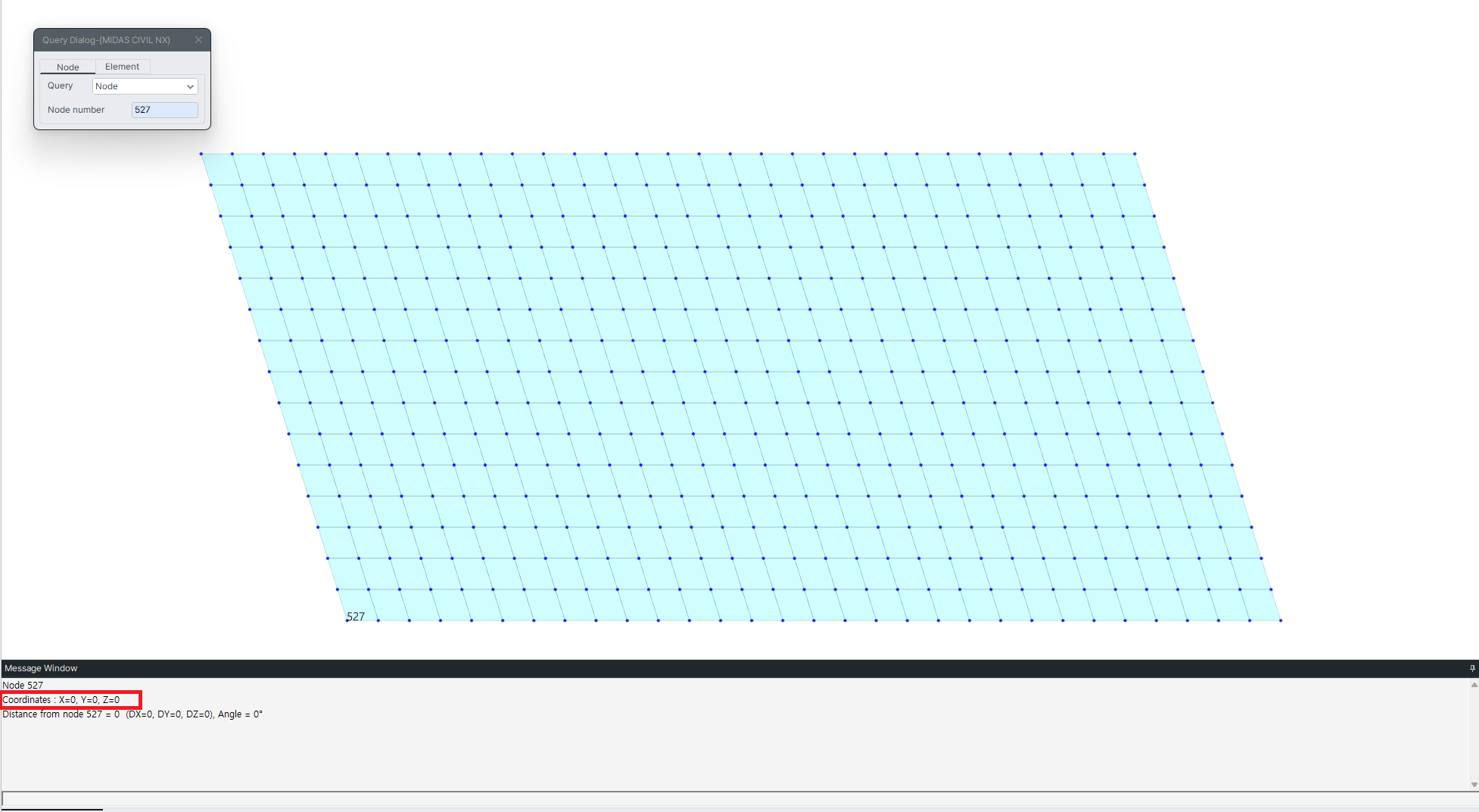

객체를 원점 부근으로 이동하면 그래픽이 정상적으로 표시되는 것을 확인할 수 있습니다.
