질문
내진해석 시 고유치 해석결과에서 질량참여율을 어디에서 확인할 수 있나요?
고유치 해석 후에 질량참여율을 확인하고 싶은데 어디에서 확인할 수 있는지 모르겠어요.
답변
질량참여율은 Vibration Mode Shape에서 확인하실 수 있습니다.
질량참여율은 [Results] 탭 > [Analysis result] 그룹 > [Table] 그룹 > [Vibration Mode Shape] 에서 확인하실 수 있습니다.

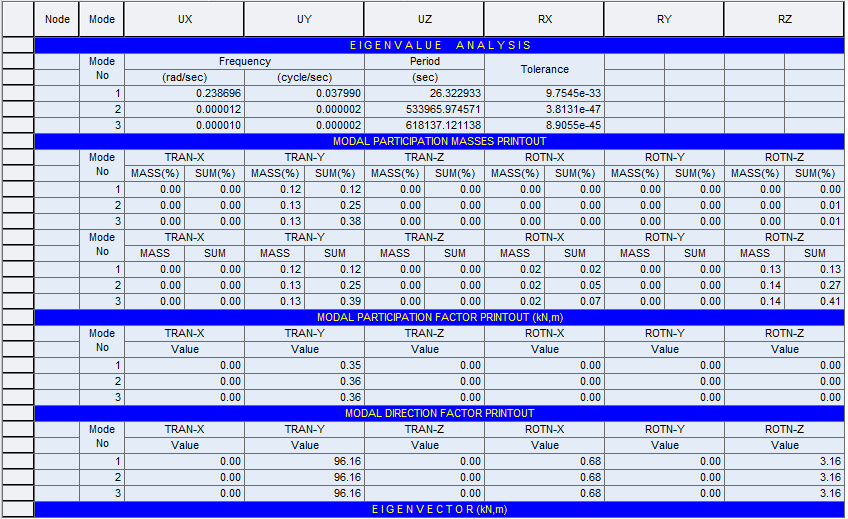

Vibration Mode Shape은 모델의 자유진동 해석결과 (고유진동주기, 진동모드별 참여질량 등)를 정리하고, 고유진동벡터를 Spread sheet의 형태로 정리한 테이블입니다.
여기에서 Modal Participation Masses를 확인하시면 됩니다.
Mode Shape의 최대변위를 1으로 하여 normalized한 고유 모드 형상을 확인할 수 있습니다.
