질문
MIDAS CIVIL NX 내에서 모델링 한 부재의 정보를 확인하고 싶은데 방법이 있는지 알고 싶습니다.
답변
Query Elements의 기능을 사용하시면 특정 부재의 면적을 확인하실 수 있습니다.

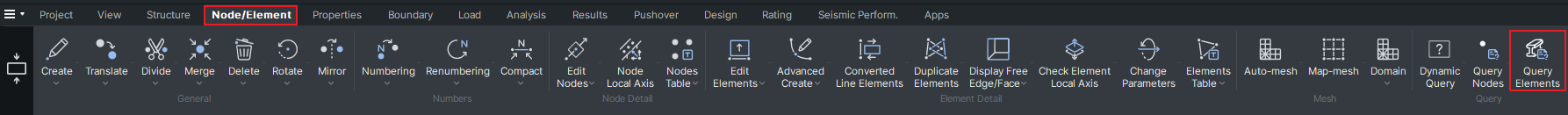

CIVIL NX에서 Node/Element 탭 > Query 그룹 > Query Elements를 선택하시면 특정 부재의 특성을 확인 하실 수 있습니다.
해당 항목을 선택하시면 다음과 같은 Query Dialog가 실행 됩니다.
여기서 원하는 부재를 마우스 좌측 버튼으로 클릭하게 되면 부재의 정보를 확인하실 수 있습니다.

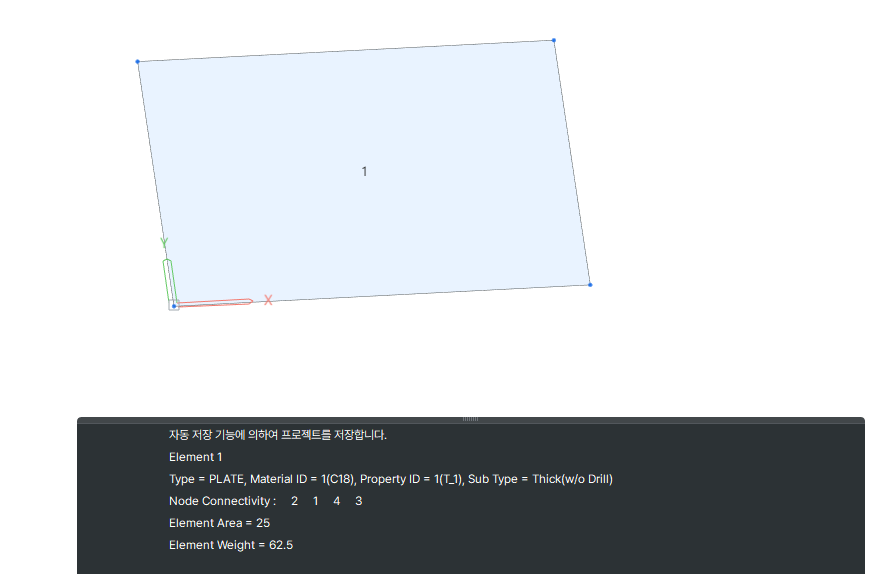

판요소의 경우에는 부재 타입, 노드 연결 순서 (Node connectivity), 면적 (Element Area), 부재의 무게 (Element Weight) 등을 확인 하실 수 있습니다.

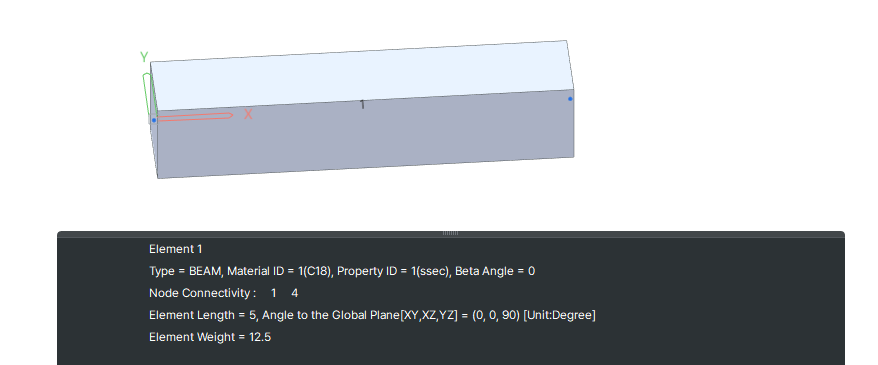

빔요소의 경우에는 부재 타입, 노드 연결 순서 (Node connectivity), 부재의 길이 (Element length), 부재의 무게 (Element Weight) 등을 확인 하실 수 있습니다.

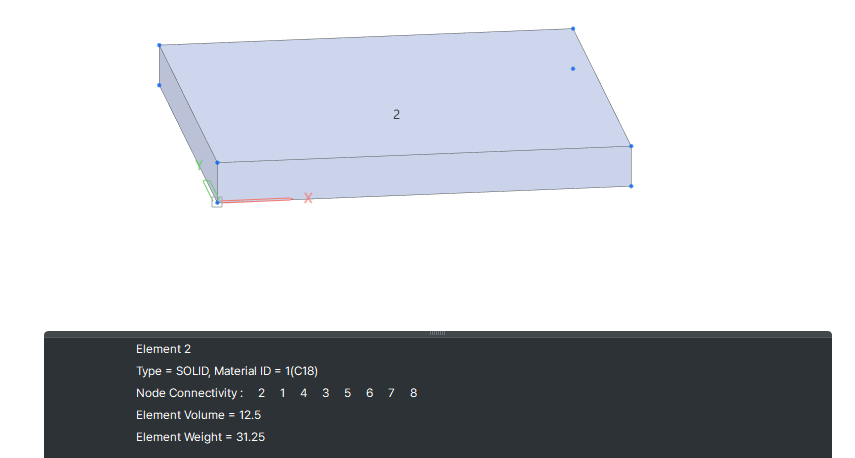

Solid 요소에서는 부재 타입, 노드 연결 순서 (Node connectivity), 부재의 부피 (Element volume), 부재의 무게 (Element Weight) 등을 확인 하실 수 있습니다.
