기능
- 시간이력해석에서 시간스텝(step)별로 구조물의 변위, 속도, 가속도 응답을 확인합니다.
호출
메인 메뉴에서 [Results] 탭 > [Time History Analysis] > [Time History Analysis] 그룹 > [T. H Results] > [Displ/Vel/Accel]
입력

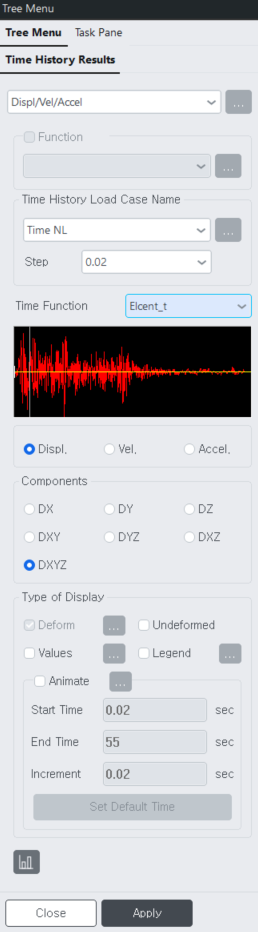

Fig. Displ/Vel/Accel 대화상자
Function
응답함수를 선택합니다.
Time History Load Case Name
Time History Load Case 기능에서 입력된 시간이력해석 조건을 선택합니다.
Step : 해석결과를 출력할 단계(Step)을 지정합니다.
Time Function
사용할 시간하중함수를 목록판에서 선택합니다.
Displ. : 모델의 변위응답 상태를 확인합니다.
Velo. : 모델의 속도응답 상태를 확인합니다.
Accel. : 모델의 가속도응답 상태를 확인합니다.
Components
출력하고자 하는 변위 성분을 선택합니다.
DX : 전체좌표계 X축방향 변위성분
DY : 전체좌표계 Y축방향 변위성분
DZ : 전체좌표계 Z축방향 변위성분
DXY =
DYZ =
DXZ =
DXYZ =
Type of Display
... 버튼 (Deform) : 모델의 변형도를 나타냅니다.
Undeform : 변형도에 변형전의 모델형상을 추가로 나타냅니다. 변형전 모델형상의 표현방법은 Display Option 기능에서 조정할 수 있습니다.
... 버튼 (Value) : 절점에 발생된 변위를 수치로 나타냅니다. 숫자의 글꼴이나 색상은 Display Option에서 조정할 수 있습니다.
... 버튼 (Legend) : 작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 정리하여 출력합니다. 최대, 최소변형이 발생하는 절점번호가 출력됩니다.
... 버튼 (Animate) : 변형과정을 동적으로 묘사합니다. Apply 버튼을 클릭한 후, 작업화면 하단의 동적묘사제어판 우측의 Record를 클릭합니다
