기능
- 해석결과 발생한 트러스요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.
- Gen NX 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴 에서 [Results] 탭 > [Type : Analysis Result] > [Table] 그룹 > [Result] > [Truss] > [Force&Stress Table]
입력
("Truss Forces", "Truss Stresses" 참조)
Active Dialog에서 확인을 원하는 하중조건 또는 하중조합조건을 선택합니다.

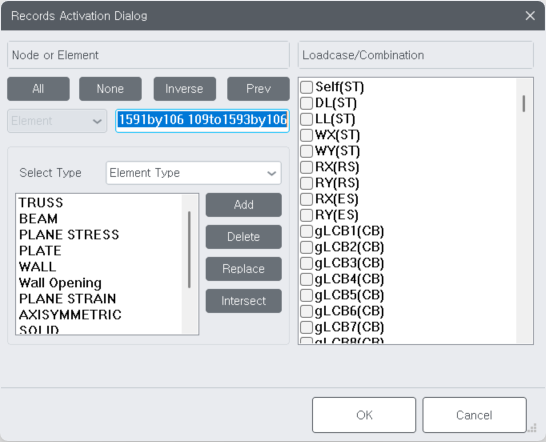

Fig. Active Dialog 대화상자
Truss Force 선택 시
Elem : 요소번호
Load : 단위하중조건
Force - I : i (N1) 절점에서 트러스요소의 축력
Force - J : j (N2) 절점에서 트러스요소의 축력
Truss Stress 선택 시
Stress - I : i (N1) 절점에서 트러스요소의 축응력
Stress - J : j (N2) 절점에서 트러스요소의 축응력
