기능
- 해석결과 발생한 Solid요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.
- Gen NX의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Analysis Table] > [Table] 그룹 > [Result] > [Solid] > [Force&Stress Table]
입력
Active Dialog에서 확인을 원하는 하중조건 또는 하중조합조건을 선택합니다.

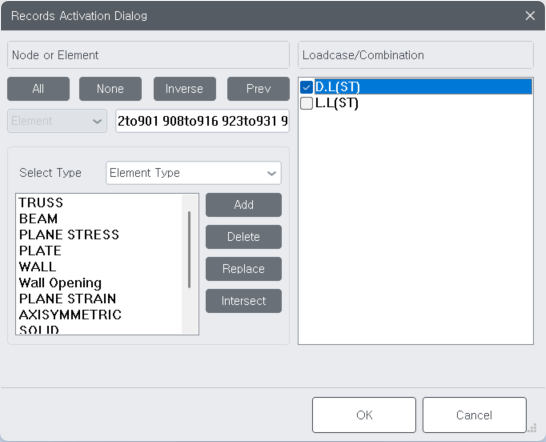

Fig. Active Dialog 대화상자

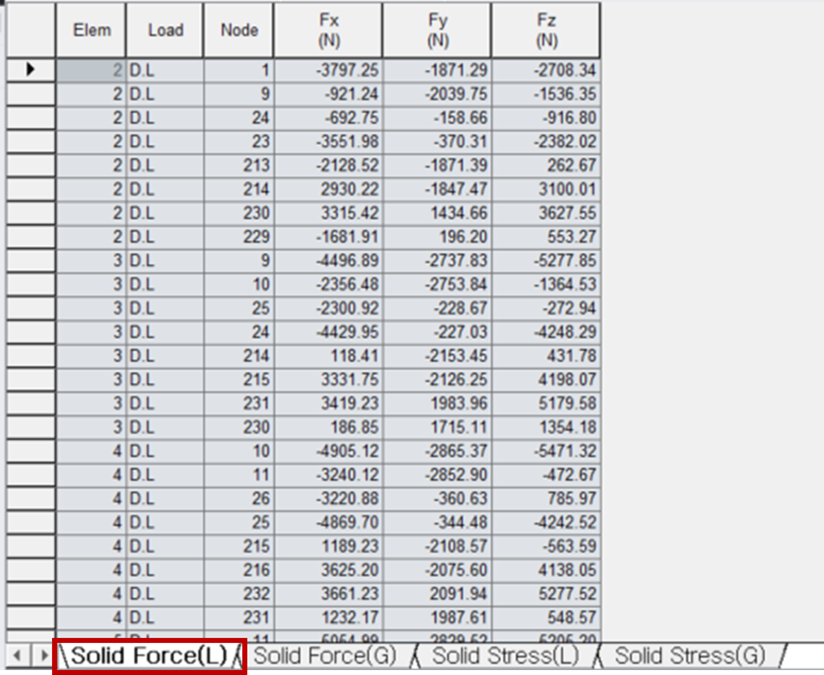

Solid Force(Local) 선택 시
Elem : 요소번호
Load : 단위하중조건
Stage : 시공단계
Step : 단계
Node : 절점번호
Fx : 요소좌표계 x축 방향의 요소내력
Fy : 요소좌표계 y축 방향의 요소내력
Fz : 요소좌표계 z축 방향의 요소내력
FX : 전체좌표계 X축 방향의 요소내력
FZ : 전체좌표계 Z축 방향의 요소내력

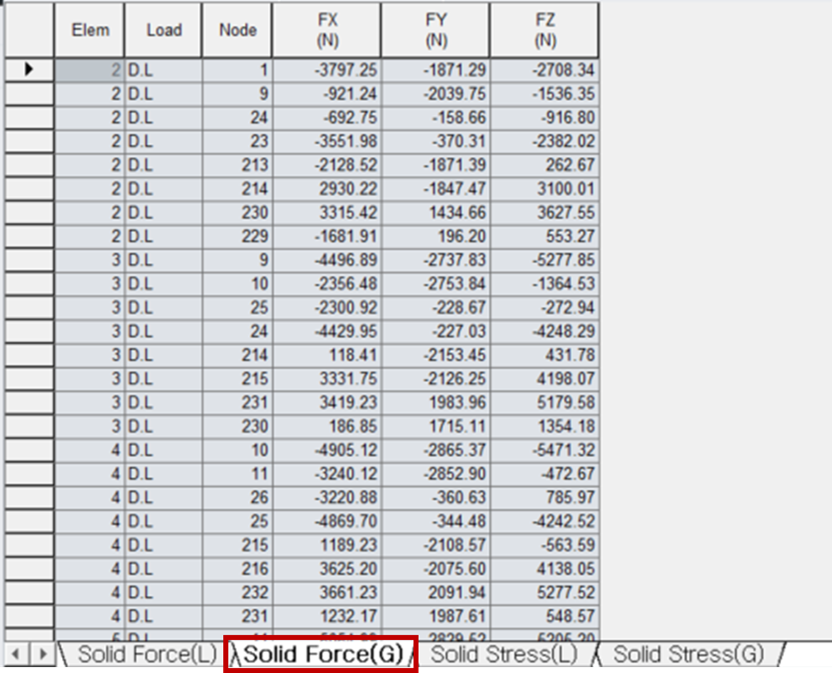

Solid Force(Global) 선택 시
Elem : 요소번호
Load : 단위하중조건
Stage : 시공단계
Step : 단계
Node : 절점번호
Fx : 요소좌표계 x축 방향의 요소내력
Fy : 요소좌표계 y축 방향의 요소내력
Fz : 요소좌표계 z축 방향의 요소내력
FX : 전체좌표계 X축 방향의 요소내력
FZ : 전체좌표계 Z축 방향의 요소내력

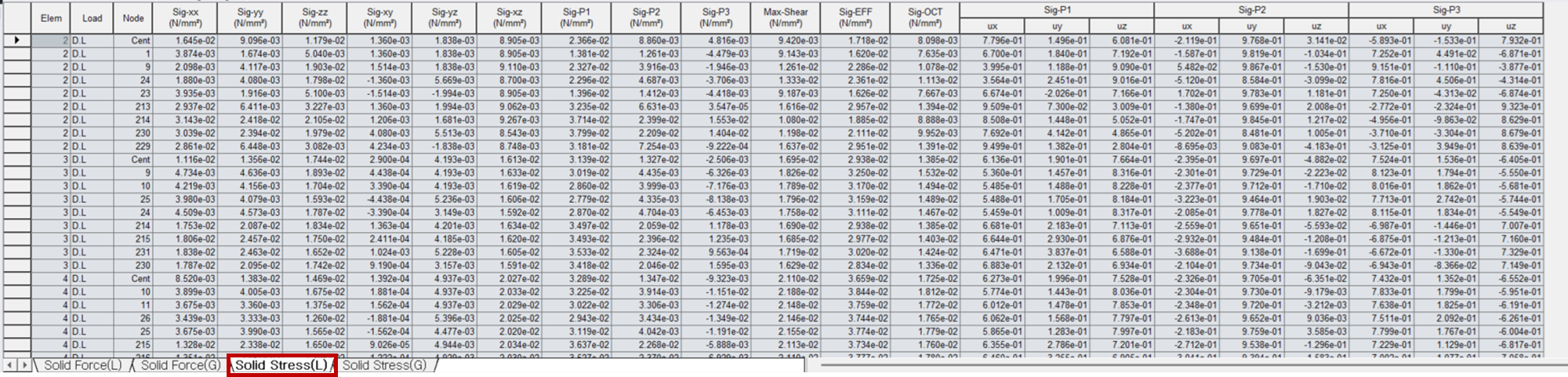

Solid Stress(Local) 선택 시
Elem : 요소번호
Load : 단위하중조건
Step : 재료비선형 해석시 Load Step
Node : 절점번호
Sig-xx : 요소좌표계 x축 방향의 축응력
Sig-yy : 요소좌표계 y축 방향의 축응력
Sig-zz : 요소좌표계 z축 방향의 축응력
Sig-xy : 요소좌표계 x-y 평면의 전단응력
Sig-yz : 요소좌표계 y-z 평면의 전단응력
Sig-xz : 요소좌표계 x-z 평면의 전단응력
Sig-P1 : 주축 1방향의 주응력
Sig-P2 : 주축 2방향의 주응력
Sig-P3 : 주축 3방향의 주응력
Max-Shear : 최대전단응력
Sig-EFF : 유효응력(von-Mises Stress)
Sig-OCT : 팔면체응력(Octahedral Shear Stress)
Sig-P1
ux : 주응력의 x 방향 벡터
uy : 주응력의 y 방향 벡터
uz : 주응력의 z 방향 벡터
Sig-P2, Sig-P3도 동일

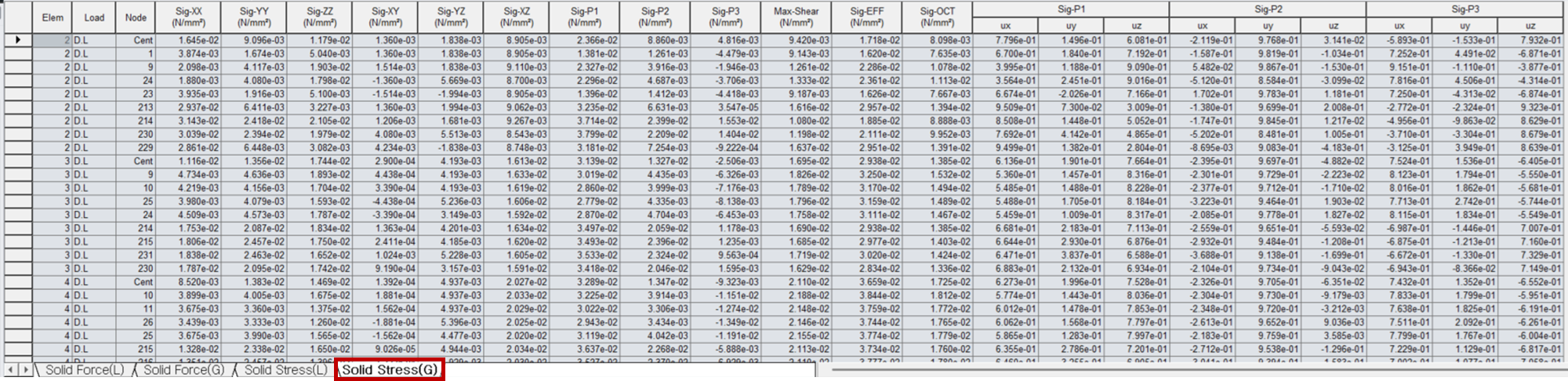

Solid Stress(Global) 선택 시
Elem : 요소번호
Load : 단위하중조건
Step : 재료비선형 해석시 Load Step
Node : 절점번호
Sig-XX : 전체좌표계 X축 방향의 축응력
Sig-YY : 전체좌표계 Y축 방향의 축응력
Sig-ZZ : 전체좌표계 Z축 방향의 축응력
Sig-XY : 전체좌표계 X-Y 평면의 전단응력
Sig-YZ : 전체좌표계 Y-Z 평면의 전단응력
Sig-XZ : 전체좌표계 X-Z 평면의 전단응력
Sig-P1 : 주축 1방향의 주응력
Sig-P2 : 주축 2방향의 주응력
Sig-P3 : 주축 3방향의 주응력
Max-Shear : 최대전단응력
Sig-EFF : 유효응력(von-Mises Stress)
Sig-OCT : 팔면체응력(Octahedral Shear Stress)
Sig-P1
ux : 주응력의 x 방향 벡터
uy : 주응력의 y 방향 벡터
uz : 주응력의 z 방향 벡터
Sig-P2, Sig-P3도 동일
