기능
Slab/Mat의 Punching Shear Check 시 기둥위치정보와 위험단면거리를 사용자가 직접 입력할 수 있는 기능입니다.
호출
메인 메뉴에서 [Design] 탭 > [Meshed Design] > [Design Input Data] 그룹 > [Design Parameters] > [Modify Column Location]
입력

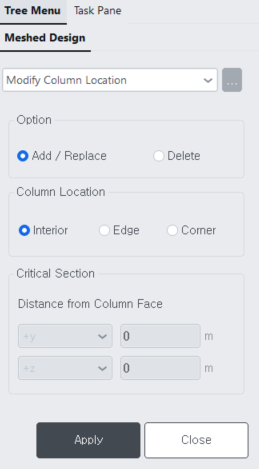

Fig. Modify Column Location 대화상자
Option
Add / Replace : 기둥위치정보와 위험단면거리를 입력 또는 수정합니다.
Delete : 입력된 정보를 삭제합니다.
Column Location
Interior : 내부 기둥
Edge : 외부 기둥(모서리 기둥 제외)
Corner : 모서리 기둥
Critical Section
+y,-y,+z,-z : 기둥 local axis를 기준으로 위험단면까지 거리 입력
