Generate Section Effective Stiffness

기능

해석모델에 있는 모든 보/기둥/벽의 단면유효강성을 일괄로 입력합니다.

기존의 Properties>Section Stiffness Scale Factor 및 Wall Stiffness Scale Factor를 이용하여 부재별 및 휨/전단/축력 성분별 유효강성 입력을 일괄로 해주는 편의기능입니다.

호출

메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC],[MOE] > [Common Params] > [Input Data] 그룹 > [Effective Stiffness] > [Generate Section Effective Stiffness]

입력

Fig. Generate Section Effective Stiffness 대화상자

Factors for Effective Stiffness

Bending(EI) : Iyy, Izz성분

Shear(GA) : Asy, Asz성분

Axial(A) : Area성분

Note

Note

이미 입력된 Scale Factor가 있는 경우에는 모두 삭제하고 일괄로 교체합니다.

Wall의 속성이 Plate타입인 경우에는 휨과 축력성분이 동시에 조정이 되기 때문에, Generate Section Effective Stiffness 대화상자를 통해 입력된 휨과 축력 두 성분중 작은 계수가 자동 입력됩니다.

Fiber 요소는 Stiffness Scale Factor가 해석에 반영되지 않습니다.

Apply 버튼 : 입력한 값을 해석모델의 모든 부재에 적용합니다.

Close 버튼 : 입력 Dialog Bar를 닫습니다.

Note

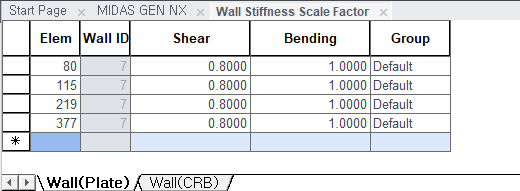

자동 생성한 유효강성 계수는 Section Stiffness Scale Factor 및 Wall Stiffness Scale Factor에서 확인할 수 있습니다.

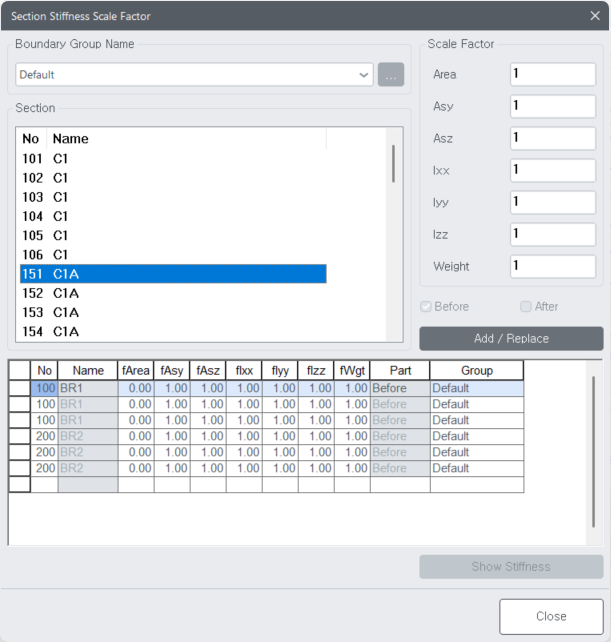

Fig. Section Stiffness Scale Factor 대화상자

Fig. Section Stiffness Scale Factor Table
