Define Masonry Infill Strut

기능

조적벽을 등가 스트럿으로 모델링하기 위하여 조적벽의 종류별(허리벽, 채움벽) 단면정보를 설정합니다.

MOE2018부터 메뉴 활성화(지원) 됩니다.

호출

메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC],[MOE] > [Common Params] > [Input Data] 그룹 > [Masonry Infill Strut] > [Define Masonry Infill Strut]

입력

Fig. Define Masonry Infill Strut 대화상자

Add/Modify : 스트럿 단면을 신규로 추가하거나, 이미 정의된 단면정보를 수정합니다.

Delete : 이미 정의된 스트럿 단면정보를 삭제합니다.

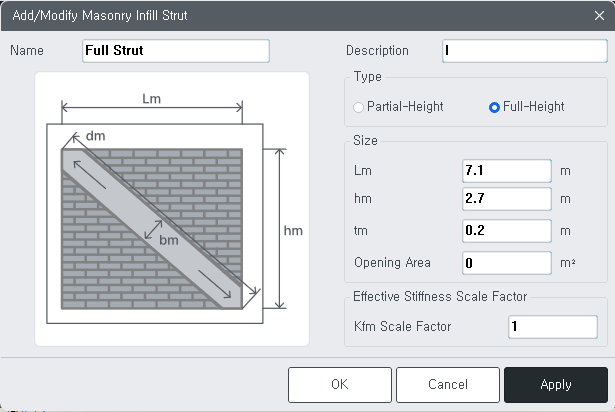

Fig. Add/Modify Masonry Infill Strut 대화상자

Name, Description : 스트럿 단면 이름을 입력하고 설명글을 추가합니다.

Type

Partial-Height : 허리벽

Full-Height : 채움벽

Size

Lm : 조적벽의 순너비(안목치수)

hm : 조적벽의 순높이

tm : 조적벽의 두께

Opening Area : 개구부 면적(채움벽일 때에만 활성화)

Note

Opening Area < 0.5 x Lm x hm

Effective Stiffness Scale Factor

Kfm Scale Factor : 유효 휨강성계수

Note

Kfm = (Effective Stiffness Scale Factor) x (3 x Em x Im) / hm^3

Note

등가 스트럿 폭 자동 계산은 [학교시설 내진성능평가 및 보강메뉴얼(교육부, 2018)]의 식 (6-9)에 있는 채움벽의 등가스트럿 폭 계산식을 사용합니다.

Note

허리벽의 경우 해석 시 Truss부재 축 강성에 Factor(km/kms)를 곱하여 탄성횡강성을 적용합니다.
이는 허리벽의 폭 계산을 채움벽 스트럿 폭을 채용함으로써 강성이 작게 나오지 않게 하기 위함입니다.

Note

허리벽(Partial-Height)과 채움벽(Full-Height)의 구분에 따라서 연관되는 기능(동작)은 다음과 같습니다.

등가스트럿 강성 및 비선형 정적해석 시 최대강도 이후 잔류강도 타입 구분

Partial-Height : 1) 탄성강성(Kmi) 적용

2) 최대강도 이후에 강도가 저감되지 않는 골격곡선

Full-Height : 1) 할선강성(Kms)

2) 최대강도(Qy)이후에 강도가 저감되는 골격곡선 적용
