기능
조적 채움벽의 등가스트럿 강성의 상세한 계산 변수 및 계산결과를 출력합니다.
MOE2018부터 메뉴 활성화(지원) 됩니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC],[MOE] > [Common Params] > [Input Data] 그룹 > [Table] > [Masonry Infill Strut Stiffness Table]
입력
Kmi탭

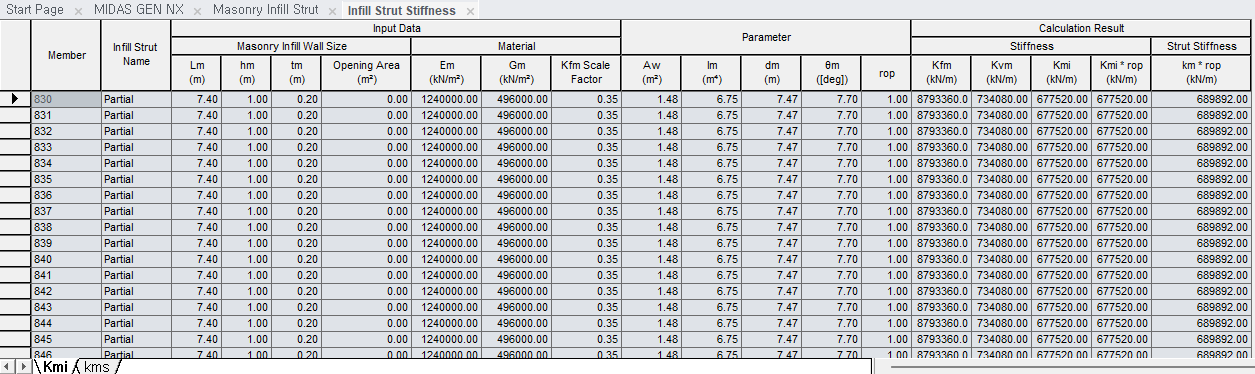

Fig. Masonry Infill Strut Stiffness Table(Kmi탭)
Member : 기둥 요소(대표)번호
Infill Strut Name : Define Masonry Infill Strut에서 정의된 등가 스트럿 이름
Masonry Infill Wall Size
Lm : 조적 채움벽의 순너비
hm : 조적 채움벽의 순높이
tm : 조적 채움벽의 두께
Opening Area : 조적채움벽의 개구부 면적
Material
Em : 조적채움벽의 탄성계수
Gm : 조적조의 전단탄성계수, G=E/{2*(1+v)}
Kfm Scale Factor : 등가 캔틸레버 기둥의 휨강성(Kfm) 계산에 적용되는 벽체의 유효 휨강성계수
Parameter
Aw : 채움벽의 면적
Im : 조적채움벽의 단면이차모멘트, Im = (tm x Lm^3)/12
dm : 조적채움벽의 대각선길이, dm = (Lm^2 + hm^2)^(1/2))
θm : 등가스트럿의 경사각, tanθm = hm/Lm
rop : 채움벽의 개구부 강성 감소계수, rop = 1 - 2 * (Aop/Awtot), Aop : 개구부면적, Awtot : 전체채움벽 면적)
Note
개구부가 있는 채움벽의 강성은 채움벽을 분할하여 각각의 강성을 고려하여 결정하거나, 개구부강성 감소율을 곱하여 저감한다.
Stiffness
Kfm : 등가 캔틸레버 기둥의 휨강성, Kfm = Scale Factor * (3 x Em x Im) / hm^3
Kvm : 등가 캔틸레버 기둥의 전단강성, Kvm = (Aw x Gm) / hm
Kmi : 조적 채움벽의 탄성 횡강성, Kmi = 1/{(1/Kfm)+(1/Kvm)}
Kmi * rop : 조적 채움벽의 탄성 횡강성 * 개구부 강성 저감율
Strut Stiffness
km * rop : 등가스트럿의 환산 탄성 축강성(km = Kmi/cos2θm) * 개구부 강성 저감율
Kms탭
Fig. Masonry Infill Strut Stiffness Table(kms탭)
Member : 기둥 요소(대표)번호
Infill Strut Name : Define Masonry Infill Strut에서 정의된 등가 스트럿 이름
Masonry Infill Wall Size
Lm : 조적 채움벽의 순너비
hm : 조적 채움벽의 순높이
tm : 조적 채움벽의 두께
Opening Area : 조적채움벽의 개구부 면적
Material
Em : 조적채움벽의 탄성계수
Gm : 조적조의 전단탄성계수, G=E/{2*(1+v)}
Ec : 철근콘크리트 기둥의 탄성계수
Note
등가스트럿의 양단부 중 상부 절점과 연결된 기둥중 하부 지지기둥의 탄성계수
Parameter
Ic : 기둥의 단면이차모멘트
Note
등가스트럿의 양단부 중 상부 절점과 연결된 기둥중 하부 지지기둥의 단면이차모멘트
θst : 등가스트럿의 경사각, tanθst = hm/Lm
λm : 조적 채움벽의 등가스트럿 폭 계수
dm : 조적채움벽의 대각선길이, dm = (Lm^2 + hm^2)^(1/2))
rop : 채움벽의 개구부 강성 감소계수, rop = 1 - 2 * (Aop/Awtot), Aop : 개구부면적, Awtot : 전체채움벽 면적)
Note
개구부가 있는 채움벽의 강성은 채움벽을 분할하여 각각의 강성을 고려하여 결정하거나, 개구부강성 감소율을 곱하여 저감한다.
Stiffness
kms : 등가스트럿의 할선강성, kms = (Em * bm * tm)/dm
kms * rop : 등가스트럿의 할선강성 * 개구부 강성 저감율
Strut Width
bm * rop : (채움벽)등가스트럿 폭 * 개구부 강성 저감율
Note
bm은 [학교시설 내진성능평가 및 보강 매뉴얼, 교육부, 2018]의 식(6-9)를 이용하여 계산
