기능
예비평가를 위한 조적채움벽 단면정보를 테이블로 출력합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC2019] > [Type : Pre.Eval.] > [Parameter] 그룹 > [Masonry Infill Wall Information]
입력

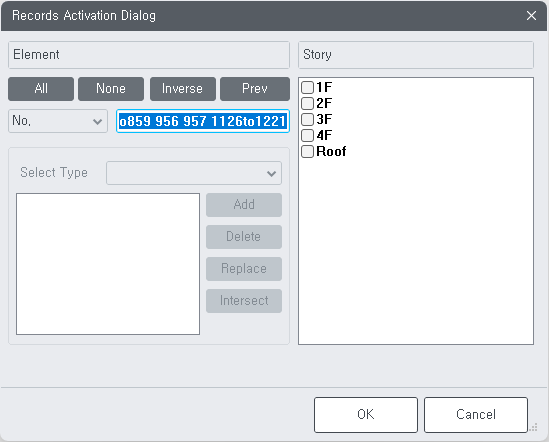

Masonry Infill Wall Info. 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 확인하고자 하는 요소번호를 입력하고, 층을 선택한 후 [OK]버튼을 클릭합니다.

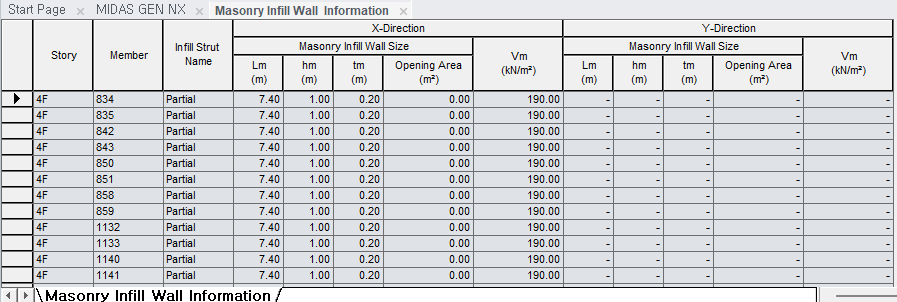

Fig. Masonry Infill Wall Information 대화상자
Story : Masonry Infill Strut 부재의 층정보
Story Data대화창에 설정된 층 이름
Masonry Infill Strut이 여러층에 걸쳐 있는 경우에는 최하위층 정보
Member : Masonry Infill Strut 부재의 대표 요소번호
Infill Strut Name : Masonry Infill Strut 부재의 Name
Masonry Infill Wall Size : Masonry Infill Strut 부재의 단면 치수 정보
Lm : 조적벽의 순너비(안목치수)
hm : 조적벽의 순높이
tm : 조적벽의 두께
Opening Area : 개구부 면적(채움벽일 때에만 활성화
Vm : 조적벽의 설계 전단강도
