Masonry Infill Wall Capacity

기능

지진하중에 대한 조적채움벽 부재의 저항능력(간략식 계산결과)을 출력합니다.

호출

메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC2019] > [Type : Pre.Eval.] > [Result Tables] 그룹 > [Masonry Infill Wall Capacity]

입력

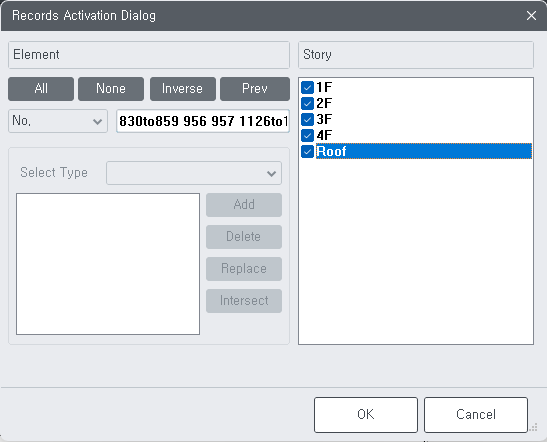

Masonry Infill Wall Capacity 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 확인하고자 하는 요소번호를 입력하고, 층을 선택한 후 [OK]버튼을 클릭합니다.

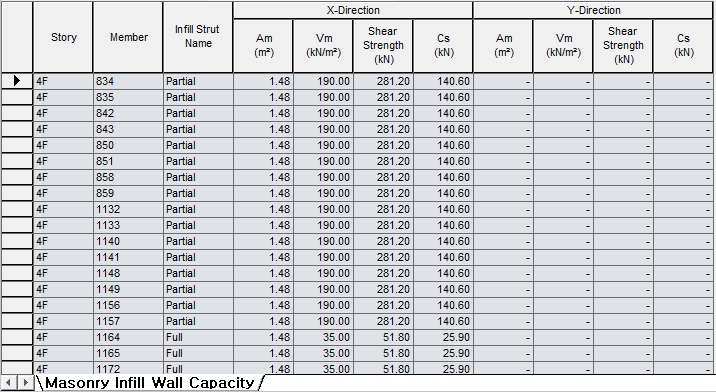

Fig. Masonry Infill Wall Capacity Table

Story : Masonry Infill Strut 부재의 층정보

Story Data대화창에 설정된 층 이름

Masonry Infill Strut이 여러층에 걸쳐 있는 경우에는 최하위층 정보

Member : Masonry Infill Strut 부재의 대표 요소번호

Infill Strut Name : Masonry Infill Strut 부재의 Name

Am : 개구부를 제외한 조적채움벽의 면적 (= Lm x tm x (1-Opening Area Ratio))

Opening Area Ratio = Opening Area / (Lm x hm)

Vm : 조적벽의 설계 전단강도

Shear Strength : 단면 내력 (= Am x Vm)

Cs : 부재의 저항능력

Shear Strength값 출력
