Pseudo Seismic Force

기능

내진성능평가용 의사지진력을 입력합니다.

의사지진력 계산에 필요한 데이터의 입력이 완료되면 Story 기능에서 생성된 데이터와 입력된 층별 데이터를 이용하여 각 층별 의사지진력을 자동 연산합니다. 자동연산된 의사지진력은 Calculate Sheet 버튼을 이용하여 확인 할 수 있습니다.

호출

메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC2013],[KISTEC2019] > [Type : 1st Eval.] > [Load] 그룹 > [Pseudo Seismic Force]

입력

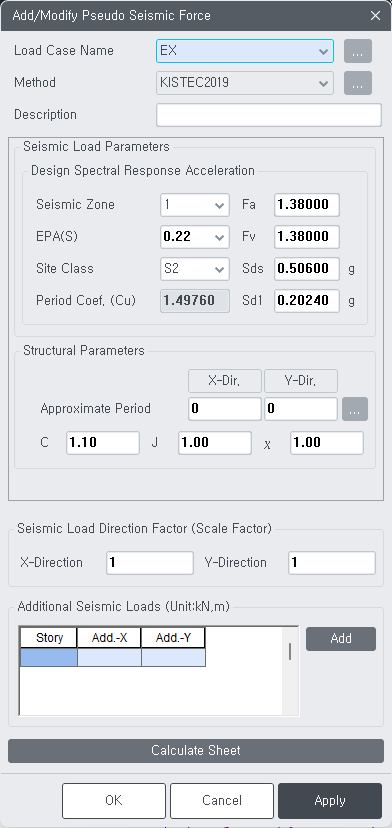

Fig. Pseudo Seismic Force 입력 대화상자

Load Case Name

의사지진력을 적용할 Load Case를 선택합니다.

Load Case를 새로 입력하거나 수정하려면 우측의 [...] 버튼을 클릭합니다.

Method

입력된 의사지진력을 적용할 기준을 선택합니다.

Description

보조 설명문을 입력합니다.

Seismic Load Parameters

의사지진력 자동연산에 적용할 변수를 입력합니다.

Design Spectral Response Acceleration : 단주기 및 1초 주기펙트럼 가속도 산정을 위한 변수들을 입력합니다.

Seismic Zone : 지진구역

Zone Factor (S) : 지역계수

입력된 지진구역에 해당하는 지역계수가 자동으로 선택됩니다. 상세지진재해도(KBC2009 그림 0306.3.1)를 이용하여 S값을 직접 결정한 경우, S는 지역계수(KBC2009 표 0306.3.1)를 이용하여 결정한 S값의 80%보다 작아서는 안된다.

Note

Site Class : 지반의 종류

Note

Period Coef. (Cu) : 주기 상한계수, Sd1의 값에 따라 다음 표를 이용하여 직선보간하여 자동으로 산정된다.

Fa : 단주기 지반증폭계수(Acceleration-based site coefficient). 지역계수와 지반종류로부터 아래 표를 이용하여 자동으로 산정된다. Ss 는 지역계수(유효지반가속도)를 2.5배 한 값이다. Ss = 2.5S, Ss의 중간값에 대해서는 직선보간한다.

Fv : 주기 1초의 지반증폭계수 (Velocity-based site coefficient). 지역계수와 지반종류로부터 아래 표를 이용하여 자동으로 산정된다. S는 지역계수(유효지반가속도)이다. S의 중간값에 대해서는 직선보간한다.

Sds : 단주기 설계스펙트럼 가속도(Design Spectral Response Acceleration at Short Periods). 지역계수와 지반증폭계수로부터 자동으로 산정된다.

SDS = (2/3)*S*2.5*Fa

Sd1 : 주기 1초의 설계스펙트럼 가속도 (Design Spectral Response Acceleration at 1-sec Period). 지역계수와 지반증폭계수로부터 자동으로 산정된다.

SD1 = (2/3)*S*Fv

Structural Parameters

구조물의 특성을 정의하는 변수를 입력합니다.

Approximate Period : 구조물의 근사 기본 진동주기

C : 최대 비탄성변위와 선형탄성변위의 보정을 위한 수정계수

Note

1단계 상세평가에서 하중지배거동을 하는 부재의 부재력을 계산하기 위한 C값을 정의합니다. 여기에서 입력된 값은 1단계 상세평가를 위한 하중조합 자동생성시에 입력된 하중조건에 적용합니다.

Note

J : 하중지배거동 부재의 하중전달감소 계수

Note

χ : 하중지배거동 부재의 보정 계수

Note

Seismic Load Direction Factor(Scale Factor)

의사지진력을 적용할 방향과 크기를 입력합니다.

X-Direction : 전체좌표계 X방향으로 적용할 증감계수

Y-Direction : 전체좌표계 Y방향으로 적용할 증감계수

Additional Seismic Loads

자동연산에서 고려하지 못한 의사지진력을 추가로 입력합니다.

Add 버튼 : 지진하중을 추가로 적용할 층과 각 방향별 하중값을 입력합니다.

Calculate Sheet 버튼 : 자동연산된 의사지진력을 작용방향과 성분에 따라 텍스트로 출력합니다.

Note. 선형정적절차의 지진하중(의사지진력) 및 지진력의 수직분포
