Modify m-Factor for Steel

기능

1단계 내진성능평가용 m-Factor를 사용자 정의로 부재별로 직접 입력합니다.

호출

메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC2013],[KISTEC2019] > [Type : 1st Eval.] > [Parameter] 그룹 > [Modify m-Factor] > [Modify m-Factor for Steel]

입력

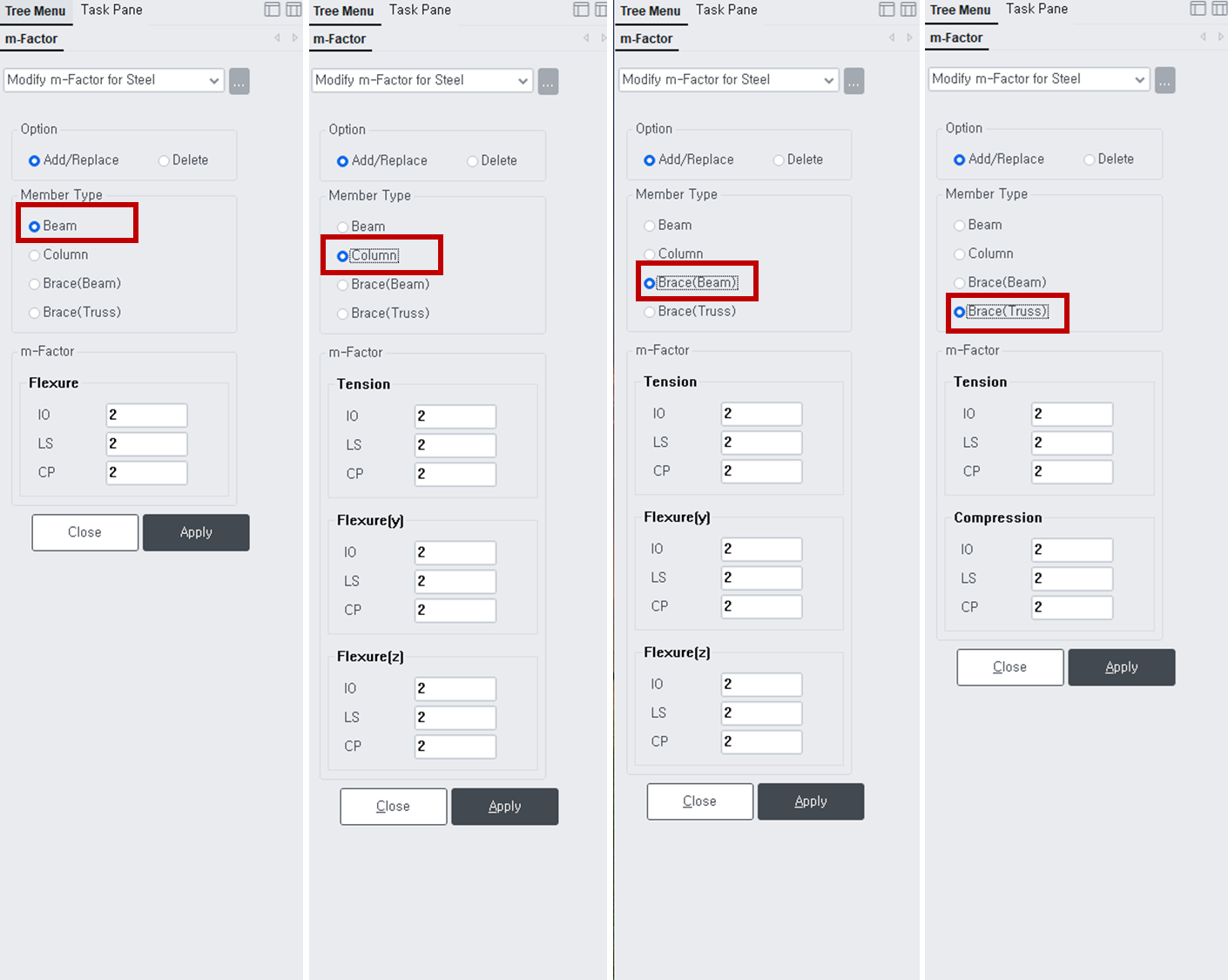

Fig. Modify m-Factor for Steel 대화상자

Option

값을 입력/수정하거나 삭제하는 기능을 선택합니다.

Add/Replace : 최초 입력된 값은 추가되고, 입력된 값이 있는 경우에는 수정(Update)합니다.

Delete : 입력되어 있는 값을 삭제합니다. 삭제하는 경우에는 값을 입력하지 않아도 됩니다.

Member Type

1단계 내진성능평가용 m-factor를 적용할 부재타입을 선택합니다.

Note

Brace(Beam) : General Beam Type으로 생성된 Brace.

XZ, YZ 평면상의 경사부재는 자동으로 Brace타입으로 인식이 되며,

XY평면상의 Brace는 자동인식이 안되므로 [메뉴 : Design>General Design Parameter>Modify Member Type]에서 변경가능.(예를 들면 평면지붕 브레이스)

Brace(Truss) : Truss타입으로 생성된 경사부재.

m-Factor

사용자 계산에 의해 계산된 m-Factor를 입력합니다.

Note
