Modify m-Factor for Steel Table

기능

사용자 직접입력으로 부재에 적용된 m-Factor를 Spread Sheet 형식의 Table로 입력하거나 수정합니다.

호출

메인 메뉴에서 [Seismic Perfom.] 탭 > [KISTEC2013],[KISTEC2019] > [Type : 1st Eval.] > [Parameter] 그룹 > [Parameter Tables] > [Modify m-Factor for Steel]

입력

변형지배거동 성분의 성능수준별 m-factor 데이터를 입력하거나 수정합니다.

Fig. Steel Beam m-factor Table

Fig. Steel Column m-factor Table

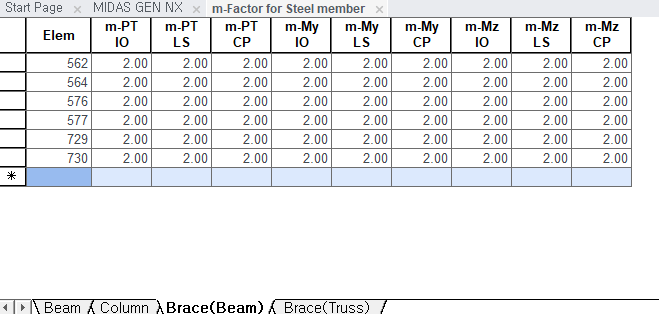

Fig. Steel Brace(Beam) m-factor Table

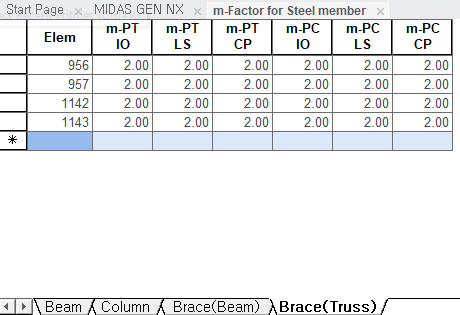

Fig. Steel Brace(Truss) m-factor Table

Beam 탭

Element : 요소번호

m-M : Steel Beam 변형지배거동 성분의 m-factor(My 휨)

Column 탭

m-PT, m-My, m-Mz : Steel Column 변형지배거동 성분의 m-factor(축인장력, My, Mz 휨)

Brace(Beam) 탭

m-PT, m-My, m-Mz : Steel Brace(Beam) 변형지배거동 성분의 m-factor(축인장력, My, Mz 휨)

Brace(Truss) 탭

m-PT, m-PC : Steel Brace(Truss) 변형지배거동 성분의 m-factor(축인장력, 축압축력)

Note
