기능
내진성능평가용 의사지진력을 입력합니다.
의사지진력 계산에 필요한 데이터의 입력이 완료되면 Story 기능에서 생성된 데이터와 입력된 층별 데이터를 이용하여 각 층별 의사지진력을 자동 연산합니다. 자동연산된 의사지진력은 Calculate Sheet 버튼을 이용하여 확인 할 수 있습니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [MOE2018][MOE2019] > [Type : m-Factor] > [Load] 그룹 > [Pseudo Seismic Force]
입력

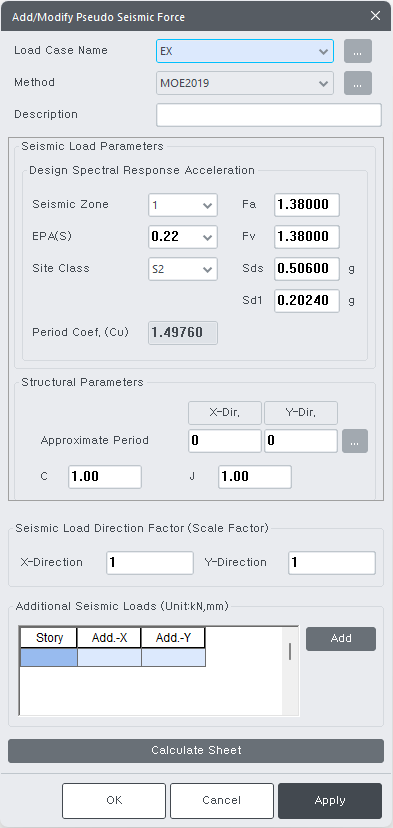

Fig. Pseudo Seismic Force 입력 대화상자
Load Case Name
의사지진력을 적용할 Load Case를 선택합니다.
Load Case를 새로 입력하거나 수정하려면 우측의 [...] 버튼을 클릭합니다.
Method
입력된 의사지진력을 적용할 기준을 보여줍니다.
Description
보조 설명문을 입력합니다.
Seismic Load Parameters
의사지진력 자동연산에 적용할 변수를 입력합니다.
<MOE2019>
Design Spectral Response Acceleration : 단주기 및 1초 주기펙트럼 가속도 산정을 위한 변수들을 입력합니다.
Seismic Zone : 지진구역
Zone Factor (S) : 입력된 지진구역에 해당하는 지진구역계수가 자동으로 선택됩니다. 국가지진위험지도(KDS(41-17-00:2019) 그림 3.2-1)를 이용하여 S값을 직접 결정한 경우, S는 지진구역계수(KDS(17-10-00:2019) 표 4.2-1, 4.2-2)에 표 4.2-3에 제시된 2400년 재현주기에 해당하는 위험도계수(I) 2.0을 곱해서 결정한 S값의 80%보다 작아서는 안됩니다.
| 지진구역 | 행정구역 | 지진구역계수(Z) | |
|---|---|---|---|
| Ⅰ | 시 | 서울, 인천, 대전, 부산, 대구, 울산, 광주, 세종 | 0.11 |
| 도 | 경기, 충북, 충남, 경북, 경남, 전북, 전남, 강원, 남부* | ||
| Ⅱ | 도 | 강원북부**, 제주 | 0.07 |
* 강원남부 : 영월, 정선, 삼척, 강릉, 동해, 원주, 태백
** 강원북부 : 홍천, 철원, 화천, 횡성, 평창, 양구, 인제, 고성, 양양, 춘천, 속초
Site Class : 지반의 종류
Period Coef. (Cu) : 주기 상한계수, Sd1의 값에 따라 다음 표를 이용하여 직선보간하여 자동으로 산정된다.
Note
1. 지반증폭계수 계산 : KDS(41-17-00:2019) <표 4.2-1>과 <표 4.2-2>에 의해 단주기 지반증폭계수(Fa) 및 1초주기 지반증폭계수(Fv) 값이 자동계산됩니다.
2. KDS(41-17-00:2019) 4.2.2(2)에서 규정된 Fv의 80%를 적용하도록한 것과 4.2.2(3)에서 규정된 Fa, Fv의 110%를 적용하도록 한 것은,엔지니어가 적용 조건을 판단하여 자동계산된 Fa, Fv 값을 참고로 80%, 110% 에 해당하는 값을 Fa, Fv 값으로 직접 입력하면 적용됩니다.
Fa : 단주기 지반증폭계수(Acceleration-based site coefficient). 상세지진지역계수와 지반종류로부터 아래 표를 이용하여 자동으로 산정된다. S는 지역계수(유효지반가속도)이다. S의 중간값에 대해서는 직선보간한다.
| 지반종류 | 지진지역 | ||
|---|---|---|---|
| S ≤ 0.1 | S = 0.2 | S = 0.3 | |
| S1 | 1.12 | 1.12 | 1.12 |
| S2 | 1.4 | 1.4 | 1.3 |
| S3 | 1.7 | 1.5 | 1.3 |
| S4 | 1.6 | 1.4 | 1.2 |
| S5 | 1.8 | 1.3 | 1.3 |
Fv : 주기 1초의 지반증폭계수 (Velocity-based site coefficient). 지역계수와 지반종류로부터 아래 표를 이용하여 자동으로 산정된다. S는 지역계수(유효지반가속도)이다. S의 중간값에 대해서는 직선보간한다.
| 지반종류 | 지진지역 | ||
|---|---|---|---|
| S ≤ 0.1 | S = 0.2 | S = 0.3 | |
| S1 | 0.84 | 0.84 | 0.84 |
| S2 | 1.5 | 1.4 | 1.3 |
| S3 | 1.7 | 1.6 | 1.5 |
| S4 | 2.2 | 2.0 | 1.8 |
| S5 | 3.0 | 2.7 | 2.4 |
Sds : 단주기 설계스펙트럼 가속도 (design spectral response acceleration at short periods).
지역계수와 지반증폭계수로부터 자동으로 산정된다.
SDS = (2/3)*S*2.5*Fa
Sd1 : 주기 1초의 설계스펙트럼 가속도 (design spectral response acceleration at 1-sec period). 지역계수와 지반증폭계수로부터 자동으로 산정된다.
SD1 = (2/3)*S*Fv
MOE2018
Design Spectral Response Acceleration : 단주기 및 1초 주기펙트럼 가속도 산정을 위한 변수들을 입력합니다.
Seismic Zone : 지진구역
Zone Factor (S) : 입력된 지진구역에 해당하는 지진구역계수가 자동으로 선택됩니다. 국가지진위험지도(KBC2016 그림 0306.3.1)를 이용하여 S값을 직접 결정한 경우, S는 지진구역계수(KBC2016 표 0306.3.1)를 이용하여 결정한 S값의 80%보다 작아서는 안된다.
Note
[KBC2016 관련조항 보기]
Site Class : 지반의 종류
Note
[KBC2016 관련조항 보기]
Period Coef. (Cu) : 주기 상한계수, Sd1의 값에 따라 다음 표를 이용하여 직선보간하여 자동으로 산정된다.
Fa : 단주기 지반증폭계수(Acceleration-based site coefficient). 지역계수와 지반종류로부터 아래 표를 이용하여 자동으로 산정된다. Ss 는 지역계수(유효지반가속도)를 2.5배 한 값이다. Ss = 2.5S, Ss의 중간값에 대해서는 직선보간한다.
Note
[KBC2016 관련조항 보기]
Fv : 주기 1초의 지반증폭계수 (Velocity-based site coefficient). 지역계수와 지반종류로부터 아래 표를 이용하여 자동으로 산정된다. S는 지역계수(유효지반가속도)이다. S의 중간값에 대해서는 직선보간한다.
Note
[KBC2016 관련조항 보기]
Sds : 단주기 설계스펙트럼 가속도 (design spectral response acceleration at short periods).
지역계수와 지반증폭계수로부터 자동으로 산정된다.
SDS = (2/3)*S*2.5*Fa
Sd1 : 주기 1초의 설계스펙트럼 가속도 (design spectral response acceleration at 1-sec period). 지역계수와 지반증폭계수로부터 자동으로 산정된다.
SD1 = (2/3)*S*Fv
Structural Parameters
구조물의 특성을 정의하는 변수를 입력합니다.
Approximate Period : 구조물의 근사 기본 진동주기
C : 최대 비탄성변위와 선형탄성변위의 보정을 위한 수정계수
Note
1단계 상세평가에서 하중지배거동을 하는 부재의 부재력을 계산하기 위한 C값을 정의합니다. 여기에서 입력된 값은 1단계 상세평가를 위한 하중조합 자동생성시에 입력된 하중조건에 적용합니다.
Note
J : 하중지배거동 부재의 하중전달감소 계수
Note
Seismic Load Direction Factor(Scale Factor)
의사지진력을 적용할 방향과 크기를 입력합니다.
X-Direction : 전체좌표계 X방향으로 적용할 증감계수
Y-Direction : 전체좌표계 Y방향으로 적용할 증감계수
Additional Seismic Loads
자동연산에서 고려하지 못한 의사지진력을 추가로 입력합니다.
Add 버튼 : 지진하중을 추가로 적용할 층과 각 방향별 하중값을 입력합니다.
Calculate Sheet 버튼 : 자동연산된 의사지진력을 작용방향과 성분에 따라 텍스트로 출력합니다.
Note
4.3 m 계수법
선형정적절차의 지진하중(의사지진력) 및 지진력의 수직분포
