Assign

개요

Curve Library를 Base 모드 공간의 선형(Layout)에 할당합니다.

실행

[Base Mode]

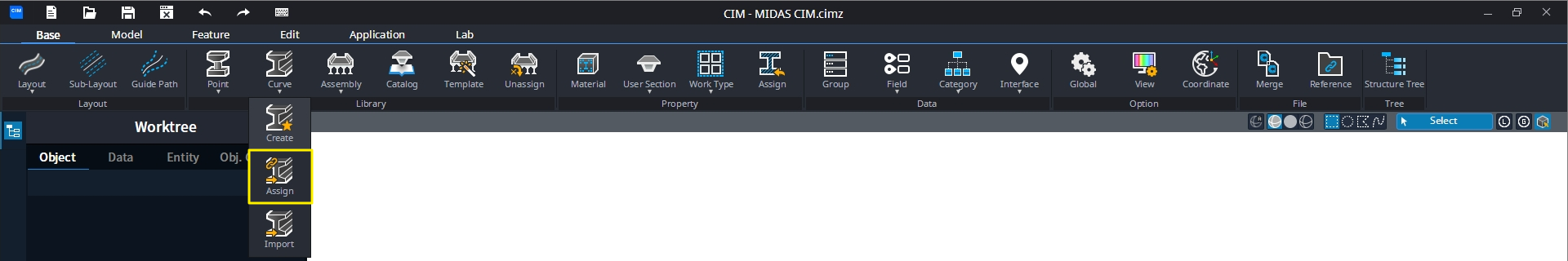

•  Ribbon Menu > [Base] Tab > [Library] Group > Curve > Assign

설명

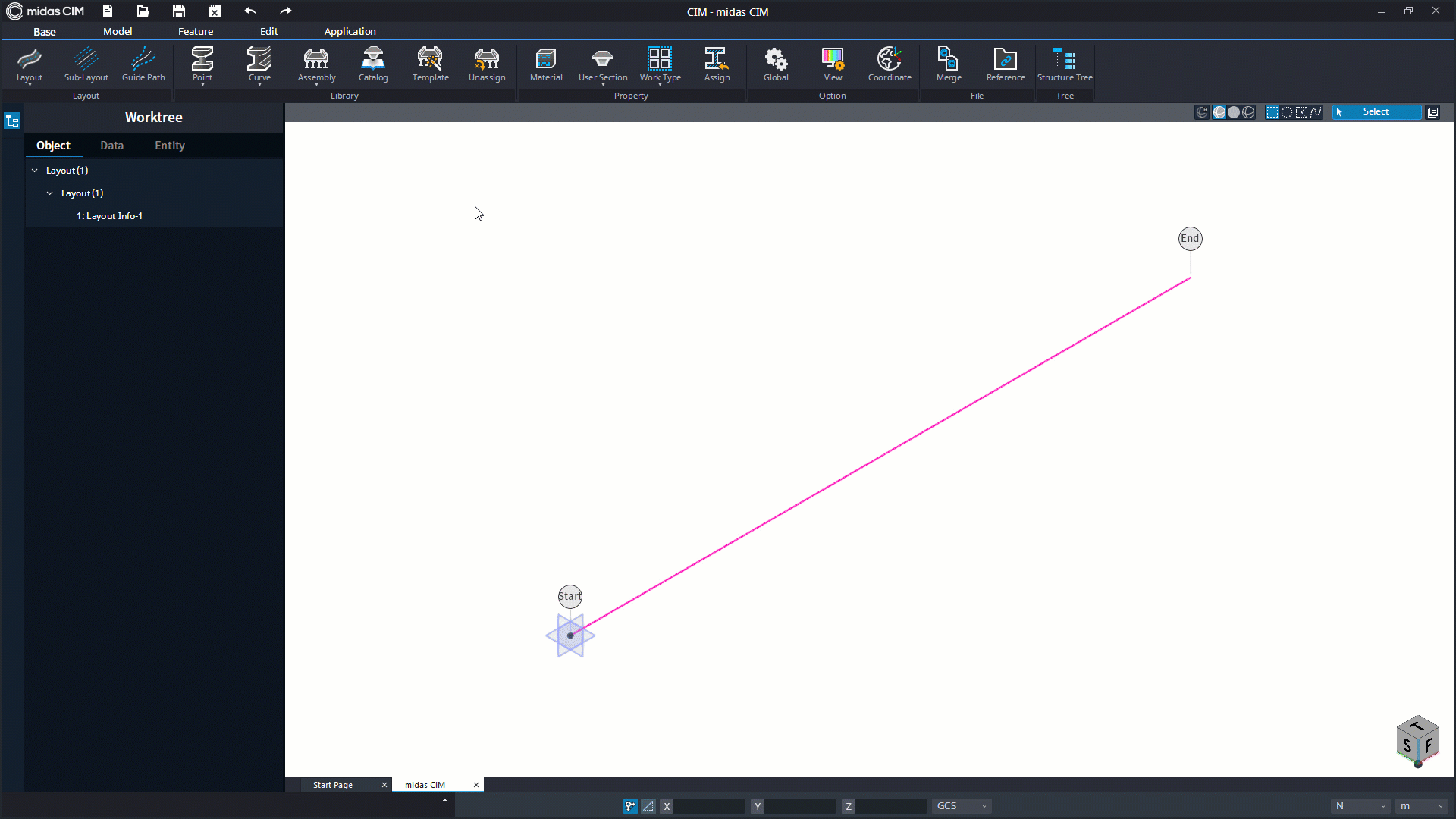

Base 모드의 Layout에 Curve Library를 할당합니다.

[Select Curve Library] : 할당하고자 하는 Curve Library를 선택합니다.

[Define Path] : Curve Library를 할당할 경로를 선택합니다.

• By Layout
: 기 생성한 레이아웃에 Curve Library를 할당합니다.
  이 경우 Curve Library를 업데이트할 경우 변경사항이 Base 모드에 바로 반영됩니다.
- Single Segment
   : 하나의 Segment를 선택합니다. 전체 레이아웃 중 일부 Segment만을 선택할 수 있습니다.
     선택한 Segment 사이즈에 맞게 Curve Library를 할당합니다.
- Multiple Segments
   : 여러 개의 Segment를 선택합니다.
     전체 레이아웃 중 일부 Segment만을 선택할 수 있지만, 연속적으로만 Segment 선택이 가능합니다.
     선택한 구간 전체에 걸쳐 Curve Library를 할당합니다.
- Whole Layout : 전체 레이아웃을 선택하여 Curve Library를 할당합니다.

• By Select
: 기 생성한 1D Wire에 Curve Library를 할당합니다.
  이 경우 Curve Library를 업데이트하여도 변경사항이 Base 모드에 바로 반영되지 않습니다.

[Alignment] : Curve Library의 할당 방향을 설정합니다.
• Direction
- From Start : Curve Library를 경로의 시작 점에서 끝 점 방향으로 할당합니다.
- From End : Curve Library를 경로의 끝 점에서 시작 점 방향으로 할당합니다.
• Align Type : Constraint Plane이 배치될 때, 배치 방향을 설정합니다.

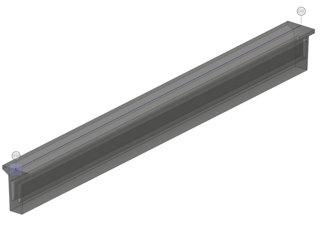

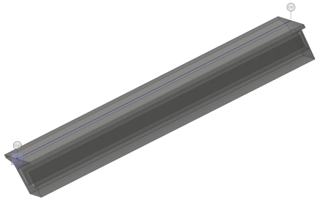

Tangential	Parallel

- Tangential : Curve Library 내의 Constraint Plane이 경로에 수직인 방향으로 배치됩니다.
- Parallel : Curve Library 내의 Constraint Plane이 Global Z 방향으로 배치됩니다.

[Offset]
• Distance (Path-Y) : Y 축 방향으로의 이격거리를 입력합니다.
• Distance (Path-Z) : Z 축 방향으로의 이격거리를 입력합니다.

[Rotation] : Curve Library를 회전시켜 배치하고자 할 때, 회전 각도 및 회전이 적용될 방식을 설정합니다.

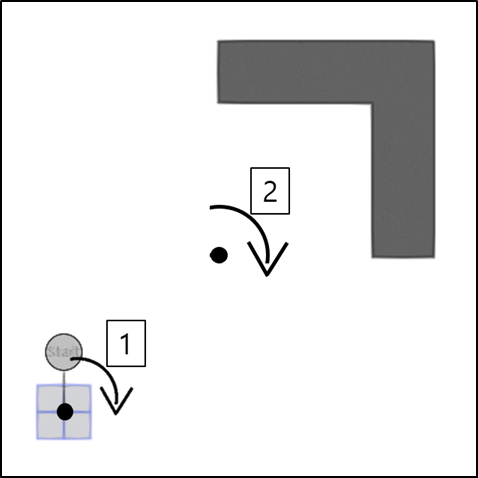

위와 같은 형상을 가진 Curve Library를 예시로 설명합니다.

Offset Only	Objects Only	All

• Offset Only : 2번 방향의 Curve Library의 회전은 고정된 채로 1번 방향의 전체 레이아웃의 회전만 발생합니다.
• Objects Only : 1번 방향의 전체 레이아웃의 회전은 고정된 채로 2번 방향의 Curve Library의 회전만 발생합니다.
• All : 1번 방향의 전체 레이아웃의 회전과 2번 방향의 Curve Library의 회전이 모두 발생합니다.

[Preview Level] : 할당 과정에서 나타나는 Preview의 스타일을 설정합니다.

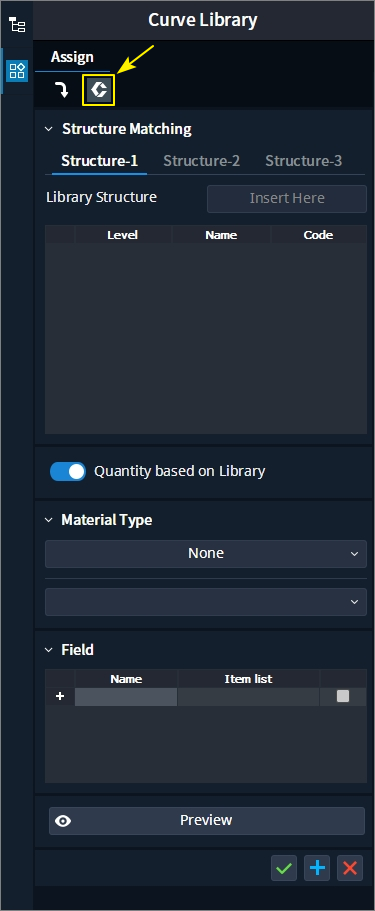

[Structure Matching]
: Base Structure 데이터에 대한 Curve Library Structure 데이터 매칭 여부를 설정합니다.

• Off : Library Structure 데이터를 매칭하지 않습니다.
• On : Library Structure 데이터를 매칭합니다.
• Library Structure
: Base Mode Structure 데이터와 매칭할 Curve Library Structure 데이터의 최상위 항목이 출력됩니다.
• Base Mode Structure Table
- Table에는 Base의 Structure 기능에서 정의한 Structure 데이터들이 나타납니다.
- Curve Library Structure 데이터와 매칭할 Structure 데이터를 Table에서 선택합니다.

[Quantity based on Library] : Curve Library 단위의 수량 산출 여부를 설정합니다.
• Off : Library 단위로 수량을 산출하지 않습니다.
• On : Library 단위로 수량을 산출합니다.

• Material Type
: 공종 설정을 위한 재료 유형을 선택합니다. 재료 유형 선택 시 해당 재료에 등록된 Sub Material Type과 공종을 설정할 수 있습니다.
Library 단위 수량 산출은 User Defined 형태로만 제공합니다.
- None : 공종을 설정하지 않습니다.
- User Defined : 사용자가 정의한 공종을 설정합니다.

• Sub Material Type
: 재료 유형에 따른 하위 그룹을 설정합니다. 선택 시, 해당 재료에 맞는 Field Table이 나타납니다.

• Field : 객체의 공종을 설정합니다.
- Name : 객체의 공종 기준(Field Type)을 설정합니다.
- Item List : 객체의 공종 기준(Field Type)에 따른 하위 항목(Field Item)을 설정합니다.
