Steel Column Performance Result Table

기능

Steel Column부재의 성능수준을 테이블로 확인합니다. Member별 확인과 하중조합별로 확인할 수 있도록 2개의 탭으로 구성되어 있습니다.

Performance(Memb.)탭에서는 부재별로 모든 하중조합중에서 불리한 성능수준을 확인 할 수 있으며, Performance(Load Comb.)탭에서는 사용자지정 하중조합별로 확인할 수 있습니다.

Gen NX의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

호출

메인 메뉴에서 [Seismic Perfom.] 탭 > [MOE2018],[MOE2019] > [Type : m-Factor] > [Result Table] 그룹 > [Steel Performance] > [Steel Column Performance]

입력

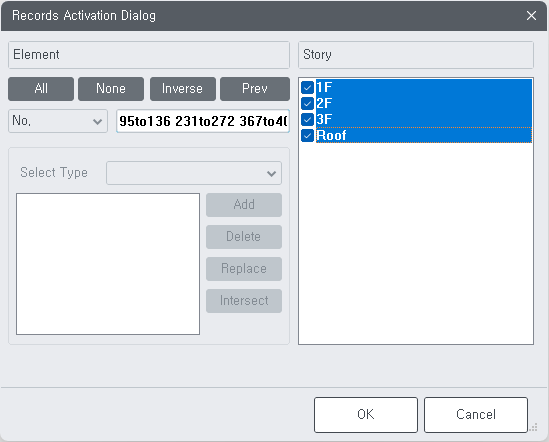

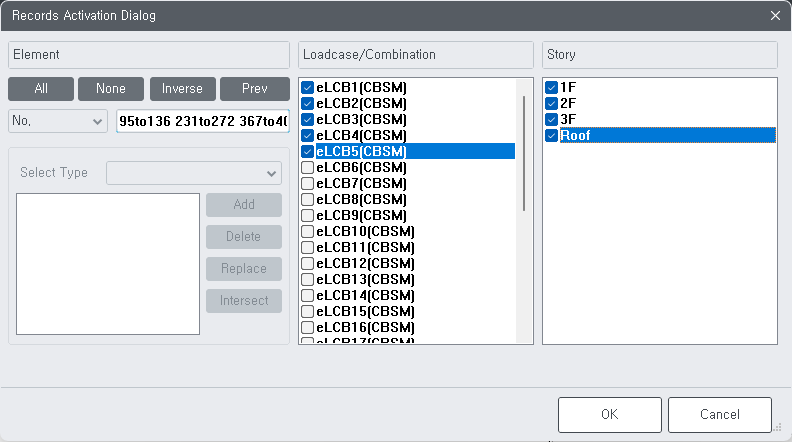

해석후 Steel Column Performance 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재 및 층을 선택한 후 [OK]버튼을 클릭합니다.

Performance(Memb.)탭

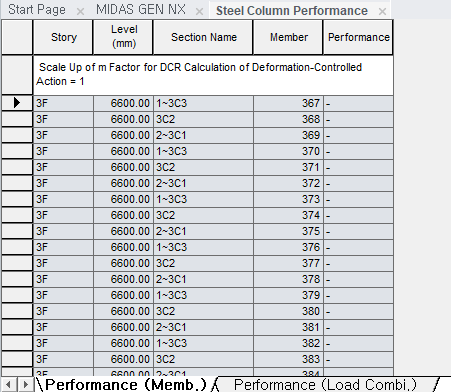

Fig. Steel Column Performance Table/Performance(Memb.탭) (MOE2018_m-Factor)

Scale Up of m Factor for DCR Calculation of Deformation-Controlled Action=1.0 : Main Control > Evaluation Method대화창의 'Scale Up of m Factor for 1st Evaluation'에서 입력한 계수값을 출력합니다. 계수값의 수정은 Evaluation Method에서 할 수 있습니다.

Story : 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Level : 부재의 Level

Structure > Building > Story Data 에 입력된 층 Level

Section Name : 부재의 Section Name

Member : Beam 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)

Performance : 전체 하중조합 중 가장 불리한 성능수준

Performance(Load Combi.)탭

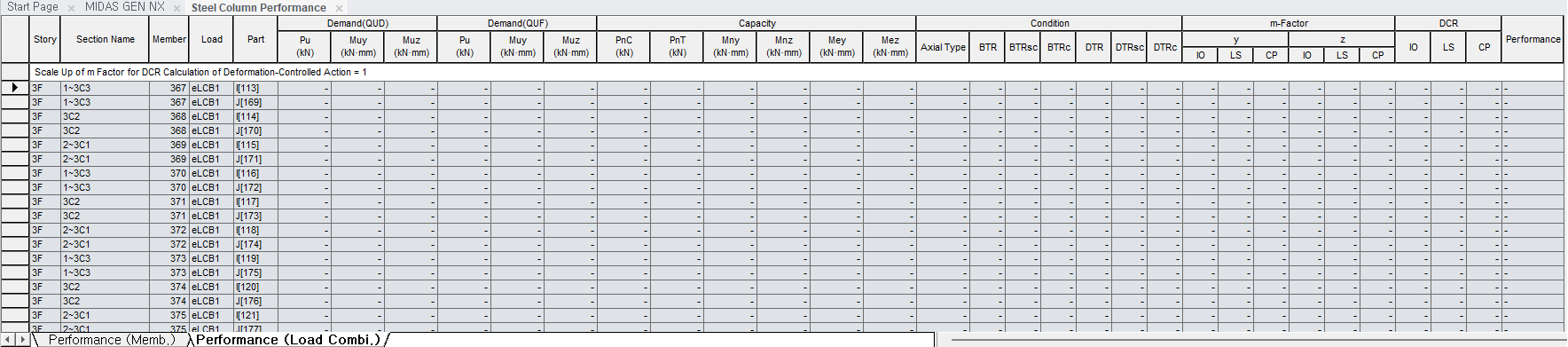

Fig. Steel Column Performance Table / Performance(Load Combi. 탭) (MOE2018_m-Factor)

Story : 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Section Name : 부재의 Section Name

Member : 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)

Load : Load Combination에서 입력된 하중조합조건 이름

Part : 부재응력 출력위치(I, J), 괄호( )안의 번호는 절점번호

Demand(QUD) : 변형지배거동 시 중력하중과 지진하중의 조합에 의한 소요 압축강도, 휨강도(Pu, Muy, Muz)

Demand(QUF) : 하중지배거동 시 중력하중과 지진하중의 조합에 의한 소요 압축강도, 휨강도(Pu, Muy, Muz)

Capacity : 부재의 보유강도

PnC, PnT : 공칭압축강도, 공칭인장강도

Mny, Mnz : Local-y에 대한 공칭모멘트강도, Local-z에 대한 공칭모멘트강도

Mey, Mez : Local-y에 대한 평균모멘트강도, Local-z에 대한 평균모멘트강도

Condition : 기준의 m 계수 테이블에서 해당하는 m계수 적용을 위한 부재 및 조건

Axial Type : 휨 받는 기둥의 축력조건(P<0.2PCL, 0.2PCL =< P =< 0.5PCL, 0.5PCL<P)

BTR, DTR : 비콤팩트 단면의 판폭 두께비

BTRsc, DTRsc : 내진콤팩트 단면의 제한값

BTRc, DTRc : 콤팩트 단면의 제한값

Note

m-Factor : Steel Column의 m계수

Note

DCR : 허용기준(Demand Capacity Ratio)

변형지배 거동인 경우 : DCR = Q_UD/(mxQ_CE)

하중지배 거동인 경우 : DCR = Q_UF/Q_CN

Note

Note

변형지배거동 하중조합일 경우에는 m-Factor를 적용해서 DCR을 평가하지만, 하중지배거동 하중조합일 경우 부재의 공칭강도(QCN)에 IO=0.5, LS=0.75, CP=1.0을 곱해서 성능수준을 평가합니다.

Note

DCR항에 99.99가 출력되는 경우

1단계 상세평가에서 DCR을 99.99로 출력하는 경우는 기둥의 평균 휨강도가 0으로 계산되는 경우입니다.(테이블의 Me항목 값이 0.00인 경우)

Note

내진성능평가에서 사용되는 기둥/벽체의 평균휨강도는 P-M 상관도에서 동일 축력 조건으로 강도를 찾게 됩니다. 이 때, 하중조합에 의한 축력이 최대인장/압축강도를 초과한 경우에는 휨강도가 0.0이 됩니다. 이 경우 Demand/Capacity=0이기 때문에 사용자가 구조해석모델의 적절성 등을 통해서 값을 확인하도록 하기 위해 DCR=99.99출력하고 있습니다.

Performance : DCR 계산값으로 성능수준 평가

1"예 1) IO, LS, CP 값이 가장 큰 성능수준으로 평가

 IO < 1.0 : IO

 1.0 ≤ IO, LS < 1.0 : LS

 1.0 ≤ LS, CP < 1.0 : CP

예 2) Flexural, Shear중 불리한 항목으로 평가

Flexural 쪽이 IO이고, Shear 쪽이 LS이면 : LS
