기능
RC Column 부재별 1단계 내진성능평가 변수와 결과를 Text File형식으로 출력합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [MOE2018],[MOE2019] > [Type : m-Factor] > [Text] 그룹 > [Text Output] > [RC Column DCR]
입력

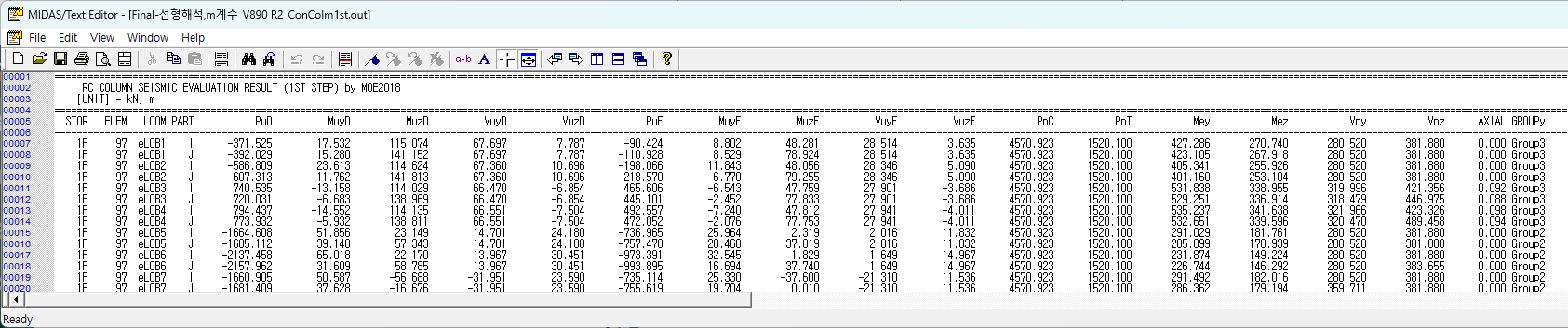

RC Column DCR
STOR : 층정보
ELEM : 부재번호
LCOM : 하중조합번호
TYPE : 하중지배거동(FORCE), 변위지배거동(DISP) --> General로 통합하고 변형지배조합 부재력은 자동 계산
PART : 검토위치
PuD, MuyD, VuzD, VuyD, VuzD : 변형지배거동하는 부재의 요구강도
PuF, MuyF, VuzF, VuyF, VuzF : 하중지배거동하는 부재의 요구강도
PnC, PnT : 압축 축강도, 인장축강도
Mey, Mez : Local-y축 휨강도, Local-z축 휨강도
Vny, Vnz : Local-y축 전단강도, Local-z축 전단강도
AXIAL : 축력비
GROUPy : Local-y축에 대한 횡보강근 상세에 따른 파괴모드 분류
Note
[학교시설 내진성능평가 및 보강 매뉴얼, 교육부, 2018]
5.4.2 해석모델 및 강성
Note
횡보강근상세와 전단강도비에 따라 결정된 파괴모드 그룹은 m계수법 평가와 Pushover해석평가에 사용됩니다.
[학교시설 내진성능평가 및 보강 매뉴얼, 교육부, 2018]의 <표 5-8> <표 5-11> 참고

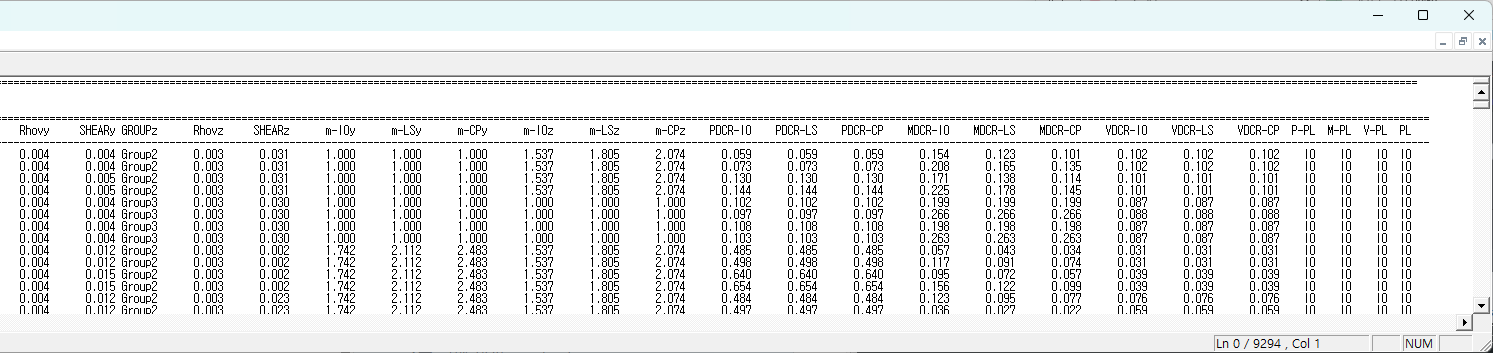

Rhovy : Local-y축 전단철근비
SHEARy : Local-y축 작용전단력 크기
GROUPz : Local-z축에 대한 횡보강근 상세에 따른 파괴모드 분류
Rhovz : Local-z축 전단철근비
SHEARz : Local-z축 작용전단력 크기
m-IOy, m-LSy, m-CPy : 강축방향 IO, LS, CP m-Factor
m-IOz, m-LSz, m-CPz : 약축방향 IO, LS, CP m-Factor
PDCR-IO, PDCR-LS, PDCR-CP : 축력성분 DCR
MDCR-IO, MDCR-LS, MDCR-CP : 휨모멘트성분 DCR
VDCR-IO, VDCR-LS, VDCR-CP : 전단력성분 DCR
P-PL : 축력성분 Performance Level
M-PL : 휨모멘트성분 Performance Level
V-PL : 전단력성분 Performance Level
PL : 종합 Performance Level
Note
세부 내용은 RC Column Performance 테이블 메뉴얼 참고
