기능
허용층간변형각(%)을 기준으로 전체구조물의 성능수준을 테이블로 확인합니다.
Note
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [MOE2018],[MOE2019] > [Type : Pushover] > [Result Tables] 그룹 > [Story Drift Ratio Performance]
입력

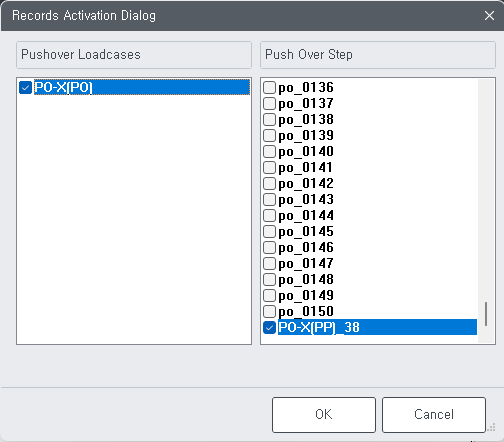

해석 후 Story Drift Ratio Performance 기능을 실행하면 Records Activation Dialog가 호출되고 고려하고자 하는 하중조합조건 및 스텝을 선택 후, [OK] 버튼을 클릭합니다.
아래 3개의 탭으로 구성되어 있습니다.
Drift(X) : 전체좌표계 X축 방향의 층간변위
Drift(Y) : 전체좌표계 Y축 방향의 층간변위
Drift(Combined) : X,Y 양방향 층간변위의 조합 (
)

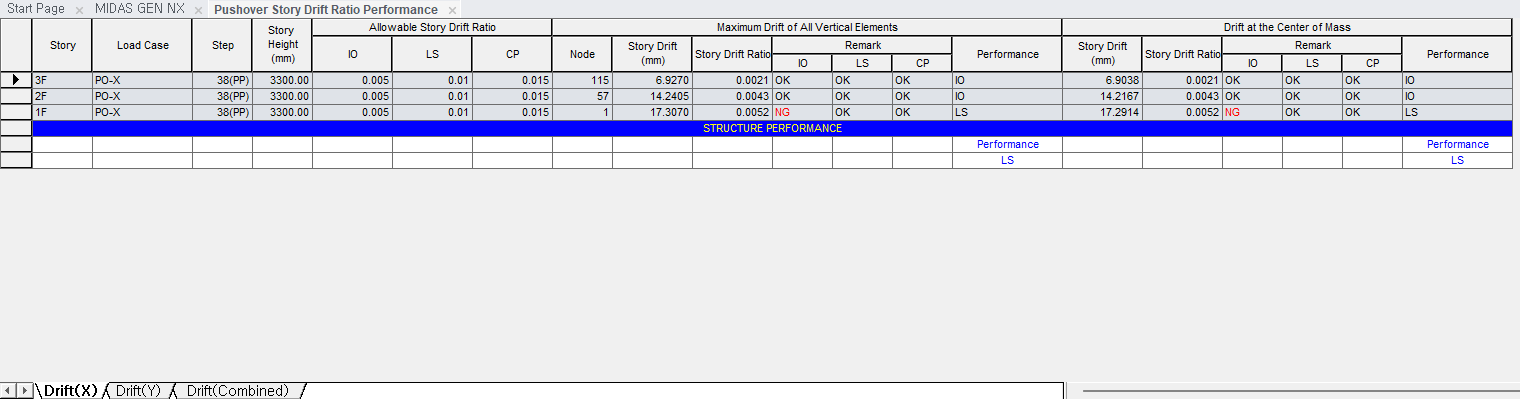

Fig. Story Drift Ratio Performance Table(MOE2018/Pushover)
Story : Structure > Building > Story Data 에 입력된 층 이름
Load, Step : Pushover Load Case, 해당 하중조건에서의 스텝
Story Height : Structure > Building > Story Data 에 입력된 해당층 Story Height
Allowable Story Drift Ratio : 허용층간 변형각
기능 실행시 'Set Story Drift Ratio'대화창에서 IO, LS, CP에 대한 허용값을 설정합니다.
Note
4.4 성능수준의 결정
Maximum Drift of All Vertical Element : 절점별 최대 층간변위를 출력합니다.
Node : 해당층에서 최대 층간변위가 발생하는 절점 번호
Story Drift : 층간변위
Story Drift Ratio : 층간변위비 = 층간변위 / 층고
Remark : 설정된 허용 층간변형각(%)에 대한 성능수준 만족여부
Performance : 해당하중조합조건에 대한 성능수준
예 1) Remark에서 IO:NG, LS:OK, CP:OK -> LS
예 2) Remark에서 IO, LS, CP 모두 NG인 경우 -> Collapse
Drift at the Center of Mass : 상하단 질량중심의 횡변위간 차를 출력합니다.
나머지 항목은 Maximum Drift of All Vertical Element 참조
Note
테이블 실행 후 Context Menu(마우스 우클릭메뉴)를 통해서 Story Drift 계산방법을 선택할 수 있습니다.

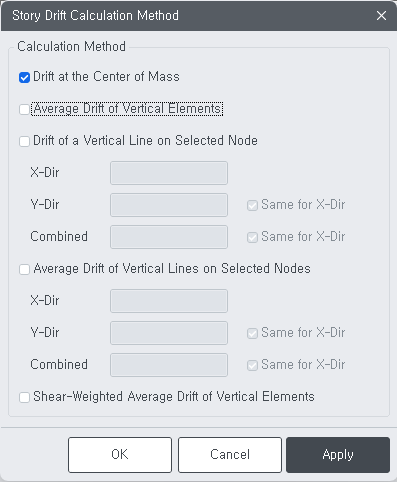

Fig. Story Drift Calculation Method 대화상자
Drift at the Center of Mass : 상하단 질량중심의 횡변위간 차를 출력합니다.
Average Drift of Vertial Element : 해당층의 평균 층간변위를 출력합니다.
Drift of a Vertial Line on Selected Node : 사용자가 선택한 절점과 동일 수직선상에 위치하는 절점들의 층간변위를 출력합니다.
Average Drift of Vertial Lines on Selected Nodes : 단부평균 층간변위를 출력합니다.
사용자가 선택한 건물의 기둥열에서 발생한 층간변위의 평균을 확인하는데 사용됩니다.
이때 기둥열은 일반적으로 건물의 최외단 절점(기둥열)을 선택 합니다.
Shear Weighted Average Drift of Vertial Element : 부재별 전단력을 고려한 가중평균 층간변위를 출력합니다.
가중평균 층간변위는 Model>Building>Control data에서 'Story Shear Force Ratio of Member' 옵션을 적용해야만 산출됩니다.
Story Drift : 가중평균 층간변위
=
(부재별 전단력 x 층간변위) / 부재별 전단력
나머지 항목은 Maximum Drift of All Vertical Element 참조
Structure Performance : 전체 구조물 성능수준 평가
층별 Performance 중 가장 불리한 성능수준으로 평가
(하중 구분 없이 현재 출력되고 있는 성능중 가장 불리한 성능수준으로 출력)
