기능
- 시간이력응답해석 결과를 그래프로 출력합니다. 스마트 그래프 기능을 이용하여 면제진장치 결과를 확인합니다.
기존의 그래프와 비교하여 보다 간단한 조작으로 결과를 확인할 수 있고 결과 열람의 편의기능을 탑재하고 있습니다.
면제진장치에 대해서 확인하기 위해서는 [Time History Load Case]대화창에서 Analysis Type : Nonlinear, Analysis Method : Direct Integration으로 설정이 되어 있어야 합니다.
호출
메인 메뉴에서 [Results] 탭 > [Type : Time History Analysis] > [Time History Analysis] 그룹 > [T.H Graph] > [Seismic Devices Graph]
입력

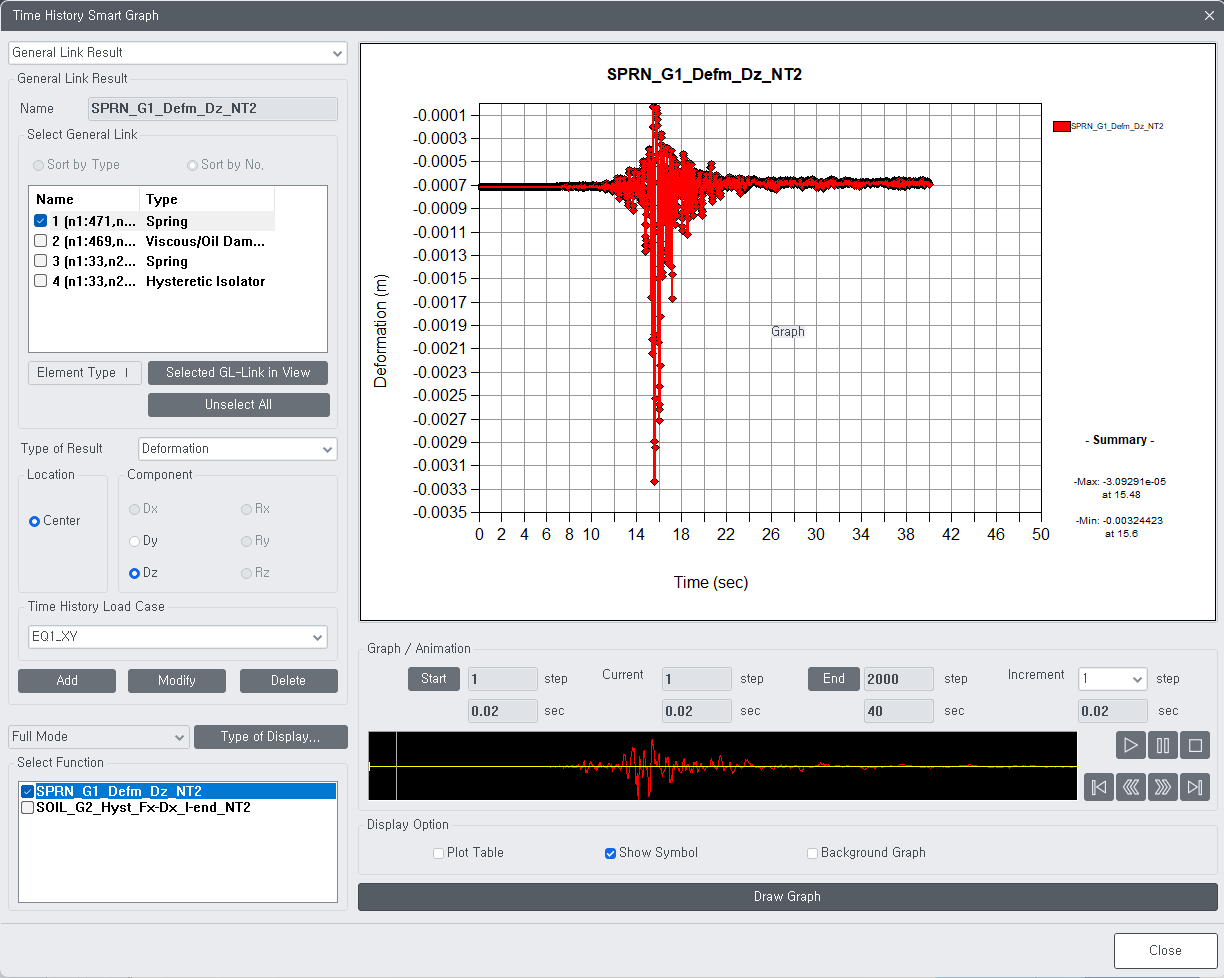

Fig. Seismic Device Graph 대화상자
General Link Result

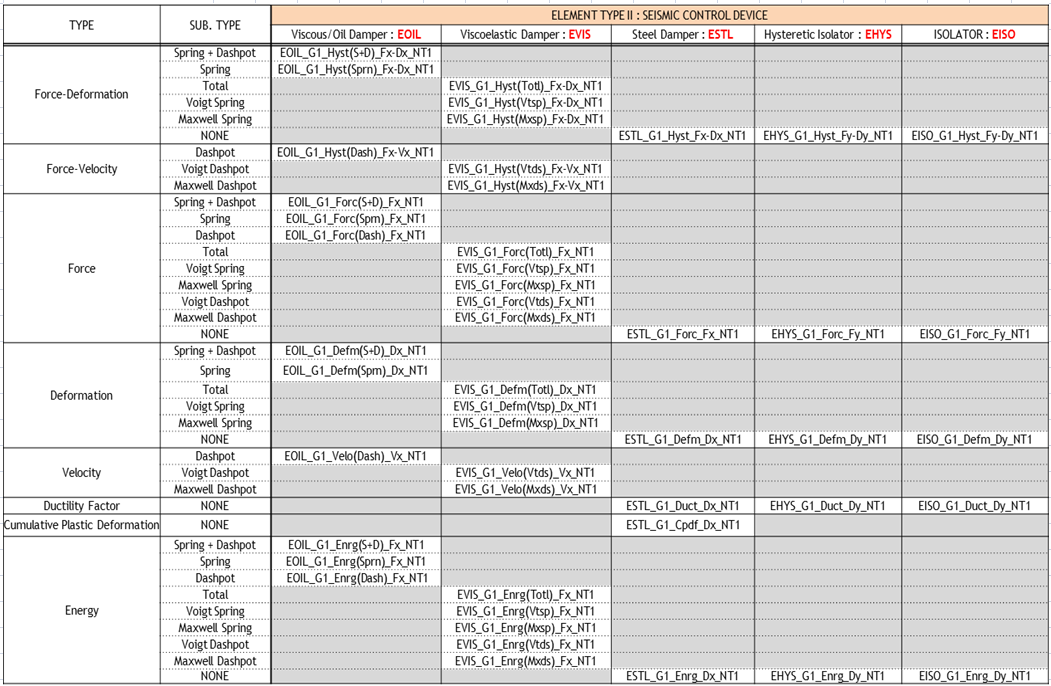

Name : 그래프 함수의 명칭은 아래의 규칙으로 자동적으로 부여됩니다.
Ex) SOIL_G1_Hyst(S+D)_Fx-Dx_NT1
"SOIL" : 요소타입-점성/오일댐퍼
"G1" : 범용링크 요소번호1
"Hyst(S+D)" : 요소-변형(스프링+대시포트)
"Fx-Dx" : 그래프 결과 성분
"NT1" : 시간이력해석 하중 케이스 번호
[그래프 함수의 명칭 열람]
Select General Link : 모델에 할당된 모든 범용링크가 리스트에 출력됩니다.
동일한 타입의 경우, 복수 선택도 가능합니다.
Select GL-Link in View 버튼 : 모델뷰에서 범용링크가 설정된 절점을 선택하면 리스트에 체크선택이 됩니다.(양단절점 선택)

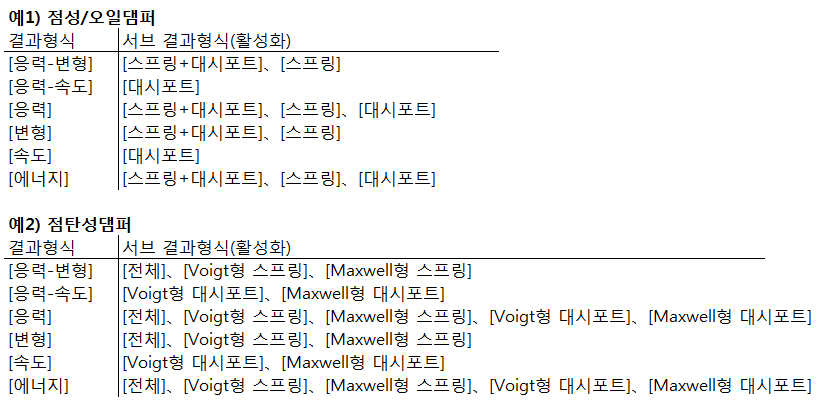

Type of Result : 면제진장치 타입에 따라, 선택가능한 결과 형식의 범위가 다릅니다. 또한 결과형식에 따라 활성화 되는 서브 결과 형식도 다릅니다.
Time History Load Case : 입력한 시간이력응답해석 하중케이스 중에서 그래프화할 하중케이스를 선택합니다.
[Add]/[Modify]/[Delete] :
설정된 범용링크/결과형식/위치/성분/하중케이스의 정보에서 그래프 함수를 리스트에 추가
그래프 함수를 수정할 경우 리스트에서 체크하여 [Modify]버튼을 클릭
그래프 함수를 삭제할 경우 리스트에서 체크하여 [Delete]버튼을 클릭
Draw Graph 버튼 : Select Function에서 특정 그래프 함수의 항목을 체크하여 [Graph]버튼을 클릭하면 그래프가 출력됩니다. 결과형식이 동일한 그래프 함수는 복수선택하여 동시표기가 가능합니다.
Note
그래프를 그릴 때에는 대화창에 출력성분만 다른 항목으로 체크하고 [Draw Graph]를 누르면 그래프 변함이 없으며, 변경내용을 리스트에 등록해서 체크해야 변경내용의 그래프를 출력합니다.
Graph/Animation : 애니메이션 기능으로 특정구간에서의 결과, 루프거동등을 확인합니다.(테이블결과와 연동하여 확인 가능)
Start/End : 애니메이션에서 확인할 Start Step과 End Step 지정
Increment : 증분스텝을 지정하여 재생속도 조절
Display Option : 각 항목을 체크 후, [Graph]버튼을 클릭하여 그래프에 적용됩니다.
Plot Table : 그래프 함수결과를 테이블로 출력합니다.
Show Symbol : 그래프에 스텝별 마커를 출력합니다.

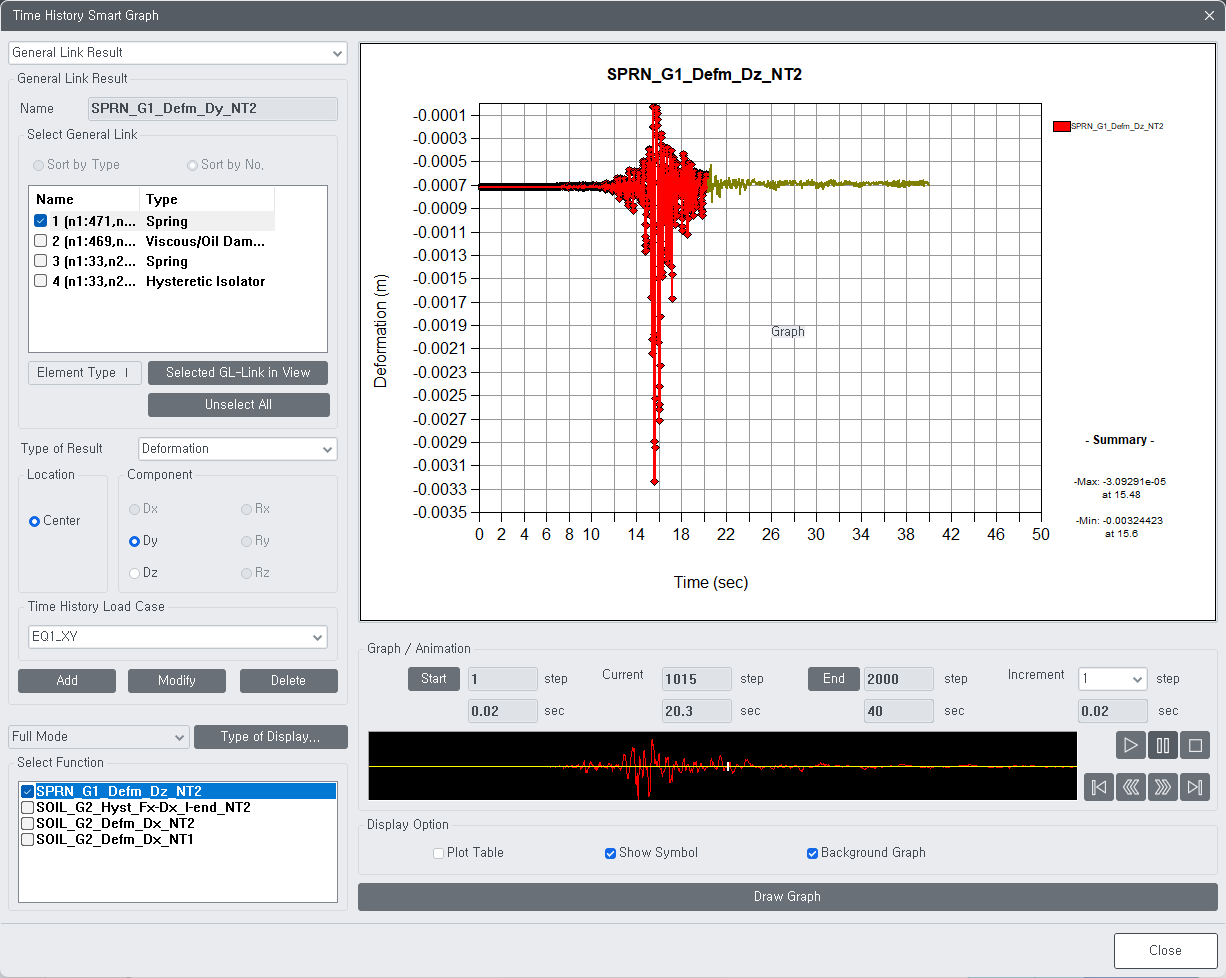

Background Graph : 애니메이션 기능을 사용할 때, 전 스텝의 그래프를 음선으로 출력하여 진행중인 스텝과 구분합니다.
