Fiber Hinge Shear Force Performance (Wall) Result Table

기능

RC Wall 부재별 전단력(Shear Force) 성능수준을 테이블로 확인합니다.

GEN의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

호출

메인 메뉴에서 [Seismic Perfom.] 탭 > [AIK-G-001-2021] > [Type : Pushover Anal.] > [Result Table] 그룹 > [Fiber Hinge Memb.] > [RC Wall Performance (Shear Force)]

입력

해석후 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재 및 층을 선택한 후 [OK]버튼을 클릭합니다.

Pushover

확인하고자 하는 Pushover Load Case와 Step 및 층을 선택하고 [OK]를 클릭합니다.

산정된 성능점이 있는 경우에는 Step리스트에 성능점(PP)스텝이 추가로 나타납니다.

Time-history

확인하고자 하는 Time History Load Cases와 층을 선택하고 [OK]를 클릭합니다.

Note

시간이력하중조건은 전체 시간 스텝에 대한 최대값(max), 최소값(min)에 대한 하중조건으로 출력된다.

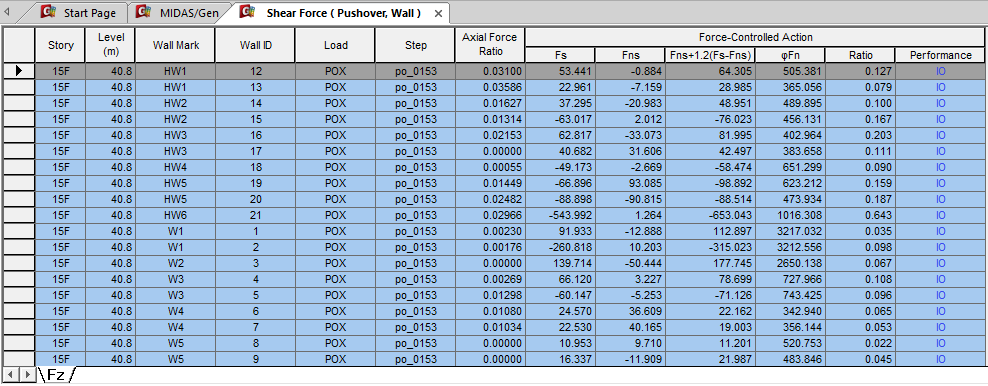

Fig. RC Wall Shear Force Performance Table (AIK2021/Pushover)

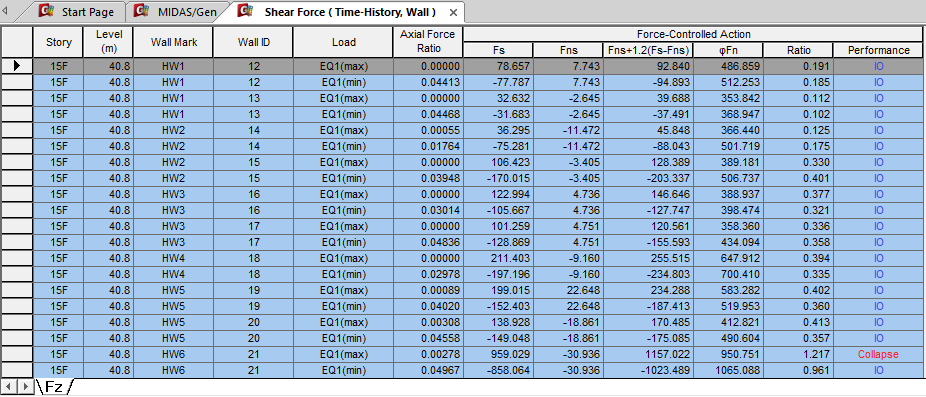

Fig. RC Wall Shear Force Performance Table (AIK2021/Time History)

Story : Wall 부재의 소속 층

Structure > Building > Story Data 에 입력된 층 이름

Level : Wall 부재의 Level

Structure > Building > Story Data 에 입력된 층 Level

Wall Mark : Wall Mark 정보

  Wall Mark를 등록하지 않은 경우, 자동으로 등록된 이름

Wall ID : Wall ID 정보

 일직선상 연속된 Wall이 하나의 Wall ID로 지정된 경우만 출력 (Design 시 조건과 동일)

Load, Step : Pushover Load Case, 해당 하중조건에서의 스텝

Axial Force Ratio : 축력비

Force-Controlled Action : 힘지배거동 성분의 성능을 평가

Note

Fs : 비선형 정적해석 또는 비선형 동적해석에 의한 부재력

Fns : 비선형 정적해석 또는 비선형 동적해석에 적용되는 중력하중에 의한 부재력

ΦFn : 재료의 설계기준강도를 기반으로 하는 공칭강도 (Φ=1.0)

Ratio : 요구강도 (Fns+(1.2(Fs-Fns)) 에 대한 공칭 강도(ΦFn)의 비

Performance : Ratio에 따른 성능 수준 평가 출력

예 ) Ratio < 1.0 : IO

  Ratio ≥ 1.0 : Collapse
