기능
시간이력해석 하중 조건별로 젠 모델파일(mgb)을 자동으로 분할/생성해주는 편의 기능입니다.
한 개의 원본 모델을 기준으로, 입력된 Time History Load Case 및 요구성능 수준, 사용 지진파의 조합을 사용자가 자유롭게 설정하여 다수의 모델 파일을 자동 분할 생성 및 저장합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [AIK-G-001-2021] > [Type : Time-history Anal.] > [Generator] 그룹 > [File Generator]
입력

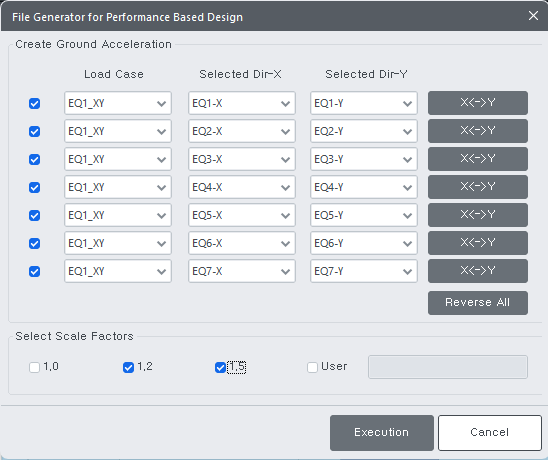

Fig. File Generator 대화상자
Create Ground Acceleration
지진파별로 시간이력해석 하중조건 및 재하 방향 등을 설정합니다.
Load Case : Time History Load Cases 에서 지정한 시간이력해석 하중조건을 선택합니다.
Selected Dir-X / Selected Dir-Y : Time Forcing Functions에서 입력한 지진파를 선택하여 직교하는 2방향의 지진파 쌍을 설정합니다.
X <-> Y 버튼 : 버튼을 클릭하면, 직교하는 2방향의 지진파 쌍의 방향을 변경합니다.
Reverse All 버튼 : 버튼을 클릭하면, 직교하는 2방향의 지진파 쌍의 방향을 한꺼번에 변경합니다.
Note
Select Scale Factors
목표성능수준에 따른 지진파 증감계수를 선택합니다.
Note
건축물을 성능기반으로 내진설계하고자 할때 [표 1-1]의 최소목표성능 중 2가지 이상을 만족해야 한다.
Note
Execution
설정에 따른 다수의 모델 파일을 생성할 수 있습니다.

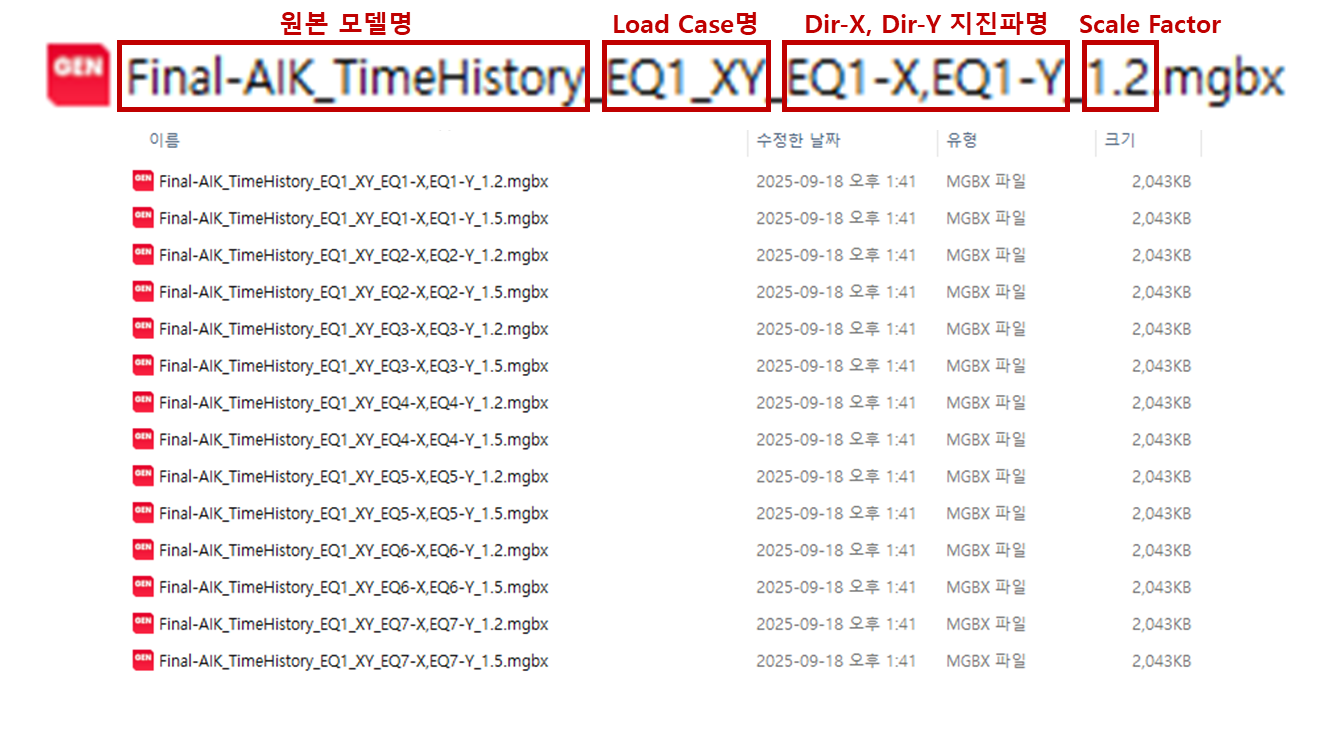

Execution 버튼을 누르고, 저장할 경로를 지정하면 아래와 같은 규칙으로 mgb파일이 자동 생성됩니다.
