기능
시간이력해석결과들을 조합하기 위한 조건을 설정합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [AIK-G-001-2021] > [Type : Time-history Anal.] > [Time History Data] 그룹 > [T.H Results Combination]
입력
Add 버튼 : 시간이력해석결과 조합조건을 신규로 입력합니다.
Modify/show 버튼 : 이미 입력된 시간이력해석결과조합조건을 수정/확인하고자 할 경우에 사용합니다. 대화상자의 시간이력해석결과조합 목록에서 해당 시간이력해석결과조합조건을 선택한 후 버튼 클릭합니다.
Delete 버튼 : 이미 입력된 시간이력해석결과 조합조건을 삭제할 경우에 사용합니다. 대화상자의 시간이력해석결과조합 목록표에서 해당 시간이력해석결과 조합조건을 선택한 후 버튼 클릭합니다.

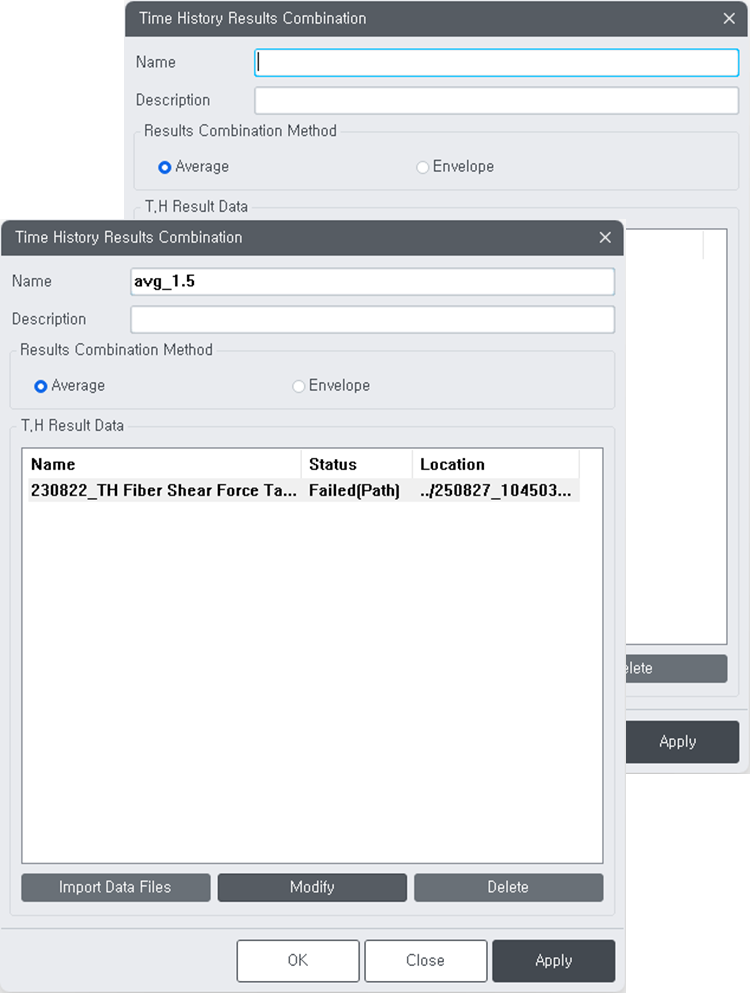

Fig. Time History Results Combination 대화상자
Name : 시간이력해석결과 조합조건의 이름
Description : 해당 조건의 설명문구를 추가할 수 있습니다.
Results Combination Method : 시간이력해석결과조합의 조건을 선택합니다.
Average : 취합하는 시간이력해석결과 데이터들의 평균값을 출력합니다.
Envelope : 취합하는 시간이력해석결과 데이터들의 최대(max), 최소(min), 절대값의 최대치(all) 값을 출력합니다.
T.H Result Data : 하중조합조건에 사용할 시간이력해석결과 데이터를 보여줍니다.
Name : 시간이력해석결과 데이터 파일명
Status : 시간이력해석결과 데이터 연동 상태를 보여줍니다.
Note
Loaded : 연동됨 / Failed(Path) : 연동되지 않음.
Location : 시간이력해석결과파일 데이터의 경로를 보여줍니다.
Note
상대경로(Relative Path) 로 표시되는 것이 Default이나, 하드드라이브 위치가 다를 경우 절대경로(Absolute Path)로 변경됩니다.
Import Data Files : 조합할 시간이력해석결과 데이터를 선택합니다.
Modify : 선택한 시간이력해석결과 데이터를 변경합니다.
Delete : 선택한 시간이력해석결과 데이터를 삭제합니다.
