기능
시간이력해석에 의한 층간변형각(Story Drift Ratio) 결과를 그래프로 출력합니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [AIK-G-001-2021] > [Type : Time-history Anal.] > [Result] 그룹 > [Story Graph]

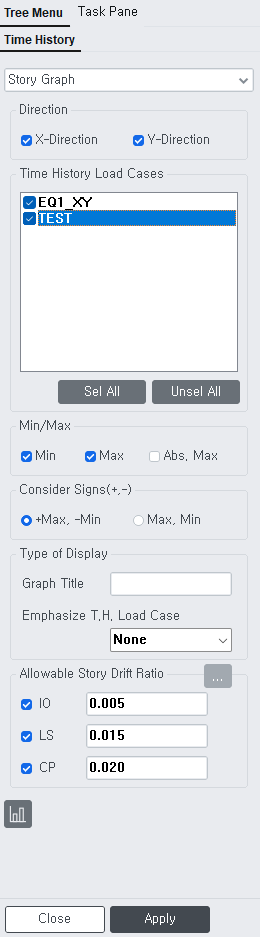

입력
시간이력해석에 의한 층간변형각(Story Drift Ratio) 결과를 출력합니다.
Direction
층전단력 및 전도모멘트의 방향을 지정합니다.
X-Direction : X방향 층간변형각(Story Drift Ratio) 결과를 출력합니다.
Y-Direction : Y방향 층간변형각(Story Drift Ratio) 결과를 출력합니다.
Time History Case
시간이력 그래프를 그리고자 하는 하중 조건을 선택합니다.
Min/Max
그래프로 그릴 최대, 최소값을 선택합니다.
Min : 최소값
Max : 최대값
Abx.Max : 절대값이 큰 값
Consider Signs(+,-)
그래프를 그리는데 사용할 데이터를 선택합니다.
+Max, -Min : Max 값 중 양수, Min 값 중 음수만 고려
Max, Min : 양수, 음수 무관하게 모든 Max, Min 값을 고려
Type of Display
시간이력그래프의 제목을 입력하거나, 그래프에서 굵은선으로 강조할 시간이력 하중조건을 지정합니다.
Graph Title : 시간이력그래프의 제목
Emphasize T.H Load Case : 굵은선으로 강조할 시간이력 하중조건 지정
Allowable Story Drift Ratio
성능수준별 허용 층간변형각을 입력합니다.
