기능
RC Column/Wall부재의 부재력 성분별 소성 회전각(Plastic Rotation Angle)의 성능수준을 테이블로 확인합니다.
GEN의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.
호출
메인 메뉴에서 [Seismic Perfom.] 탭 > [AIK-G-001-2021] > [Type : Pushover Anal.] > [Result Table] 그룹 > [Fiber Hinge Memb.] > [RC Column /Wall Performance(Plastic Rotations Angle)]
입력

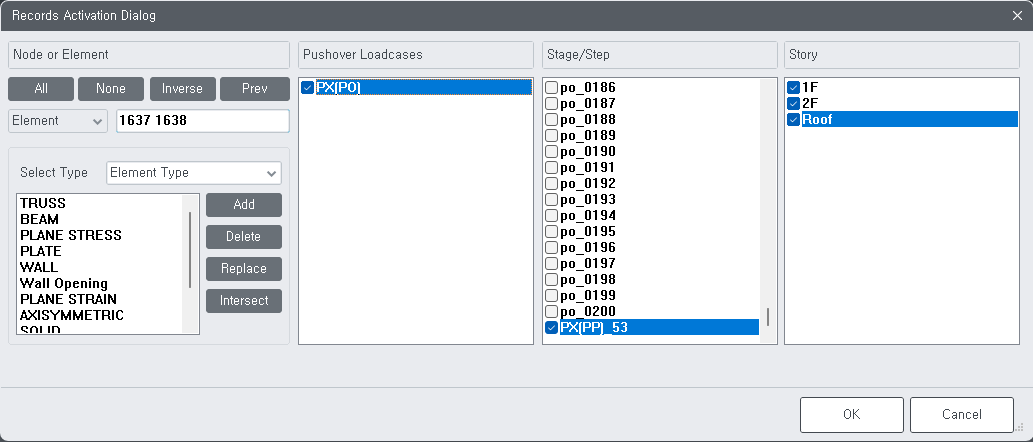

해석후 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 부재 및 층을 선택한 후 [OK]버튼을 클릭합니다.
Pushover
확인하고자 하는 Pushover Load Case와 Step 및 층을 선택하고 [OK]를 클릭합니다.
산정된 성능점이 있는 경우에는 Step리스트에 성능점(PP)스텝이 추가로 나타납니다.
Time-history
확인하고자 하는 Time History Load Cases와 층을 선택하고 [OK]를 클릭합니다.
Note
시간이력하중조건은 전체 시간 스텝에 대한 최대값(max), 최소값(min)에 대한 하중조건으로 출력된다.

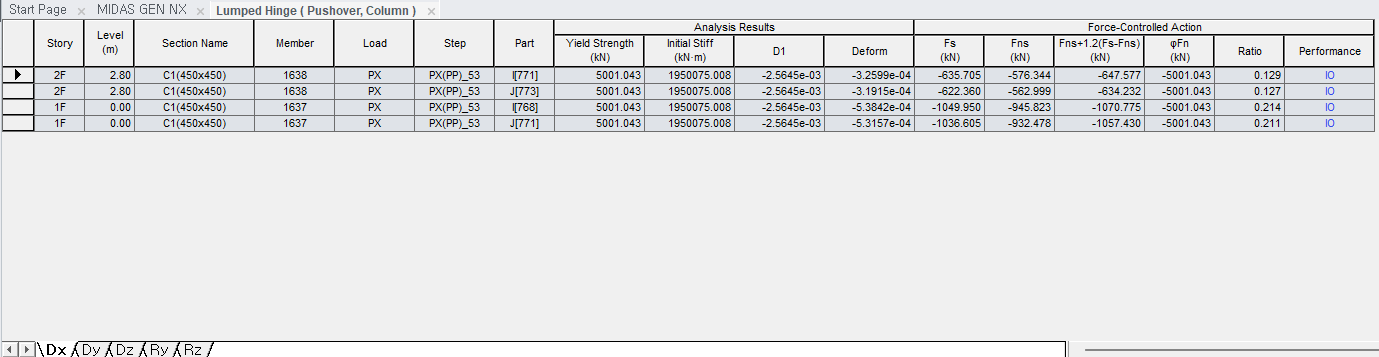

Fig. RC Column Plastic Rotations Angle Performance Table(AIK2021/Pushover)
Fig. RC Column Plastic Rotations Angle Performance Table(AIK2021/Time History)
Story : Column/Wall 부재의 소속 층
Structure > Building > Story Data 에 입력된 층 이름
Wall 이 여러층에 걸쳐 있는 경우에는 최하위층 정보
Level : Column/Wall 부재의 Level
Structure > Building > Story Data 에 입력된 층 Level
Section Name : Column 부재의 Section Name
Member : Column 부재의 대표 요소번호(Member Assignment정보가 있는 경우에는 대표 요소번호로 확인)
Load, Step : Pushover Load Case, 해당 하중조건에서의 스텝
Part : 부재응력 출력위치(I, J), 괄호( )안의 번호는 절점번호
Controlled Action : 지배단면 판정
Note 1. Force : 힘 지배 / Deformation : 변형 지배
Note 2. 표 6-4 에 따른 지배 거동 구분이 '힘 지배(Force) '에 해당되는 경우, 휨 항복 이전에 전단 파괴가 발생하는 거동이므로, 비선형 모델링을 허용하지 않으며, 프로그램에서는 하이픈(-)으로 출력됩니다.
Seismic Details : 내진 상세 적용 여부(내진상세단면 : Yes / 비내진상세단면 : No),
Note. 표 6-5 에 따라, 내진상세 여부에 따른 변형연성도 μ 산정식이 달라집니다.
Calculation Parameters : 변형 지배거동 성분의 소요강도 및 지배단면
μ : 기둥의 변형연성도. 표 6-5에 따라 산정.
θy : 단면의 항복회전각. 표 6-4에 따라 산정.
θu : 단면의 한계회전각. 표 6-4에 따라 산정.
θa : 단면의 파괴회전각. 표 6-4에 따라 산정.
θmax : 단면에 발생하는 최대 회전각 (탄성 + 소성)
θp : 단면의 소성회전각. θmax - θy (≥ 0) 로 산정함.
Acceptance Criteria (Plastic Rotation) : 요소의 허용 소성회전각 . 표 6.4 참고.
Note
Note
파이버 요소의 경우 항복변형각 θy 로 나누지 않고, 소성 회전각(θp) 자체로만 평가합니다.
Performance : 소성회전각(θp)의 허용기준(IO, LS, CP) 만족상태에 대한 성능수준 평가
예 1) θp < IO : IO
IO ≤ θp < LS : LS
LS ≤ θp < CP : CP
CP ≤ θp : Collapse
Fig. RC Wall Plastic Rotations Angle Performance Table(AIK2021/Pushover)
Fig. RC Wall Plastic Rotations Angle Performance Table(AIK2021/Time History)
Wall Mark : Wall Mark 정보
Wall Mark를 등록하지 않은 경우, 자동으로 등록된 이름
Wall ID : Wall ID 정보
일직선상 연속된 Wall이 하나의 Wall ID로 지정된 경우만 출력 (Design 시 조건과 동일)
Special Boundary Element : 벽체의 특수경계요소 유무
Note
Special BE : 특수경계요소 있음
Relaxed Special BE : 특수경계요소 완화 조건
Not Special BE : 특수 경계요소 없음
Note
Axial Force Ratio : 해당 축력비, 표 6-12 주석 2)에 따름.
Shear Force Ratio : 해당 작용전단력비, 표 6-12 주석 3)에 따름.
lp : 가정된 소성힌지 길이
θy : 벽체 소성영역에서의 항복회전각. 해 9-3에 따름.
θmax : 단면에 발생하는 최대 회전각 (탄성 + 소성)
θp : 단면의 소성회전각. θmax - θy (≥ 0) 로 산정함.
Acceptance Criteria (Plastic Rotation) : 요소의 허용 소성회전각 . 표 6.12 참고.
Note
Note
파이버 요소의 경우 항복변형각 θy 로 나누지 않고, 소성 회전각(θp) 자체로만 평가합니다.
Performance : 변위비(D/D1)의 허용기준(IO, LS, CP) 만족상태에 대한 성능수준 평가
1"예 1) θp < IO : IO
IO ≤ θp < LS : LS
LS ≤ θp < CP : CP
CP ≤ θp : Collapse
