Story Drift Ratio Performance (Time-History) Result Table

기능

허용층간변형각(%)을 기준으로 전체구조물의 성능수준을 테이블로 확인합니다.

호출

메인 메뉴에서 [Seismic Performance] 탭 > [Main Control] 그룹 > [AIK-G-001-2021] > [Type : Time-history] > [Result Tables] 그룹 > [Story Result] > [Story Drift Ratio Performance]

입력

해석 후 Story Drift Ratio Performance 기능을 실행하면 Records Activation Dialog가 호출되고 고려하고자 하는 하중조합조건 및 스텝을 선택 후, [OK] 버튼을 클릭합니다.

아래 2개의 탭으로 구성되어 있습니다.

X : 전체좌표계 X축 방향의 층간변위

Y : 전체좌표계 Y축 방향의 층간변위

한 IO, LS, CP에 대한 허용값이 출력됩니다.

Note

Building Control Data 에서 설정한 계산방법에 따라 결과를 출력합니다.

설정이 되어있지 않으면, 결과값 출력이 되지 않습니다.

Fig. Story Drift Ratio Performance Table(AIK2021/Time-History)

Story : Structure > Building > Story Data 에 입력된 층 이름

Load Case : 시간이력하중조건

Note

시간이력하중조건은 전체 시간 스텝에 대한 최대값(max), 최소값(min), 절대치 최대값(all) 에 대한 하중조건으로 출력된다.

Story Height : Structure > Building > Story Data 에 입력된 해당층 Story Height

Allowable Story Drift Ratio : 허용층간 변형각

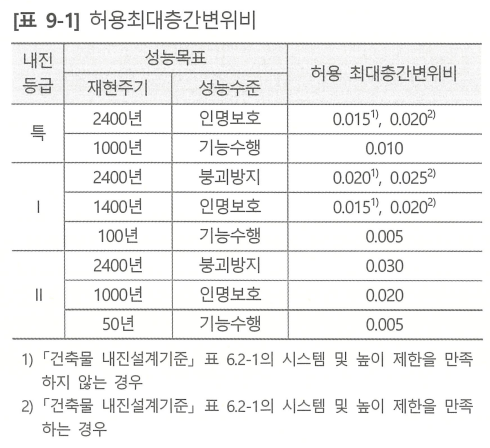

Acceptance Criteria for Story Drift 에서 설정한 IO, LS, CP에 대한 허용값이 출력됩니다.

Note

Node : 해당층에서 최대 층간변위가 발생하는 절점 번호

Time/Step(sec) : 최대/최소 층간변위가 발생하는 시간/단계

Story Drift : 층간변위

Story Drift Ratio : 층간변위비 = 층간변위 / 층고

Remark : 설정된 허용 층간변형각(%)에 대한 성능수준 만족여부

Performance : 해당하중조합조건에 대한 성능수준

예 1) Remark에서 IO:NG, LS:OK, CP:OK -> LS

예 2) Remark에서 IO, LS, CP 모두 NG인 경우 -> Collapse

Structure Performance : 전체 구조물 성능수준 평가

층별 Performance 중 가장 불리한 성능수준으로 평가

(하중 구분 없이 현재 출력되고 있는 성능중 가장 불리한 성능수준으로 출력)
