질문
상시 경계 조건과 지진시 경계 조건을 하나의 모델에 적용할 수 있나요?
답변
하나의 모델에 상시 및 지진시 경계 조건을 적용하시려면,
'Boundary Change Assignment to LoadCase/Analysis'로 적용이 가능합니다.
아래 암거 모델 예시를 통해 안내드리겠습니다.
아래 예시에 사용된 하중, 경계 조건 및 입력값은 이해를 돕기 위해 임의로 설정된 값입니다.

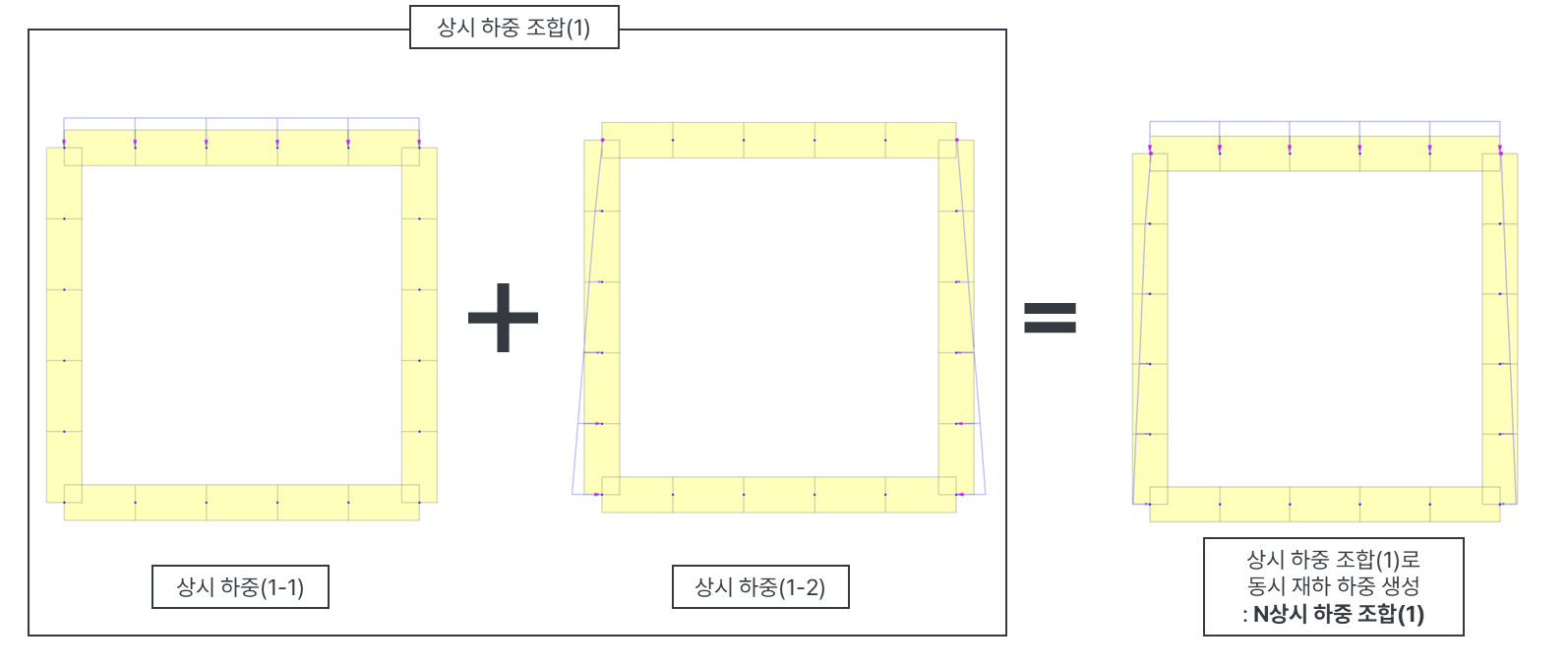

상시 하중(1-1)과 상시 하중(1-2)를 조합하여 상시 하중조합(1)을 생성한 뒤,
'Create Load Cases Using Load Combinations'기능을 사용해 동시 재하 하중 'N상시 하중조합(1)'을 생성합니다.

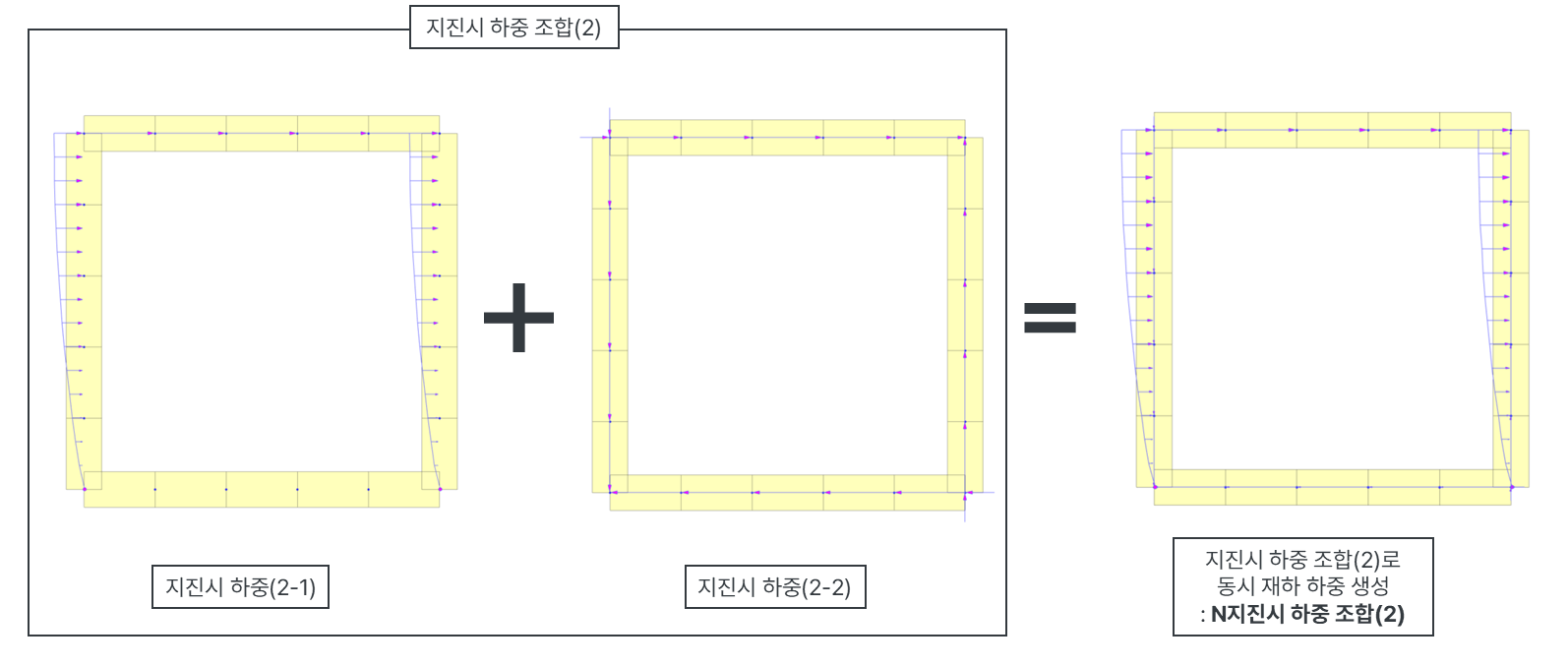

지진시 하중(2-1)과 지진시 하중(2-2)를 조합하여 지진시 하중조합(2)을 생성한 뒤,
'Create Load Cases Using Load Combinations'기능을 사용해 동시 재하 하중 'N지진시 하중조합(2)'을 생성합니다.

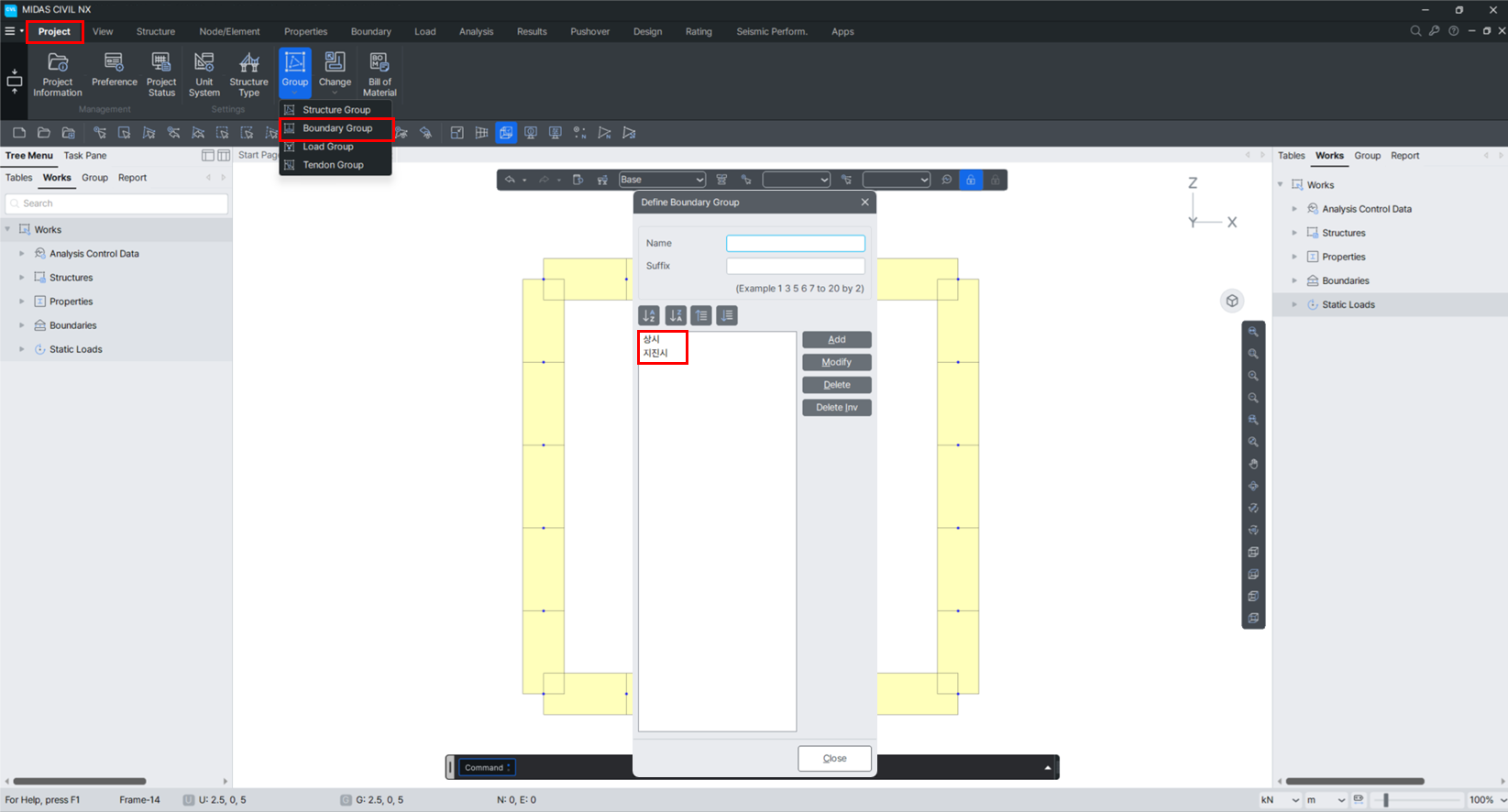

하나의 모델에서 상시 경계조건과 지진시 경계조건을 적용하려면 먼저 'Define Boundary Group'에서 '상시'와 '지진시'를 add로 추가해야 합니다.

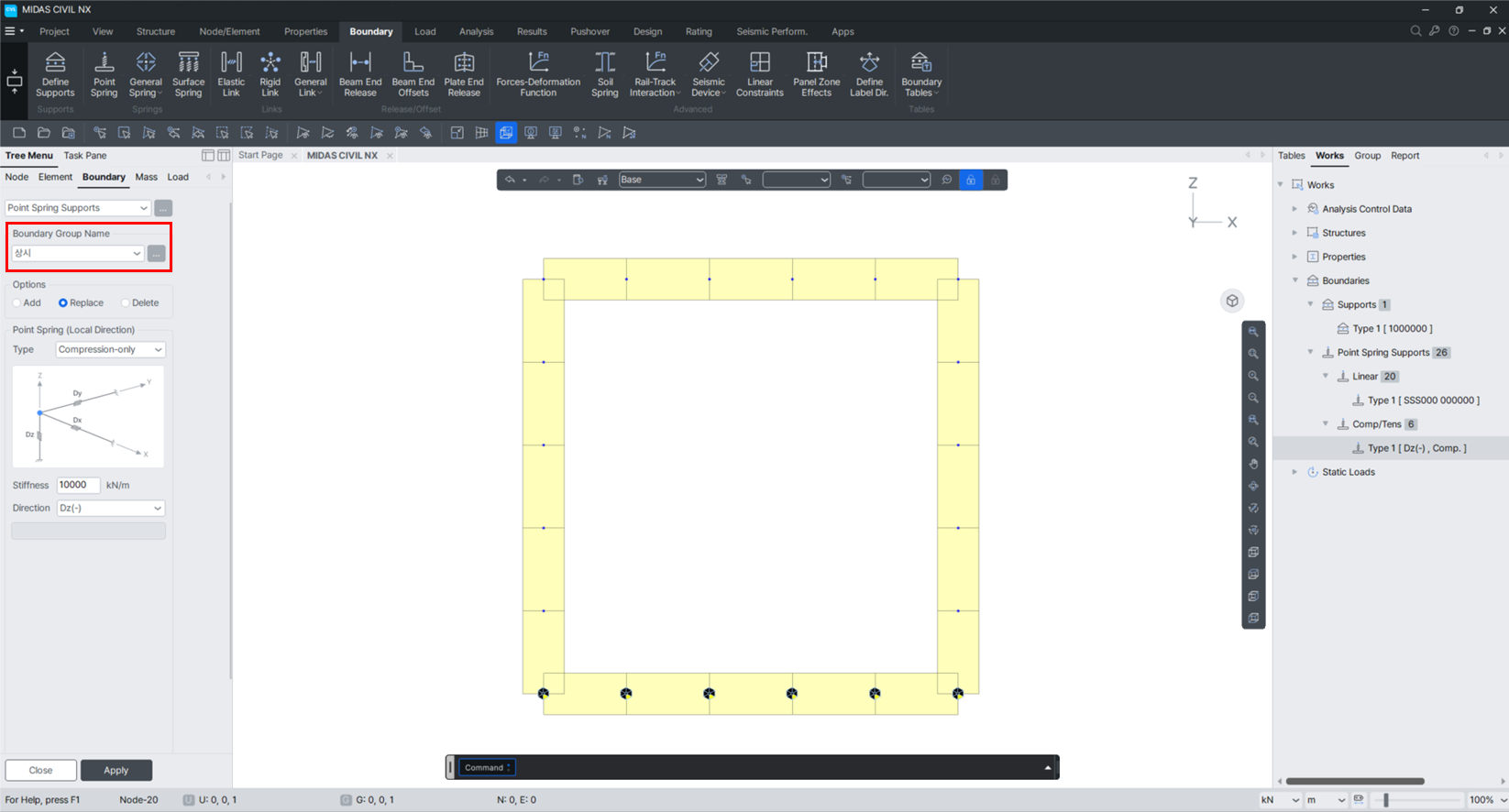

상시 경계조건은 압축 전담 스프링으로 적용하며, 설정 시 'Boundary Group Name'에서 앞서 설정한 '상시'를 선택합니다.

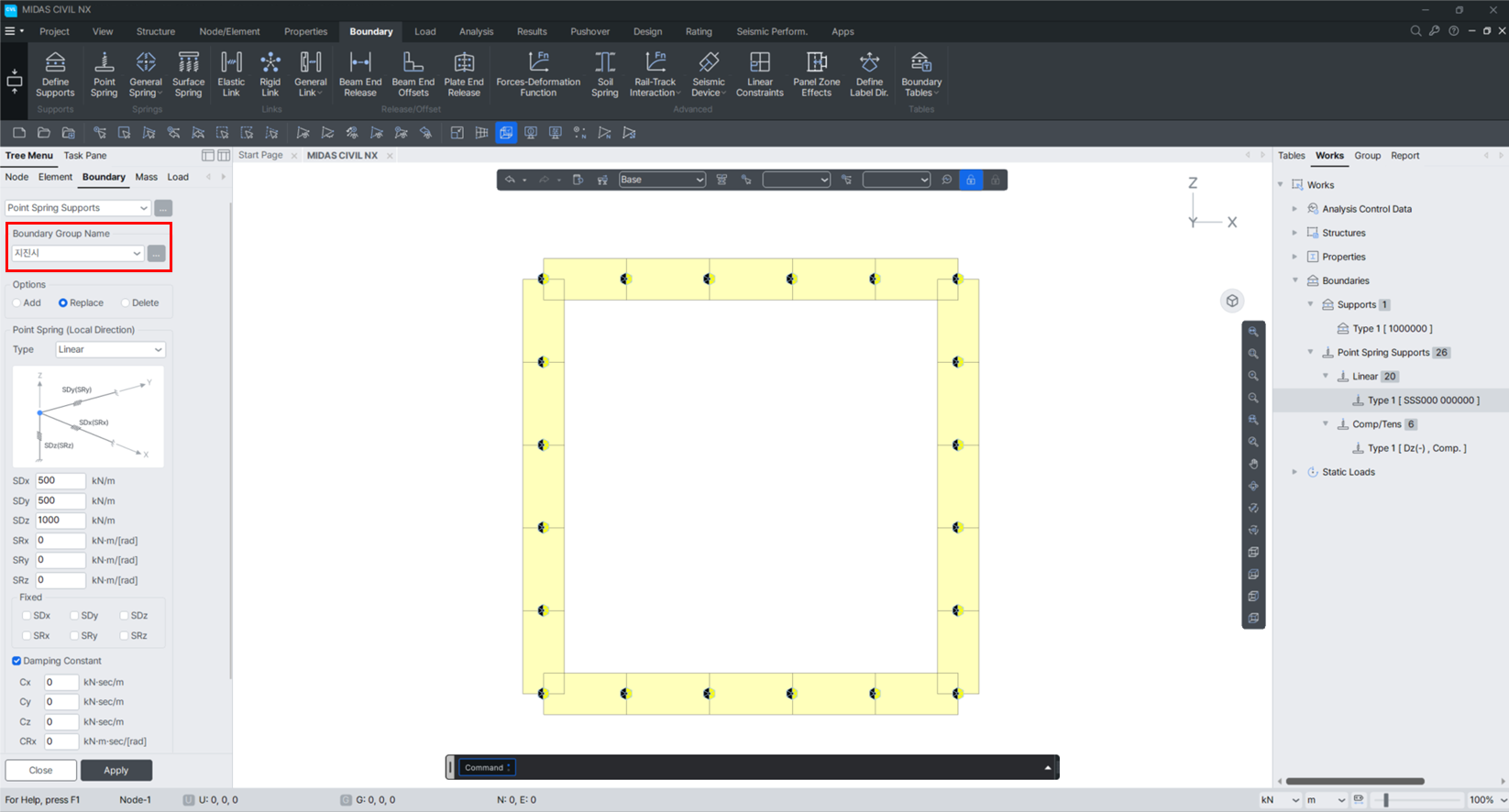

지진시 경계조건도 스프링으로 적용하며, 설정 시 'Boundary Group Name'에서 앞서 설정한 '지진시'를 선택합니다.
이렇게 하면 하나의 모델에서 상시 경계조건과 지진시 경계조건을 적용할 준비가 완료됩니다.
하나의 모델에서 상시 경계조건, 지진시 경계조건을 적용하려면

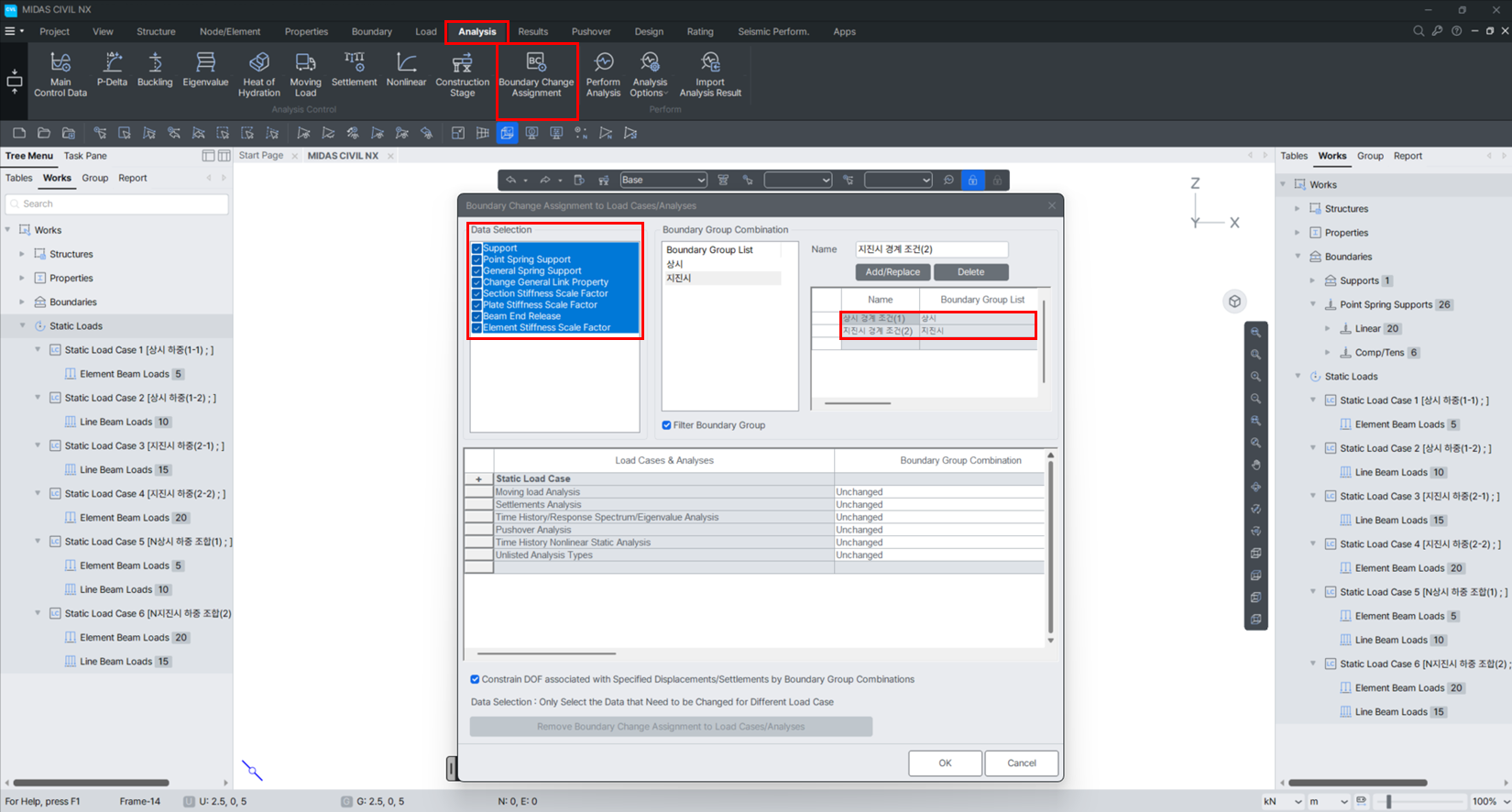

'Boundary Change Assignment to LoadCase/Analysis'를 통해 설정할 수 있습니다.

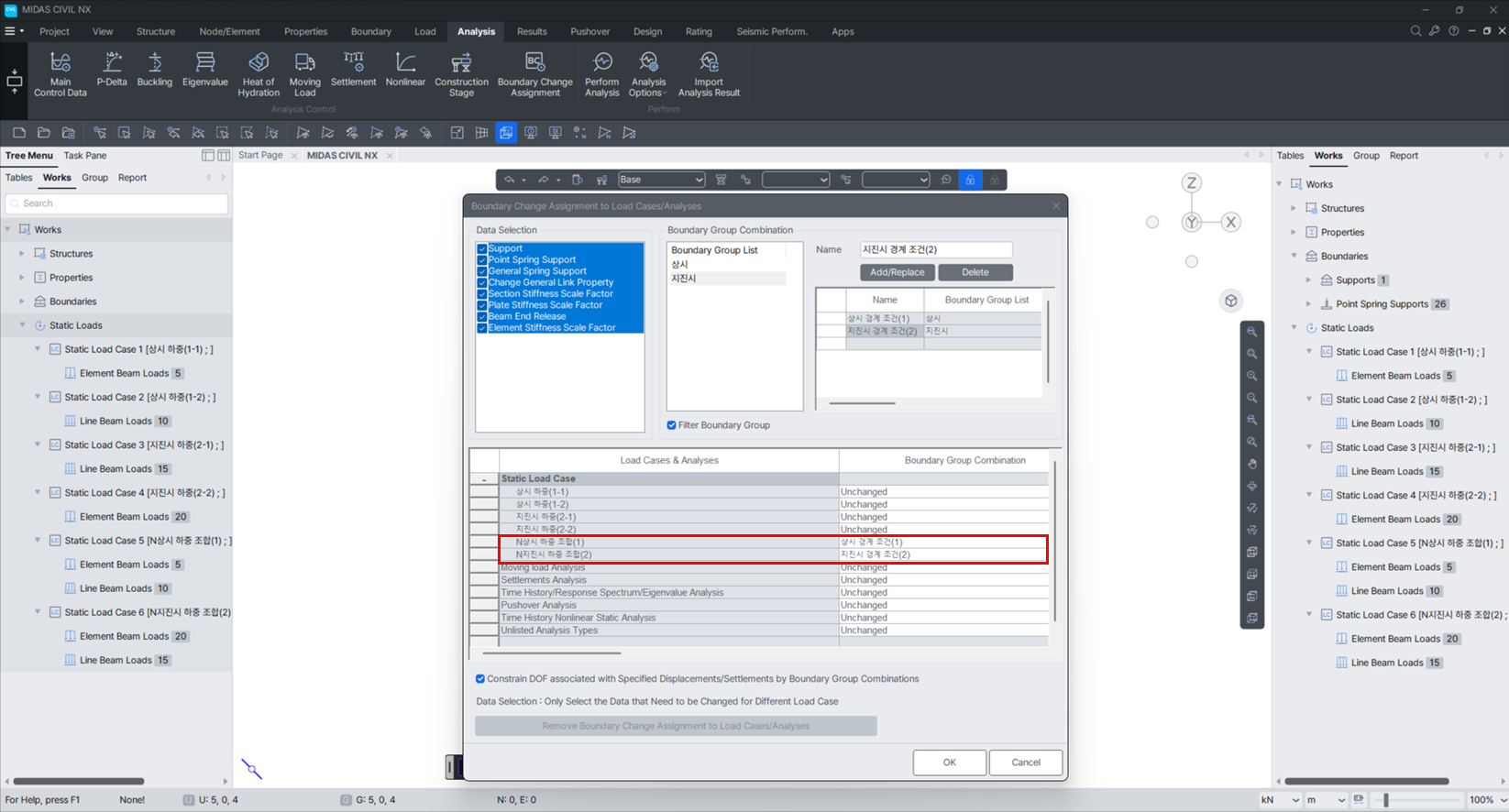

'Boundary Group Combination'에 '상시 경계 조건(1)'과 '지진시 경계 조건(2)'를 추가합니다.
설정한 경계조건을 Load Case와 매칭하면 하나의 모델에서 상시 경계조건, 지진시 경계조건을 적용할 수 있습니다.

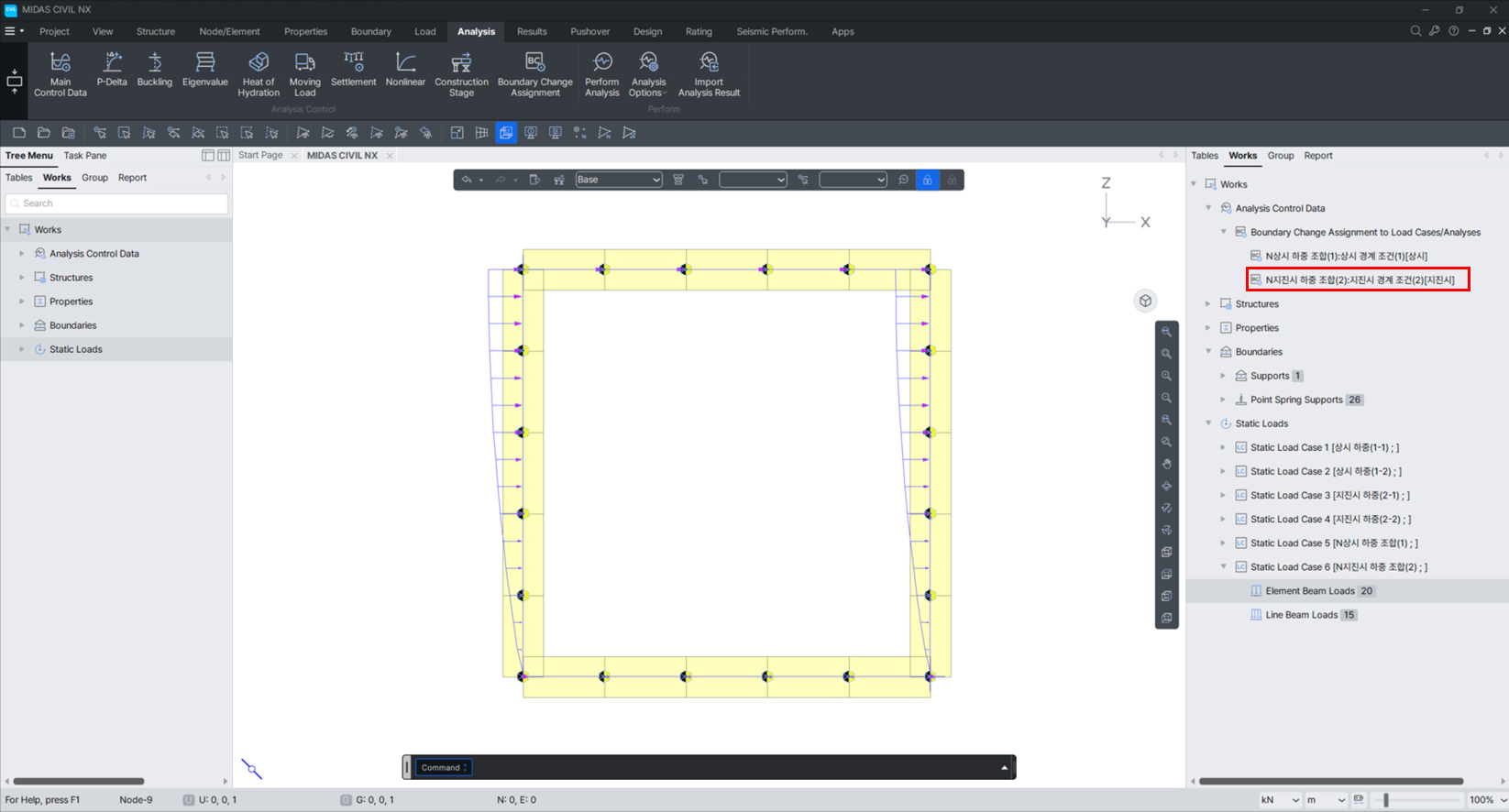

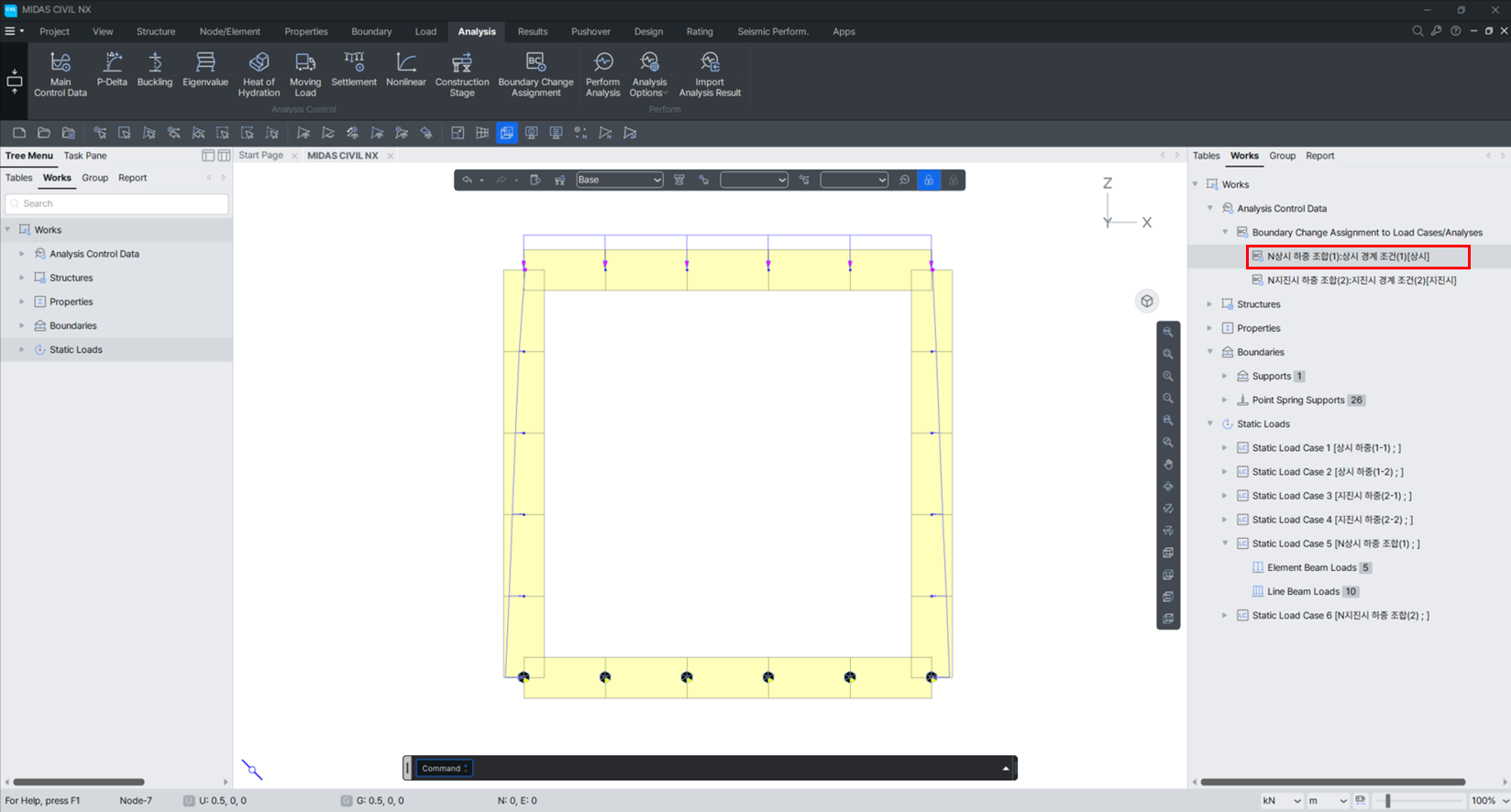

아래 이미지는 Load Case와 매칭된 경계조건을 보여줍니다.
N상시 하중조합(1)에 상시 경계 조건(1)이 적용된 것을 확인할 수 있습니다.
N지진시 하중조합(2)에 지진시 경계조건(2)이 적용된 것을 확인할 수 있습니다.
해석을 수행하면 Load Cases별로 매칭된 경계 조건을 적용하여 해석이 진행됩니다.

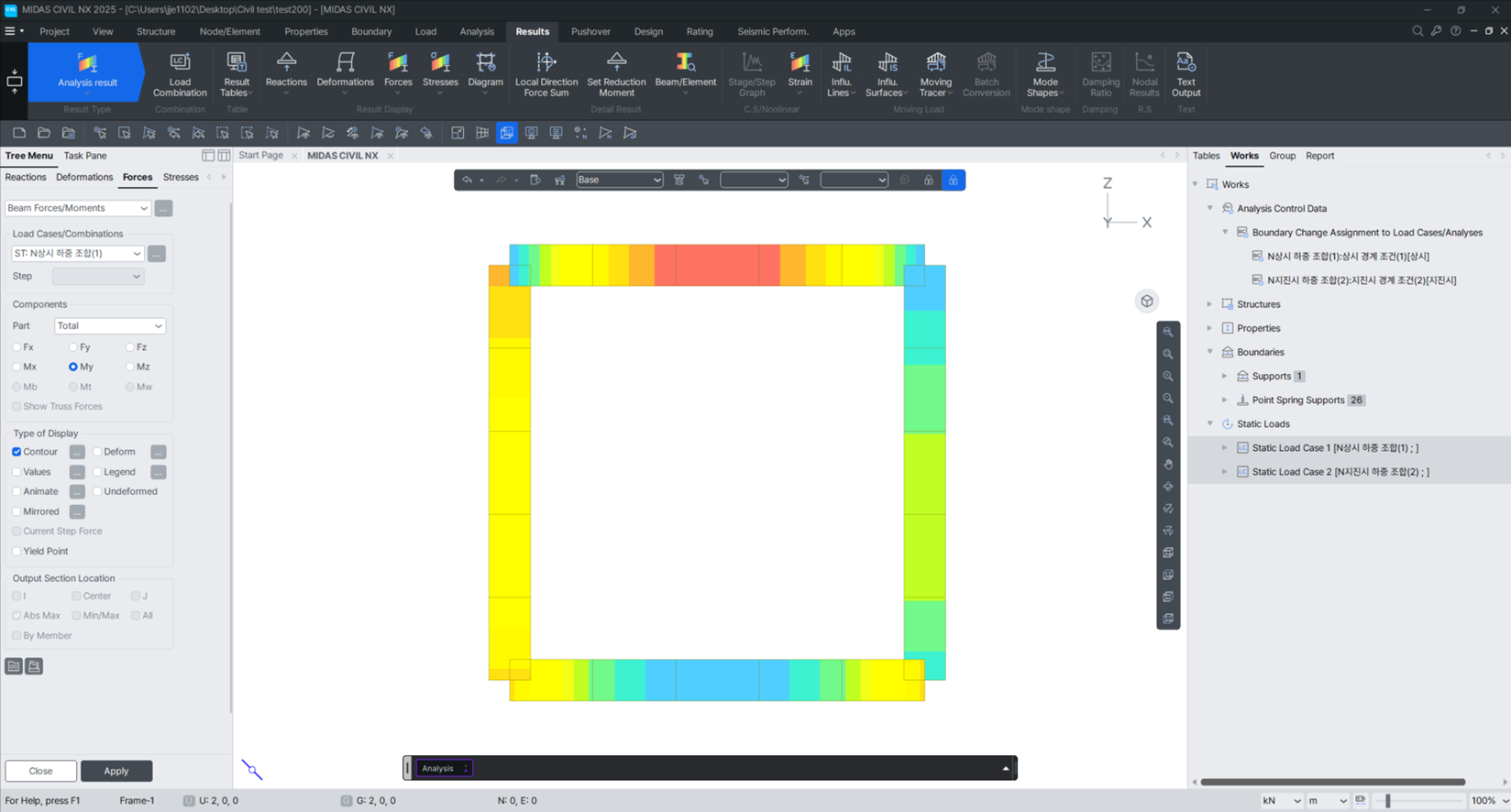

결과 확인 시에는 동시 재하 하중[N상시 하중조합(1), N지진시 하중조합(2)] 을 기준으로 결과값을 확인하시면 됩니다.
Static Load Case[상시 하중(1), 상시하중(2), 지진시 하중(1), 지진시하중(2)]는 삭제하거나 해석 결과값을 무시하셔도 됩니다.
다만, 삭제할 경우 추후 프로젝트 상황에 따라 변경될 수 있으므로 파일을 반드시 백업해 두시기 바랍니다.
Static Load Case를 삭제하는 이유는 해당 하중 조건이 동시 재하 하중에 포함되어 생성되었기 때문입니다. 이미 동시 재하 하중에 포함된 Static Load Case는 별도로 필요하지 않습니다.
