질문

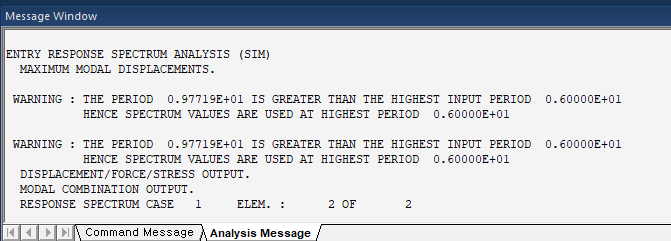

WARNING : THE PERIOD 0.97E+01 IS GREATER THAN THE HIGHEST INPUT PERIOD 0.600E+01 HENCE SPECTRUM VALUES ARE USED AT HIGHEST PERIOD 0.600E+01
답변

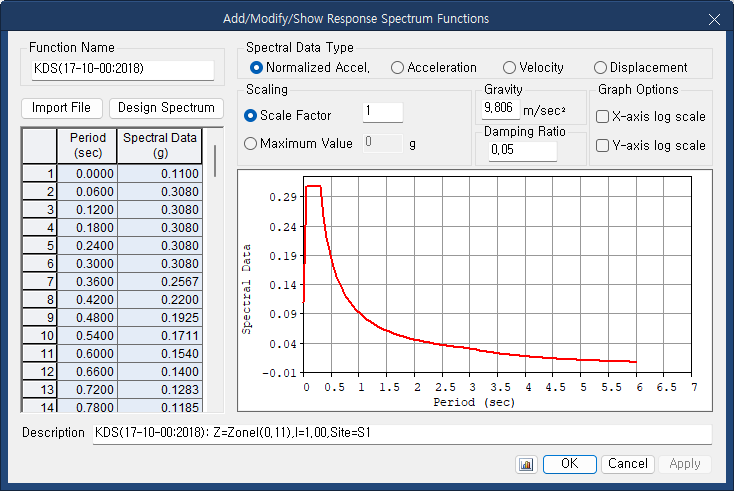

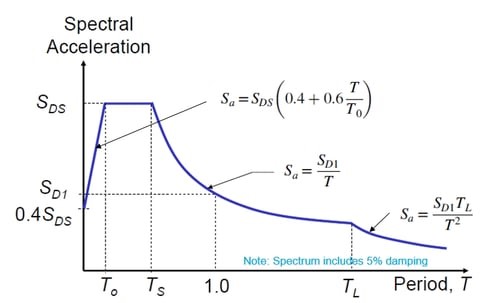

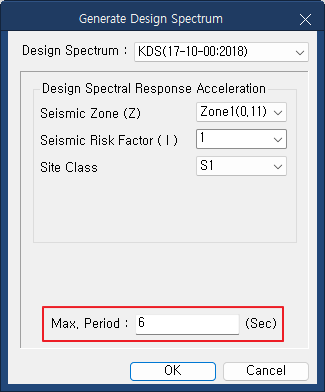

Response Spectrum Analysis를 하기 위해서는 설계기준에 의한 Design Spectrum 또는 특정 지진의 지진동 가속도로부터 얻어낸 응답스펙트럼을 먼저 정의해야 합니다. 아래 그림처럼 각 국가별로 설계기준에서는 스펙트럼 산정 수식을 제안하고 있으며, 프로그램에서 Design Spectrum 생성기능을 이용할 때에는 대화창에 Max. Period를 입력하게 되어 있습니다. 해석에 사용될 스펙트럼 데이터 즉 ‘주기-최대응답’에서 최대 주기를 어디까지 만들 것인지를 정하는 것입니다. 테이블로 직접 입력한 경우에는 테이블에 입력한 최대 주기가 Max. Period가 됩니다.
- 메시지 출력 원인: i-th 고유진동주기 > Max. Period

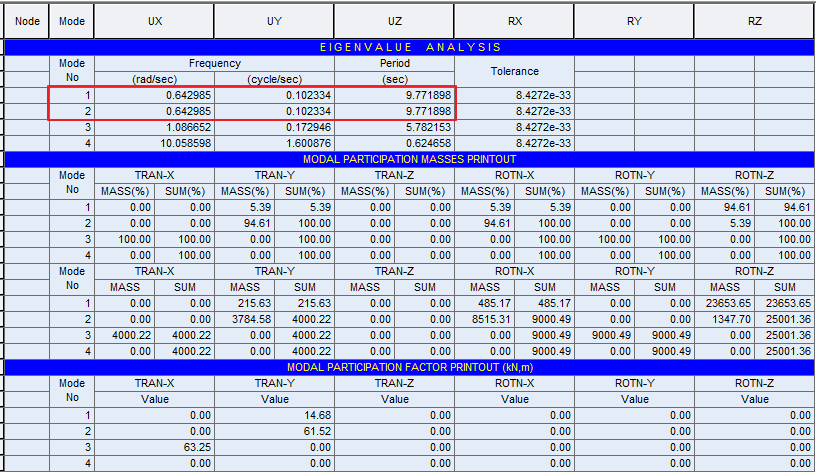

1차 모드, 2차 모드가 Max. Period 6.0sec보다 길기 때문에 1차 모드, 2차 모드에 대해 메시지가 출력됩니다.
- 메지지의 의미: 해당 모드의 응답을 스펙트럼에서 읽어올 때, 고유진동주기 6.0sec인 경우와 동일한 값을 선택하여 해석에 반영한다는 의미입니다.
- 입력 정보 수정이 필요한 가요?
일반적으로 스펙트럼 그래프에서 6.0sec 이상의 주기에 대해서는 값의 변화가 매우 작기 때문에 무시할 수 있다고 판단되는 경우는 모델을 수정할 필요는 없습니다. 다만, 수정을 하지 않으면 실제 보다 큰 응답이 계산될 수 있어 보수적으로 평가됩니다. 만약 과도한 평가를 피하고, 실제 모드의 주기에 맞는 응답을 스펙트럼으로부터 읽어올 필요가 있다면, 스펙트럼 정의 대화창의 Max. Period를 원하는 값으로 키우시면 됩니다. 또 테이블로 정의할 경우에도 원하는 최대 주기에 맞추어 스펙트럼을 계산하시어 추가하시면 됩니다.
