질문

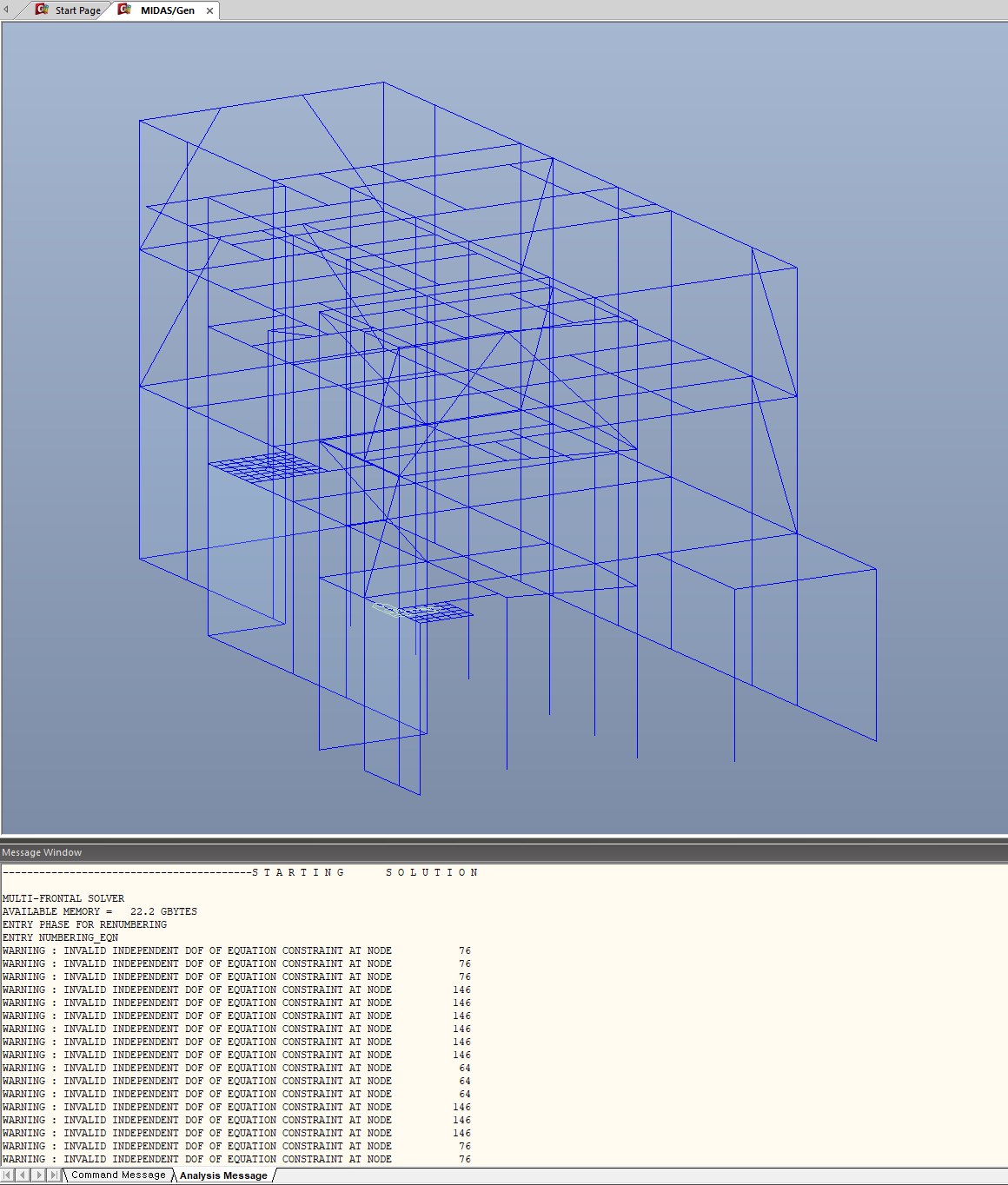

‘WARNING: INVALID INDEPENDENT DOF OF EQUATION CONSTRAINT AT NODE’라는 메시지가 출력됩니다. 무엇이 잘 못 되었나요?
답변

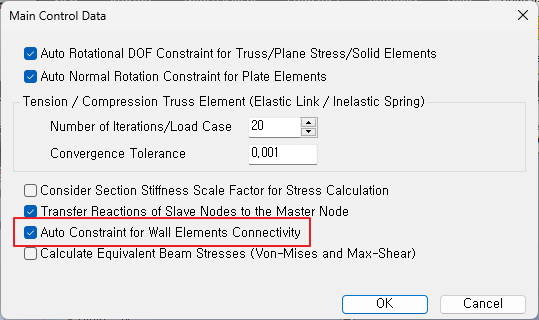

벽체요소와 플레이트요소 메쉬로 구성된 슬래브가 연결되어 있을 때, 서로 분리되지 않고 연속체로 거동할 수 있도록 하기 위해 아래의 Auto Constraint for Wall Elements Connectivity 옵션을 지원하고 있습니다. 이 옵션에 의해 벽체의 양쪽 절점은 독립절점으로 선택되고 벽체와 연속체로 거동하여야 하는 벽체의 상하변에 있는 절점들은 프로그램에서 자동적으로 Linear Constrains Boundary Condition 조건을 생성하게 됩니다.

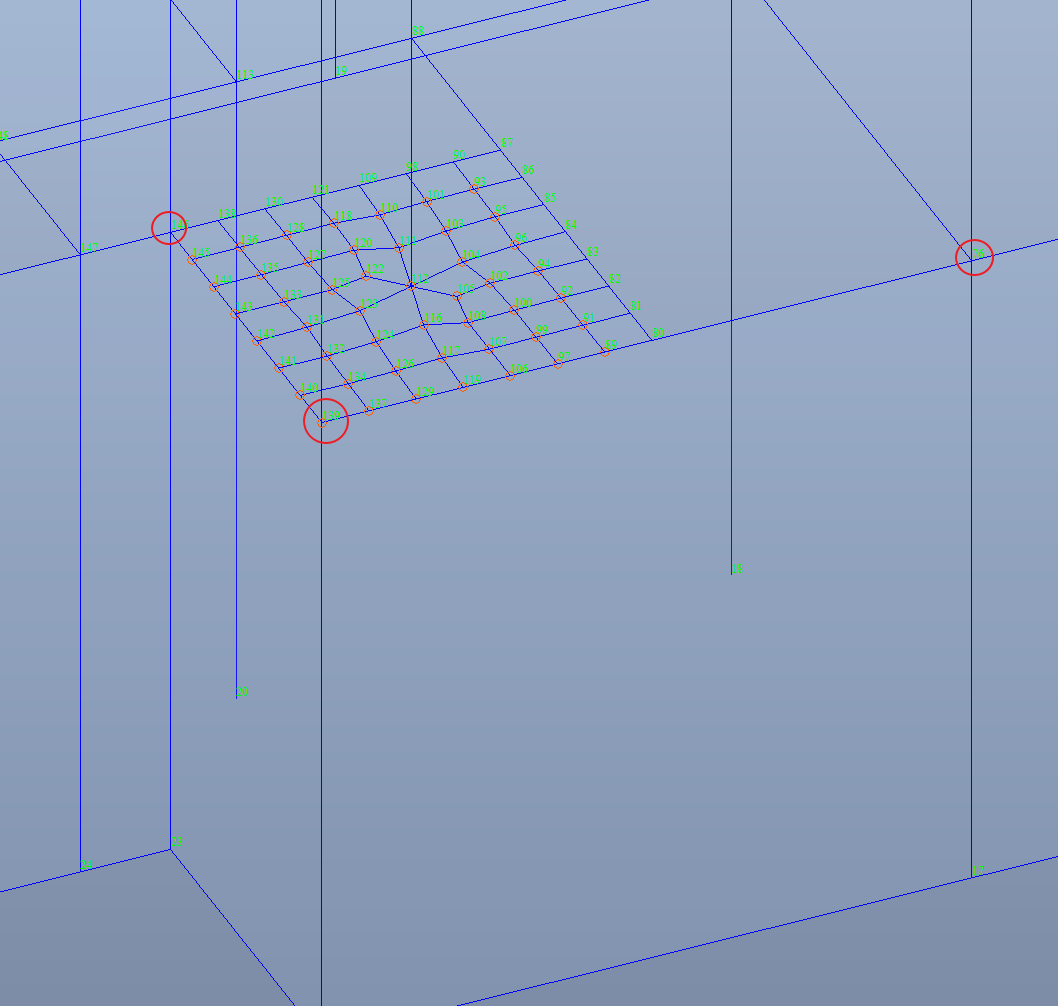

위 그림에서 벽체의 양끝 절점146번과 139번은 독립절점이 되고, 또 다른 벽체의 양쪽 절점인 139번 절점과 76번 절점도 또 독립절점이 됩니다. 그리고 슬래브 메쉬의 절점들 중에서 벽체요소의 상변에 놓여있는 절점들에 대해 Linear Constraints가 자동적으로 생성되게 됩니다.
그런데, 사용자가 정의한 모델의 경계조건에 의해서 두 독립 절점 중에서 하나가 아래와 같은 조건이 되면 더 이상 Linear Constraints 조건을 유지할 수 없게 됩니다.
- support constrains로 구속 되어 자유도를 가질 수 없게 되는 경우
- 하나의 독립 절점이 story diaphragm에 의해 slave node가 되는 경우
▣ 해결방법
아래 방법을 선택하면 warning message는 출력되지 않겠지만, 해석하고자 하는 목적에 맞추어 선택하여야 합니다. 다이아프램 효과도 고려하고 싶고, 벽체와 슬래브가 일체 거동하기를 원한다면 (3)번이 가장 현실적인 대안이 될 수 있습니다.
- Auto Constraint for Wall Elements Connectivity option을 Off함
- 해당 층에 대해 Story Diaphragm을 고려하지 않음
- 독립 절점 두개 모두 Diaphragm에 같이 포함하거나 같이 제외함
