질문
Strain Energy Proportional Damping과 모드중첩법을 적용하여 시간이력해석을 수행할 때General Link요소의 유효강성과 유효감쇠는 어떻게 정의하는 것이 좋을까요?
답변
Strain Energy Proportional Damping은 요소, 경계조건, 재료 등에 대해 Group으로 지정한 후, 각 그룹별로 감쇠비를 지정하는 Group Damping의 한 종류입니다. 이때에는 모드에 관계없이 모두 동일한 감쇠비가 적용됩니다. 그룹별 감쇠비가 정의되어 있다면 아래 수식을 이용해서 각 그룹으로 구분된 General Link의 그룹별 감쇠비로부터 추가되는 유효감쇠를 구할 수 있습니다.
여기서, : General Link 그룹의 감쇠비
: General Link의 유효강성
: 감쇠비로부터 구한 General Link의 유효감쇠 또는 감쇠
: 고유진동수
사용자가 Add General Link Properties에서 정의한 effective damping 을 앞에서 구한
에 추가합니다.
i번재 모드의 감쇠비는 다음과 같이 산정됩니다. (: n번째 General Link의 유효강성)을 포함하게 됩니다.
[응용1] effective stiffness는 0이 아닌 양수를 입력하고 effective damping은 0으로 정의하면?
- Effective stiffness는 고유치해석과 모드별 감쇠 계산 수식에 반영됨.
- Effective damping은 0으로 정의되어 반영되지 않음.

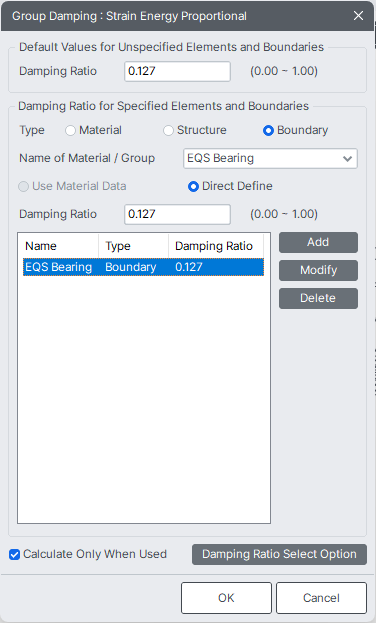

- Group damping에서 정의된 general link의 감쇠비 0.127로 부터 구한
는 감쇠비 계산에 반영됨

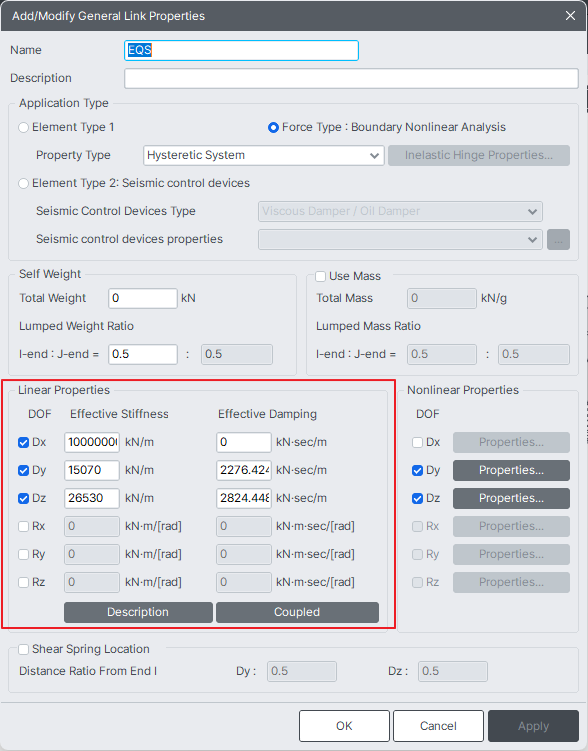

[응용2] effective stiffness와 effective damping을 0이 아닌 양수를 입력하면?
- Effective stiffness는 고유치해석과 모드별 감쇠 계산 수식에 반영됨.
- Effective damping은 입력된 값이 추가 반영됨.
- Group damping에서 정의된 general link의 감쇠비 0.127로 부터 구한
