CAD 도면

기능

• 구조 모델링을 위해 CAD도면을 편집합니다. 편집한 CAD도면을 층별 등록합니다.

호출

메인 메뉴에서 [정보] 탭 > [CAD 도면] 패널 > [CAD 도면]

입력

학습문서 도면파일

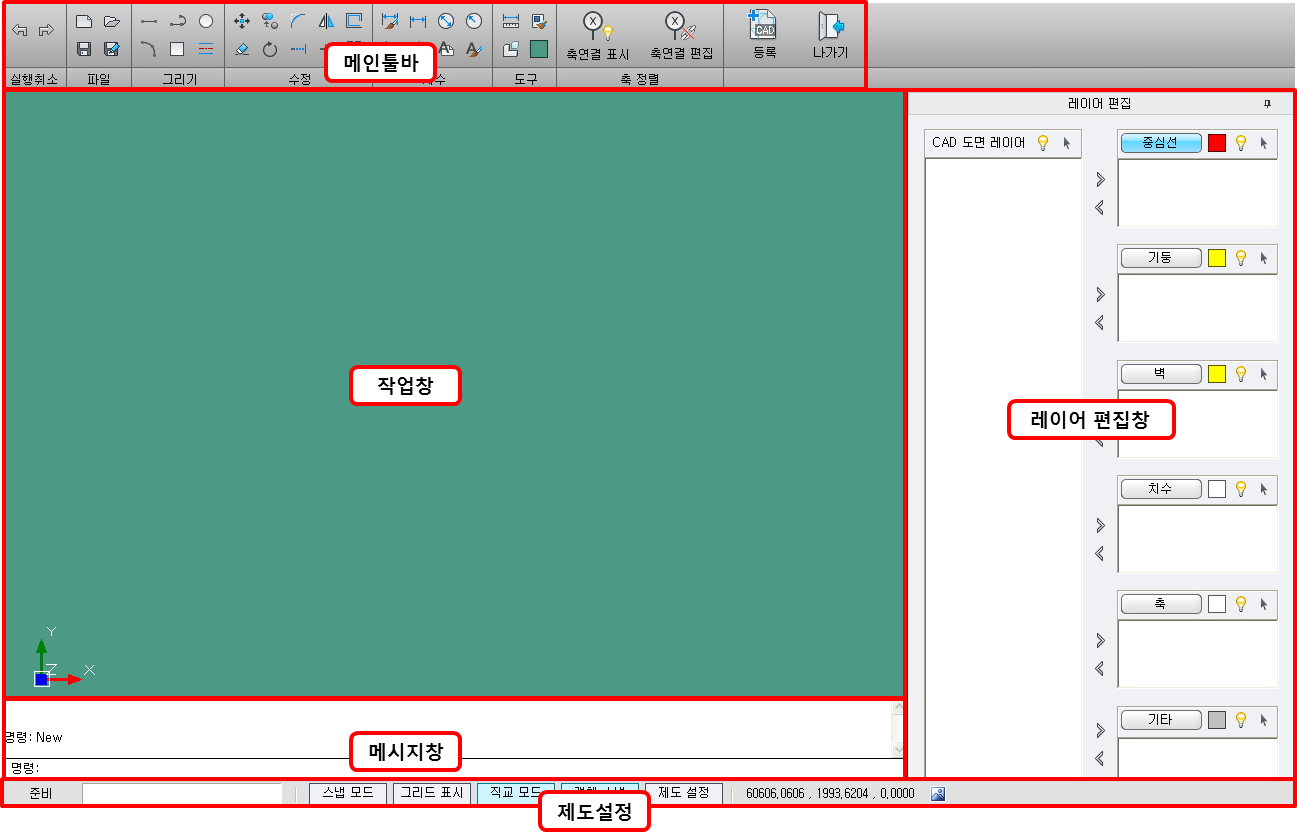

메인툴바

AutoCAD에서 자주 사용하는 명령들을 빠르게 접근할 수 있도록 아이콘 형태로 모았으며, 단축명령어를 입력하여사용할 수도 있습니다.

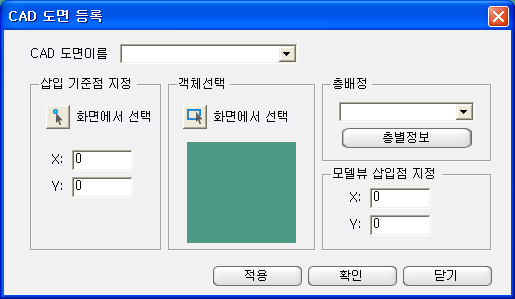

등록 : 레이어 편집 작업 완료 후 도면을 등록

* CAD 도면 이름 : 등록할 도면의 이름을 지정

* 삽입 기준점 지정 : 도면을 등록할 때 기준을 선택

  -  : 화면에서 삽입 기준점 지정

  -  X, Y : 삽입 기준점 직접 입력

* 객체 선택 :등록할 도면을 선택

  -  : 화면에서 등록할 도면 선택

* 층배정 : 등록할 도면을 배정할 층을 선택. 층 배정을 하지 않을 경우 ‘층 배정 안 함’ 선택

  -  : [층별정보] 활성화
                                           층 정보를 확인하고자 하는 경우 또는 배정할 층이 없는 경우 층 생성가능

* 모델뷰 삽입점 지정 : 삽입 기준점이 등록될 지점을 지정

  -  X, Y : 삽입점 직접 입력

나가기 : CAD 도면 편집창 닫기. 레이어 편집 정보는 남지 않습니다.

작업창

불러온 도면을 보여주고 도면을 수정, 검토할 수 있습니다.

메시지창

작업명령어를 입력하고 작업내용을 쉽게 파악할 수 있게 도와줍니다.

레이어편집창

불러온 도면의 레이어 중에서 모델링할 때 필요한 레이어만 분류하여 등록해줍니다.

: 레이어 편집창 고정

: 레이어 편집창 숨김

CAD 도면 레이어 : 불러온 도면의 레이어 나열

: 불러온 도면의 레이어를 모델링 레이어로 분류

 : 모델링 레이어로 분류한 레이어의 분류를 해제

제도설정

선택하면 제도설정값창이 나옵니다.

단축키 : [OS]

여기서는 스냅 및 모눈과 객체스냅을 설정할 수 있습니다.

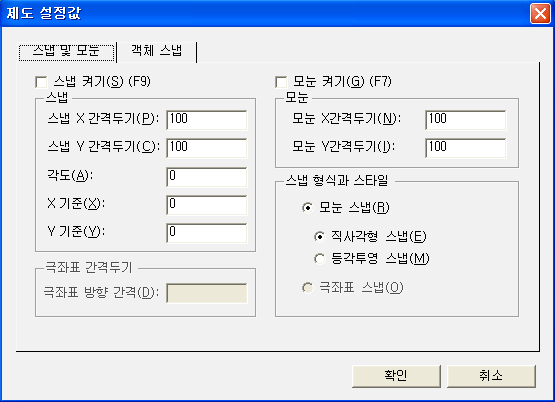

스냅 및 눈금

* 스냅켜기 : ‘스냅모드’ 사용 여부 설정

* 스냅 : 스냅모드 사용시 스냅 설정값 지정

  -  스냅 X 간격두기 : X방향 스냅간격 지정

  -  스냅 Y 간격두기 : Y방향 스냅간격 지정

  -  각도 : 스냅각도 지정

  -  X 기준 : X방향 스냅의 스냅기준점 지정

  -  Y 기준 : Y방향 스탭의 스냅기준점 지정

* 극좌표 간격두기 : 현재 사용되지 않는 옵션

* 모눈켜기 : ‘그리드 표시’ 사용 여부 설정

* 모눈 : 그리드 표시 사용시 모눈 설정값 지정

  -  모눈 X 간격두기 : X방향 스냅간격 지정

  - 모눈 Y 간격두기 : Y방향 스냅간격 지정

* 스냅 형식과 스타일 : 모눈 형태 설정

  -  모눈스냅 : 모는 스냅 사용

     직사각형 스냅 : 직사각형 스냅 그리드

     등각투영 스냅 : 삼각형 스냅 그리드

  -  극좌표 스냅 : 현재 사용되지 않은 옵션

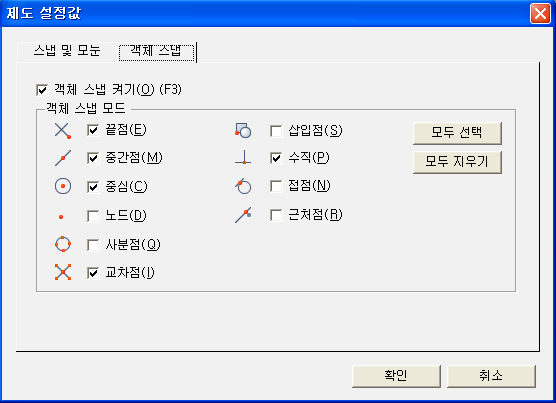

객체스냅

* 객체 스냅 켜기 : ‘객체 스냅’ 사용 여부 설정

* 객제 스냅 모드 : 객체 스냅 사용시 사용할 스냅 모드 선택

    : 모든 스냅 모드를 선택

    : 모든 스냅 모드를 해제
