기능사용

방법 1. 메인메뉴 또는 도구 막대에서 기능을 선택

1. 메인메뉴에서 실행할 기능이 있는 탭을 클릭합니다.
2. 기능을 클릭합니다.

방법 2. 명령어를 직접 입력

1. 실행할 기능의 명령어를 메시지창에 입력합니다.
2. Enter키 또는 Space Bar키를 누릅니다.

명령어 입력은 메시지창의 명령입력 부분을 클릭하지 않아도 언제든 입력할 수 있습니다.

기능을 선택하면 실행에 필요한 정보를 입력하기 위해 나타나는 상자입니다.
대화상자는 크게 데이터 입력을 위한 대화상자와 어떤 사항에 대한 결정을 위한 대화상자 두 가지로 나뉩니다.
데이터 입력 대화상자는 기능에 따라 적합한 구성을 하고 있습니다.

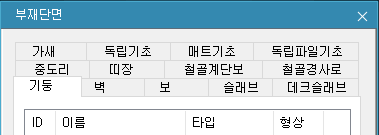

대화 상자에 정보가 많은 경우 탭을 이용하여 정보를 분류합니다.
예) [모델링] 메뉴 > [특성] 패널 > [부재단면] 캡쳐

직접 입력하거나

을 클릭하면 선택할 수 있는 항목이 나타납니다.
경우에 따라 직접 입력할 수 있는 값이 제한될 수 있습니다. 이 경우 항목 중에서 하나를 선택합니다.

같은 분류에서 하나의 항목만을 선택할 수 있습니다.

같은 분류에서 여러 항목을 중복 선택할 수 있습니다.

하위에 관련 기능이 숨겨져 있는 경우입니다.

를 클릭하면

로 변경되며 관련 항목이 펼쳐집니다.
항목이 펼쳐진 상태에서

을 클릭하면 다시 관련항목들이 접히게 되며

로 변경됩니다.

버튼은 클릭하여 실행합니다.
문구 뒤에 버튼이 있는 경우, 이 버튼을 클릭하면 해당 항목의 상세설정 대화상자가 나타납니다.

: 현재 작업 중인 대화상자가 닫히지 않은 상태에서 설정사항이 모델에 적용됩니다.

: 현재 작업 중인 대화상자가 닫히면서 설정사항이 모델에 적용됩니다.

: 대화상자에서 작업한 설정사항이 적용하지 않고 대화상자가 닫힙니다.
만약 ‘적용’버튼으로 설정사항을 모델에 적용했다면 적용된 설정사항은 유지됩니다.

: 해당 목록에 요소를 추가합니다. 부재단면의 경우 기존에 등록된 단면에 추가로 단면을 적용합니다.

: 해당 목록에서 선택한 요소를 복사합니다. 동일한 정보를 가진 요소가 추가됩니다.

: 해당 목록에서 선택한 요소를 삭제합니다. 또는 입력한 정보를 삭제합니다.

: 대화 상자를 닫습니다. 취소와 같이 설정사항이 적용되지 않고 대화상자가 닫힙니다.

: 해당 대화상자가 적용된 상태를 작업창에 표현해 줍니다.

: 정보를 입력하기 위한 상세설정 대화상자가 나타납니다.

어떤 사항에 대한 결정이나 확인을 위한 대화상자는 간단하게 해당사항의 실행 여부를 묻거나 현재 상황이나 결과를 안내하기도합니다.

: 해당사항이 적용됩니다.

: 해상사항을 수행하지 않고 작업을 진행합니다.

: 해당사항을 수행하지 않고 작업을 중단합니다.

: 메시지를 확인합니다. 오류 내용인 경우 수행 중인 작업은 중단됩니다.
