기능
- 선택된 프레임의 양단부 접합조건(핀,고정)을 입력하거나 이미 입력되어있는 접합조건을 대체 또는 삭제합니다.
호출
메인 메뉴에서 [모델링] 탭 > [경계조건] 패널 > [프레임 연결조건]
입력
프레임 연결조건 테이블
: 프레임 연결조건 테이블을 호출하여 편집합니다.
테이블 사용법을 참조하여 다음 데이터를 입력하거나 수정할 수 있습니다.
접합조건과 강성분배율
아래의 경우에 해당되면 간단히 해당 버튼을 클릭함으로써 상기의 자유도별 지정과정을 대신할 수 있습니다.
: 양단부의 요소좌표계 y축과 z축에 대한 휨강성을 해제 할 경우
: i측 단부의 요소좌표계 y축과 z축에 대한 휨강성을 해제 할 경우
: j측 단부의 요소좌표계 y축과 z축에 대한 휨강성을 해제 할 경우
: 양단부의 모든 접합조건을 완전접합조건(Fix)으로 적용할 경우
상세정보

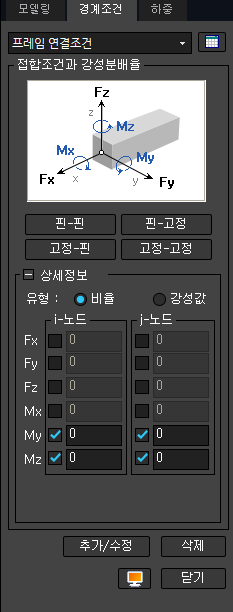

양단부에 대한 접합조건을 요소좌표계 기준으로 입력합니다. 해당 보요소의 강성성분에 대한 비율 또는 직접 강성값으로 입력됩니다.
비율
강성성분에 대한 비율을 입력합니다.
예를 들어 0을 입력하면 완전 release 상태이고, 1을 입력하면 강결상태가 됩니다.
강성값
사용자가 강성값을 직접 정의하여 입력합니다.
Fx
해당 단부의 축력을 해제할 경우 지정하고, 필요시 비율 또는 강성값을 입력합니다.
Fy
해당 단부의 요소좌표계 y축 방향의 전단력을 해제할 경우 지정하고, 필요시 비율 또는 강성값을 입력합니다.
Fz
해당 단부의 요소좌표계 z축 방향의 전단력을 해제할 경우 지정하고, 필요시 비율 또는 강성값을 입력합니다.
Mx
해당 단부의 비틀림모멘트를 해제할 경우 지정하고, 필요시 비율 또는 강성값을 입력합니다.
My
해당 단부의 요소좌표계 y축 방향에 대한 모멘트를 해제할 경우 지정하고, 필요시 비율 또는 강성값을 입력합니다.
Mz
해당 단부의 요소좌표계 z축 방향에 대한 모멘트를 해제 할 경우 지정하고, 필요시 비율 또는 강성값을 입력합니다.
