기능
- 일반적인 운용에 필요한 각종 초기설정 상태를 지정합니다.
이 명령에 의해 설정되는 초기상태는 다음과 같습니다.
초기설정 상태를 조회하거나 수정할 경우에는 대화상자의 좌측에 위치한 Tree menu를 이용합니다.
호출
메인 메뉴에서 [도면] 탭 > [환경설정] 패널 > [작업환경]
단축명령어 OP
입력

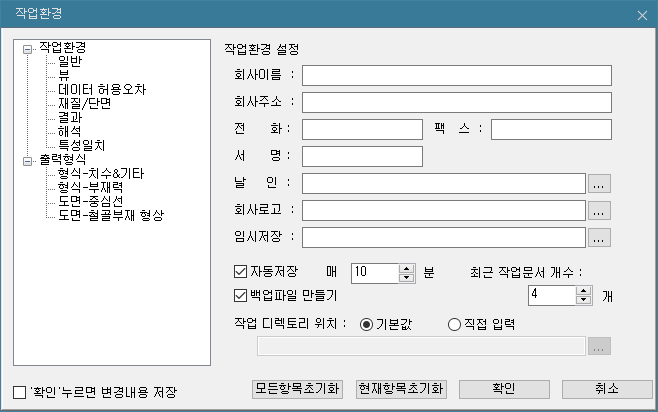

대화상자 좌측에 있는 Tree menu의 각 항목을 선택하면 해당되는 내용이 우측에 나타납니다.
‘확인’누르면 변경내용 저장 항목이 체크된 후 버튼을 클릭하면 현재의 설정값이 바로 적용되며,
윈도우 레지스트리에 저장되어 다음에 eGen을 실행시켰을 때에도 동일하게 적용됩니다.
: 모든 항목의 설정 내용을 기본값으로 초기화합니다.
: 현재 항목의 설정 내용을 기본값으로 초기화합니다.

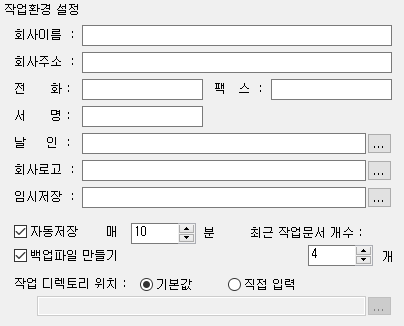

일반
임시저장
: 제품 사용 중 만들어졌다가 지워지는 임시파일을 생성할 디렉토리 지정
임시저장은 용량이 충분한 드라이브에 지정하는 것이 바람직합니다.
디스크의 용량이 부족할 경우 실행이 느려지거나 문제가 생길 수 있습니다.
자동저장
: 자동 저장기능이 작동되어 지정된 시간마다 프로젝트 파일이 자동 저장
백업파일 만들기
: 파일이 변경되어 저장될 때마다 이전 파일의 복사본이 같은 이름의 .bak 확장자로 저장
최근 작업문서 개수
: 지정한 개수 만큼 파일메뉴의 아래쪽에 최근 사용한 파일 목록이 생성
작업 디렉토리 위치
: 파일을 열거나 저장할 때 화면에 나타나는 폴더의 경로 지정

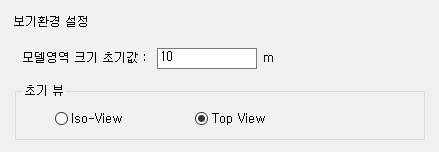

뷰
모델영역 크기 초기값
: 새로운 프로젝트 파일을 생성하였을 때 초기화면 영역의 크기 지정
초기 뷰
: 새로운 프로젝트 파일을 생성하거나 기존의 파일을 열었을 때 모델 화면을 입체(ISO View)로
나타낼지 사용자좌표계 x - y평면 화면으로 나타낼지 여부 지정

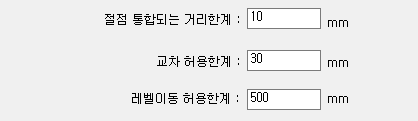

데이터 허용오차
절점 통합되는 거리한계
: 절점을 통합하거나 복사할 때 두 개 이상의 절점을 하나의 절점으로 만들게 되는 통합 허용한계를 거리로 지정
교차 허용한계
: 교차 기능 수행시 근접한 절점과 요소사이 또는 요소와 요소사이의 통합허용한계 지정
레벨이동 허용한계
: 레벨이동 기능 수행시 입력할 수 있는 거리 허용한계 지정.

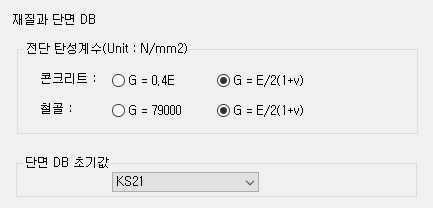

재질/단면
재질과 단면 데이터베이스의 기본값을 지정합니다.

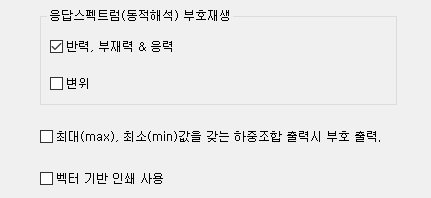

결과
응답스펙트럼(동적해석) 부호재생
: Response Spectrum을 수행한 경우 모드별 결과의 조합과정에서 삭제된 부호를 재생할 것인지 여부를 결정
최대(max), 최소(min)값을 갖는 하중조합 출력시 부호 출력
: 하중조합시 해석결과의 최대(max), 최소(min)의 값이 절대값으로 출력되지 않고 부호를 갖는 값으로 출력
벡터 기반 인쇄 사용
: 프로그램에서 기본적으로 사용하고 있는 Open-GL방식은 프린터로 출력시 작업시간이 오래 걸릴 수 있음
출력시에만 Vector 방식을 사용하여 프린터로의 출력시간을 줄일 수 있음

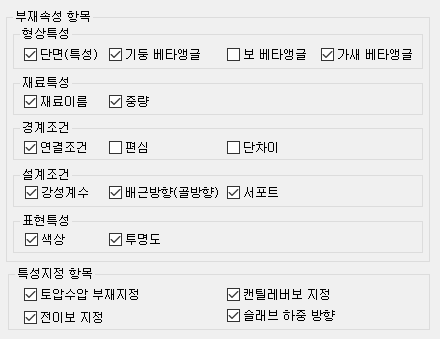

특성일치
모델링 > 특성일치 기능에서 기본적으로 적용될 항목을 설정합니다.
이 항목에서 check off를 한 항목이 있으면 특성일치 기능 적용시 적용이 되지 않습니다.

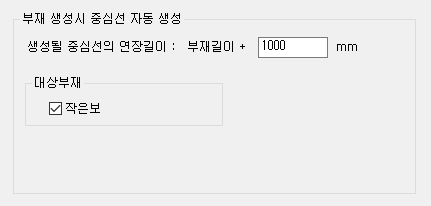

도면-중심선
작은보 생성시 중심선을 자동으로 반영할 수 있고, 중심선 연장길이를 설정할 수 있습니다.
도면-철골부재 형상
도면 생성시 H형강의 라운드 형상을 자동으로 표기할 수 있습니다.
